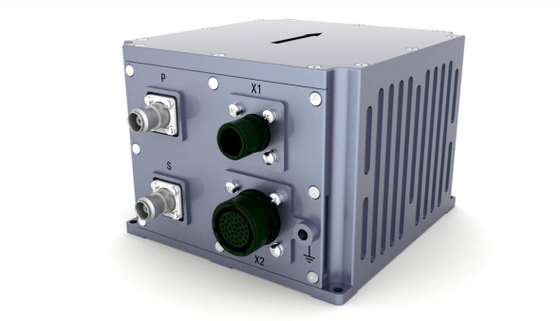

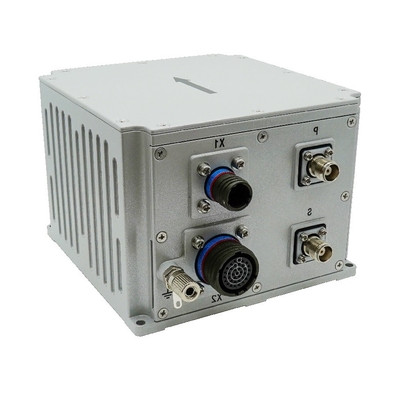

Wysoka dokładność kierunku 0,1° GNSS Zintegrowany system nawigacji inercyjnej dla żeglugi morskiej

Name: Wysoka dokładność kierunku 0,1° GNSS Zintegrowany system nawigacji inercyjnej dla żeglugi morskiej
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: INS500D
Price: 7000 USD
Availability: InStock

Nazwa marki:	FIREPOWER
Numer modelu:	INS500D
MOQ:	1
Cena £:	7000$
Warunki płatności:	L/C, T/T, Western Union
Zdolność do zaopatrzenia:	500/miesiąc

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Dokładność kursu:

0,1°

Dokładność postawy:

0,02 ° (RMS)

Dokładność prędkości poziomej:

0,1 m/s

Zakres żyroskopowy:

±400°/s

Stabilność zerowego odchylenia żyroskopowego:

≤0,3°/godz

Zakres Acc:

±16g

Stabilność zerowego odchylenia Acc:

≤50ug

Źródło energii:

9-36V

Waga:

≤2 kg

Interfejs komunikacyjny:

PPS, wydarzenie, RS232, RS422, może

Szczegóły pakowania:

gąbka + pudełko

Możliwość Supply:

500/miesiąc

Podkreślić:

0.1° Zintegrowany system nawigacji inercyjnej GNSS

System nawigacji inercyjnej dla żeglugi morskiej

Opis produktu

Opis produktu

INS500D - zintegrowany system nawigacji optycznej - jest ekonomicznym rozwiązaniem.i wysokiej klasy tablica odbiornika GNSSPoprzez wielosensorową fuzję i zaawansowane algorytmy obliczeniowe nawigacji spełnia wymagania precyzyjnego pomiaru postawy, kierunku,i informacji o pozycji w średniej do wysokiej precyzji mobilnych systemach pomiarowych i dużych zastosowaniach UAV.

System ten obsługuje dwa tryby działania: tryb nawigacji zintegrowanej z inercją/satelitem i tryb czysto inercyjny.

Tryb nawigacji zintegrowanej inercyjnej/satelitarnej:
W tym trybie odbiornik GNSS wykorzystuje otrzymane informacje o pozycjonowaniu satelitarnym do zintegrowanej nawigacji.,W przypadku utraty sygnału przełącza się na wydajność danych o pozycji, prędkości i nastawieniu obliczonych za pomocą środków inercyjnych.Jest też krótkoterminowa funkcja utrzymania kursu.Ponadto, w zintegrowanym trybie nawigacji, informacje post-przetwarzania mogą być dostarczane do użytku przez oprogramowanie post-przetwarzania.

Czysty tryb inercyjny:
Po uruchomieniu czystego trybu bezwładności (co oznacza, że fuzja GPS nie nastąpiła od momentu włączenia zasilania; jeśli traci blokadę po wcześniejszym złączeniu, wraca do zintegrowanego trybu nawigacji),system oferuje dokładną funkcję pomiaru nastawieniaSystem jest zdolny do statycznego znajdowania północy w stanie czysto inercyjnym.

Parametry techniczne

Parametry		Wskaźniki techniczne
Dokładność pozycji	Pojedynczy punkt (RMS)	1.2m
	RTK ((RMS)	2 cm+1 ppm
	Utrata blokady dokładność (CEP)	10,8 nm/h 2 ‰ D, gdzie D to przejechana odległość (opcjonalnie, DVL lub kombinacja licznika odległości)
Pozycja (RMS)	Samo-północ poszukująca dokładności	0.1 ° × sec (Lati), 10 min ustawienia podstawy stacjonarnej; gdzie Lati oznacza szerokość geograficzną.
Pozycja (RMS)	Dokładność utrzymania w przypadku utraty blokowania	0.1°/h
Stanowisko (RMS)	GNSS jest ważny	00,02°
Stanowisko (RMS)	Dokładność utrzymania w przypadku utraty blokowania	00,05°/h
Dokładność prędkości poziomej (RMS)	Pojedynczy punkt L1/L2	0.1m/s
Dokładność prędkości poziomej (RMS)	GNSS jest nieprawidłowy	2 m/s/h
Częstotliwość danych nawigacyjnych	200 Hz
Gyroskop	Zakres	400°/s
	Stabilność zerowa	00,3°/h
	Nieliniowość współczynnika skali	50 ppm
	Przypadkowe chodzenie kątowe	00,02°/ √hr
Akcelerometr	Zakres	16 g
	Stabilność zerowa	50ug5
	Nieliniowość współczynnika skali	100 ppm
	Szybkość i przypadkowy spacer	00,01 m/s/ √hr
Wymiary fizyczne i właściwości elektryczne	Ogólne wymiary	1380,5 mm × 1360,5 mm × 102 mm
	Waga	20,0 kg (bez kabla)
	Napięcie wejściowe	12 ̊36VDC
	Zużycie energii	< 24 W (stan stacjonarny)
	Przechowywać	16G
Wskaźniki środowiskowe	Temperatura pracy	-40°C~+60°C
	Temperatura przechowywania	-45°C~+70°C
	Przypadkowe wibracje	60,06 g, 20 Hz ~ 2000 Hz
	MTBF	3000h
Charakterystyka interfejsu	PPS, EVENT, RS232, RS422, CAN (nieobowiązkowe)
	Port sieciowy 100 m
	Złącze antenowe (TNC)
	Interfejs czujnika prędkości koła

Rysunek
