Ins500 Fibre Ins Navigation System z zamkniętą pętlą o wysokiej precyzji

Name: Ins500 Fibre Ins Navigation System z zamkniętą pętlą o wysokiej precyzji
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: INS500
Price: 5,000.00 USD
Availability: InStock

Nazwa marki:	Firepower
Numer modelu:	INS500
MOQ:	1
Warunki płatności:	T/T
Zdolność do zaopatrzenia:	100/miesiąc

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

CE ROHS

Nazwa produktu:

System nawigacyjny

Dokładność pozycjonowania:

0,8 nm/h

Dokładność kursu:

0,1°

Dokładność postaw:

0,03°

Dokładność prędkości:

0.1m/s (RMS)

Zasięg żyroskopowy:

±400°/s

Zakres akcelerometru:

±20g

Szczegóły pakowania:

gąbka + pudełko

Możliwość Supply:

100/miesiąc

Podkreślić:

System nawigacji INS500 Ins

system nawigacji Fiber Ins

pętla zamknięta systemu nawigacji Ins

Opis produktu

włókno INS przez akcelerometr światłowodowy o wysokiej precyzji w pętli zamkniętej i wysokiej klasy odbiornik GNSS

Zintegrowany światłowodowy system nawigacji INS500 („ins”) przez zamkniętą pętlę oparty na precyzyjnym żyroskopie światłowodowym, akcelerometrze i wysokiej klasy odbiornikach GNSS, nawigacja za pomocą wielu czujników fuzji i algorytmu dekodowania, zapewnia wysoką precyzję nawigacji pozycji, prędkości i pozycji informacje, takie jak spełniające wymagania pomiarów i sterowania o wysokiej precyzji, a główne obszary zastosowań obejmują: System posiada wbudowany tryb nawigacji bezwładnościowo-satelitarny i tryb całkowicie bezwładnościowy.

Gdy GNSS jest nieważny, może wejść w tryb czystej bezwładności (to znaczy, że fuzja GPS nigdy nie została przeprowadzona po włączeniu zasilania, jeśli fuzja zostanie ponownie utracona, należy do zintegrowanego trybu nawigacji).Po uruchomieniu ma dokładną funkcję pomiaru położenia, może wyprowadzać kurs przechyłu nachylenia, a czysta bezwładność może statyczne wyszukiwanie północy.

Przedmiotów	Test kondycji	Wskaźniki A0	Wskaźniki B0
Dokładność pozycjonowania	GNSSprawidłowy, pojedynczy punkt	1,2 m (RMS)	1,2 m (RMS)
	GNSS Ważny, RTK	2 cm + 1 str./min (RMS)	2 cm + 1 str./min (RMS)
	Utrzymanie pozycji (awaria GNSS)	1,5 nm/h (50% CEP), 5 nm/2 godz. (50% CEP)	0,8 nm/h (CEP), 3,0 nm/3 godz. (CEP)
Dokładność kursu	Północ szuka siebie	0,1°×s (łac.), * Szerokość geograficzna: szerokość geograficzna (RMS), 10 minut	0,06°×sek (Lati), ustawienie podstawy statycznej 5 min; 0,03°×s (Lati), wyrównanie przy podstawie statycznej w ciągu 5 minut;*Szerokość:szerokość geograficzna (RMS)
Dokładność kursu	Utrzymanie kursu (awaria GNSS)	0,05°/h (RMS), 0,1°/2h (RMS)	0.02°/h(RMS),0.05°/3h(RMS)
Dokładność postaw	Ważność GNSS	0.03°(RMS)	0,01° (RMS)
Dokładność postaw	Utrzymywanie postawy (awaria GNSS)	0,02°/h(RMS),0,06°/2h(RMS)	0,01°/h (RMS), 0,03°/3h (RMS)
Dokładność prędkości	Obowiązuje GNSS, pojedynczy punkt L1/L2	0.1m/s (RMS)	0.1m/s (RMS)
Dokładność prędkości	Utrzymanie prędkości (awaria GNSS)	2m/s/h (RMS), 5m/s/2h (RMS)	0,8m/s/h (RMS), 3m/s/3h (RMS)
Żyroskop światłowodowy	Skala	±400°/s	±400°/s
Żyroskop światłowodowy	Stabilność stronniczości	≤0,02°/h	≤0,01°/h
Elastyczny akcelerometr kwarcowy	Skala	±20g	±20g
Elastyczny akcelerometr kwarcowy	Stabilność stronniczości	≤50µg (10s średnia)	≤20µg (10s平均)
Interfejs komunikacyjny	RS422	6ways Szybkość transmisji waha się od 9,6 KBPS do 921,6 KBPS.Domyślna szybkość transmisji to 115,2 KBPS Maksymalna częstotliwość to 1000 Hz (surowe dane), a domyślna częstotliwość to 200 Hz
Interfejs komunikacyjny	RS232	Jednokierunkowa Szybkość transmisji waha się od 9,6 KBPS do 921,6 KBPS.Domyślna szybkość transmisji to 115,2 KBPS Maksymalna częstotliwość to 1000 Hz (surowe dane), a domyślna częstotliwość to 200 Hz
Parametry elektryczne	Napięcie	24～36VDC
Parametry elektryczne	Pobór energii	≤30W
Charakterystyka strukturalna	Wymiar	199mm×180mm×219,5mm
Charakterystyka strukturalna	Waga	6,5 kg	≤7,5 kg (bez lotnictwa) ≤6,5 kg (opcja lotnictwa)
Środowisko	Temperatura pracy	-40 ℃ ~ + 60 ℃
	Temperatura przechowywania	-45 ℃ ~ + 65 ℃
	Wibracje (z tłumieniem)	5~2000Hz, 6.06g
	Uderzenie (z amortyzacją)	30g,11ms
Niezawodność	Dożywotni	>15 lat
Niezawodność	Ciągły czas pracy	>24h

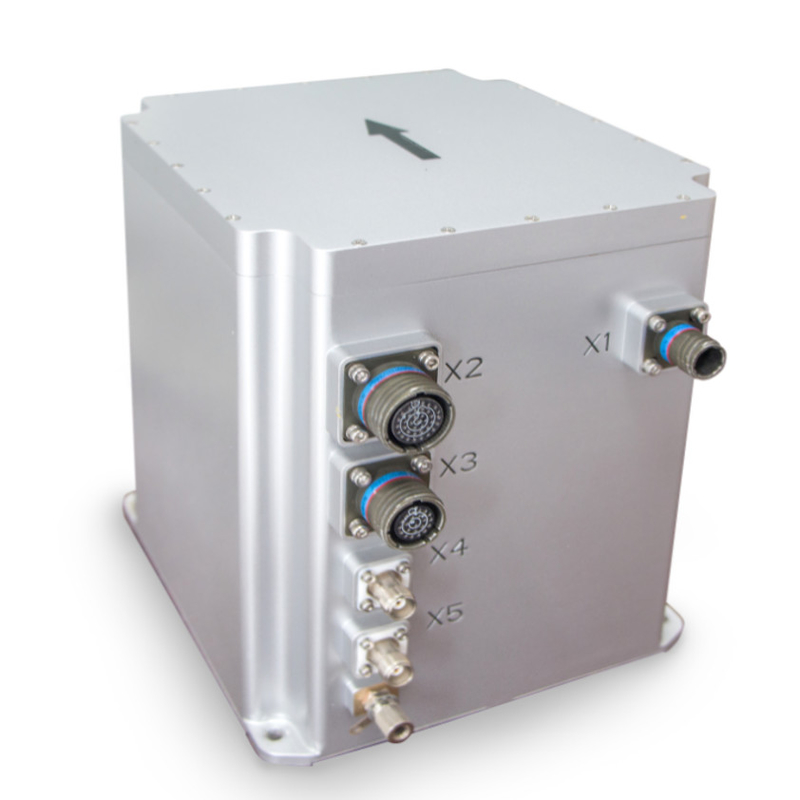

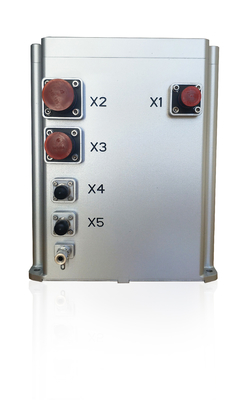

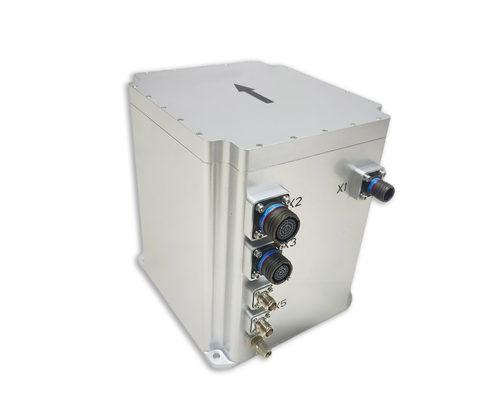

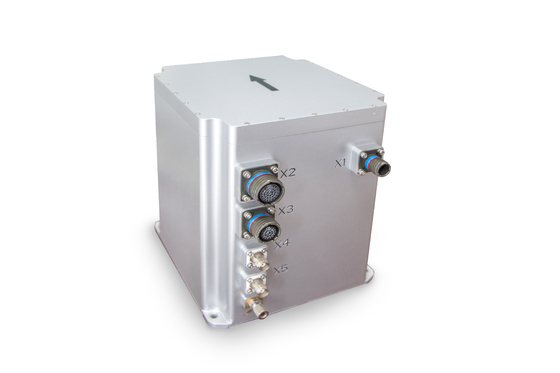

Ins500 Fibre Ins Navigation System z zamkniętą pętlą o wysokiej precyzji 0
