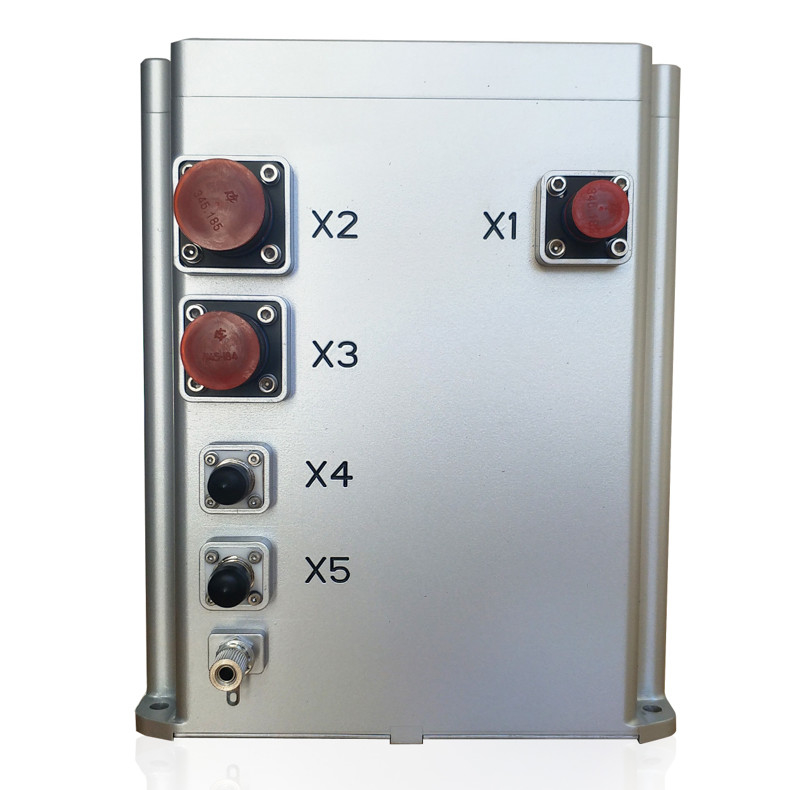

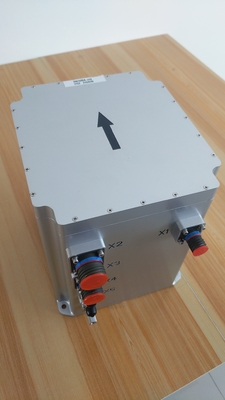

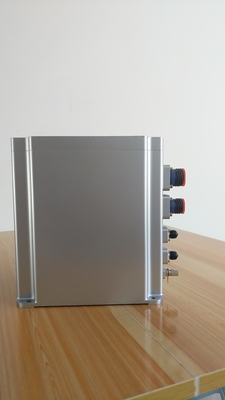

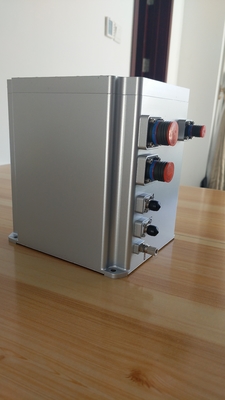

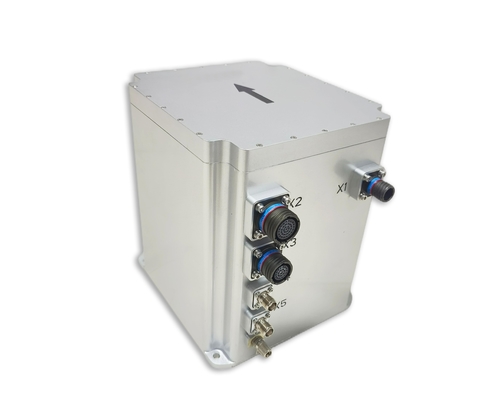

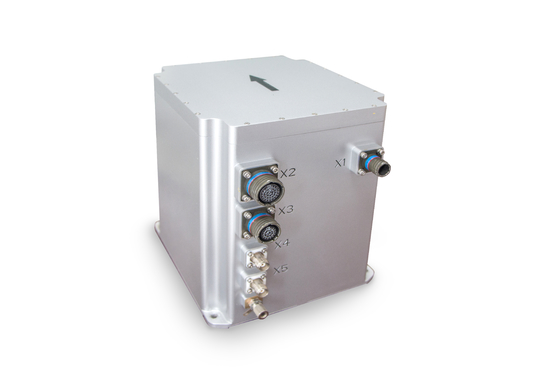

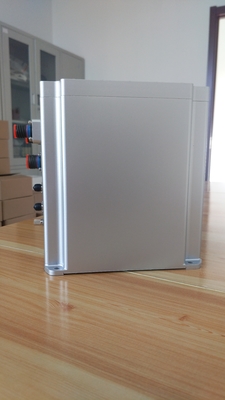

Precyzyjny system nawigacji inercyjnej GPS Czujnik nawigacji inercyjnej

Name: Precyzyjny system nawigacji inercyjnej GPS Czujnik nawigacji inercyjnej
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: INS500
Price: 5,000.00 USD
Availability: InStock

Nazwa marki:	Firepower
Numer modelu:	INS500
MOQ:	1
Warunki płatności:	T/T
Zdolność do zaopatrzenia:	100/miesiąc

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

CE ROHS

Nazwa produktu:

precyzyjne ins

Dokładność pozycji:

1,2 m （RMS）

Z RTK:

2cm+1ppm ((RMS)

Dokładność poszukiwania północy:

0,1 stopnia

Port wyjściowy:

RS422

Szczegóły pakowania:

gąbka + pudełko

Możliwość Supply:

100/miesiąc

Podkreślić:

Precyzyjny system nawigacji inercyjnej

system nawigacji inercyjnej GPS

czujnik nawigacji inercyjnej GPS

Opis produktu

System nawigacji inercjalnej o wysokiej precyzji

Kluczowe cechy

Technologia żyroskopu z optycznym włóknem w pętli zamkniętej zapewniając wyższą dokładność
Integracja odbiorników GNSS zaawansowanych
Podwójne tryby działania: nawigacja zintegrowana i czysty układ inercyjny
Zaawansowane algorytmy fuzji czujników
Rzeczywista konstrukcja do wymagających warunków

Specyfikacje techniczne

Atrybut	Wartość
Nazwa produktu	Dokładny INS
Dokładność pozycji	1.2m (RMS)
Z RTK	2cm+1ppm (RMS)
Dokładność poszukiwania północy	0.1°
Port wyjściowy	RS422

Charakterystyka działania

Parametry	Warunki badania	Standardowy	Zwiększone
Dokładność pozycjonowania	GNSS ważny, pojedynczy punkt	1.2m (RMS)	1.2m (RMS)
Dokładność pozycjonowania	GNSS Valid, RTK	2cm+1ppm (RMS)	2cm+1ppm (RMS)
Pozycja utrzymywana	Nieprawidłowość GNSS	1.5nm/h (50% CEP), 5nm/2h (50% CEP)	00,8nm/h (CEP), 3,0nm/3h (CEP)
Dokładność kierunku	Samotność poszukująca północy	0.1°×sec(Lati) (RMS), 10min	0.06°×sec(Lati), statyczna podstawa 5min wyrównania
Dokładność postawy	Właściwy system GNSS	00,03° (RMS)	00,01° (RMS)
Dokładność prędkości	GNSS Valid, pojedynczy punkt L1/L2	0.1m/s (RMS)	0.1m/s (RMS)

Komponenty systemu

Żyroskop z włókna optycznegoZakres pomiaru ±400°/s, stabilność stronniczości ≤0,02°/h

Kwarcowy elastyczny akcelerometr:Zakres pomiarowy ±20 g, stabilność stronniczości ≤50 μg

Komunikacja i elektrotechnika

RS422:6 dróg, prędkość przesyłania 9,6 KBPS do 921,6 KBPS (domyślnie 115,2 KBPS)
RS232:1 droga, prędkość przesyłania 9,6 KBPS do 921,6 KBPS (domyślnie 115,2 KBPS)
napięcie:24-36VDC
Zużycie energii:≤ 30 W

Cechy fizyczne

Wymiary:199 mm × 180 mm × 219,5 mm
Poziom:6.5 kg (standardowe), ≤7,5 kg (nie lotnicze), ≤6,5 kg (nieobowiązkowe w lotnictwie)

Specyfikacje środowiskowe

Temperatura pracy:-40°C do +60°C
Temperatura przechowywania:-45°C do +65°C
Odporność drgań:5-2000 Hz, 6,06 g (z tłumieniem)
Odporność na uderzenia:30 g, 11 ms (z absorpcją wstrząsu)
Czas trwania:> 15 lat
Kontynuacja działania:>24 godziny

Opis systemu

INS500 zintegrowany system nawigacji optycznej łączy w sobie wysokiej precyzji żyrometr, akcelerometr i technologię odbiornika GNSS za pomocą zaawansowanych algorytmów fuzji czujników.Ten system zapewnia wyjątkową pozycję nawigacyjnąInformacje dotyczące prędkości i położenia do zastosowań pomiarowych i sterowania precyzyjnych.

System działa w dwóch trybach: nawigacji inercyjnej/nawigacji satelitarnej zintegrowanej i nawigacji czysto inercyjnej.system płynnie przechodzi do czystego trybu inercyjnego przy zachowaniu dokładnych pomiarów nastawienia i możliwości poszukiwania północy.
