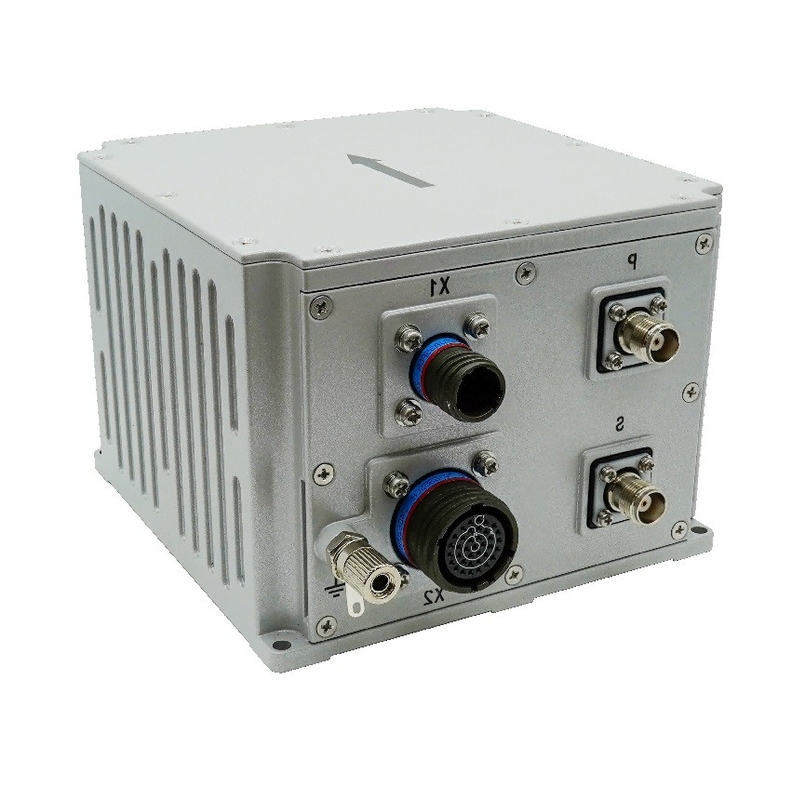

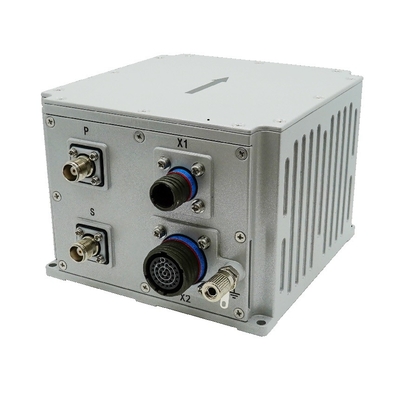

Włóknooptyczny giroskop GNSS Zintegrowany system nawigacji inercyjnej dla pojazdów lądowych

Name: Włóknooptyczny giroskop GNSS Zintegrowany system nawigacji inercyjnej dla pojazdów lądowych
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: INS500D
Price: 7000 USD
Availability: InStock

Brand Name:	FIREPOWER
Model Number:	INS500D
MOQ:	1
Cena £:	7000$
Payment Terms:	L/C, T/T, Western Union
Supply Ability:	500/miesiąc

Detail Information

Product Description

Detail Information

Miejsce pochodzenia:

Chiny

Dokładność kursu:

0,1°

Dokładność postawy:

0,02 ° (RMS)

Dokładność prędkości poziomej:

0,1 m/s

Zakres żyroskopowy:

±400°/s

Stabilność zerowego odchylenia żyroskopowego:

≤0,3°/godz

Zakres Acc:

±16g

Stabilność zerowego odchylenia Acc:

≤50ug

Źródło energii:

9-36V

Waga:

≤2 kg

Interfejs komunikacyjny:

PPS, wydarzenie, RS232, RS422, może

Szczegóły pakowania:

gąbka + pudełko

Możliwość Supply:

500/miesiąc

Podkreślić:

System nawigacji inercyjnej pojazdów lądowych

Zintegrowany system nawigacji inercyjnej GNSS

Włóknooptyczny system nawigacji inercyjnej

Product Description

Opis produktu

Zintegrowany system nawigacji INS500D optycznego światła optycznego oparty jest na gieroskopie optycznego światła w pętli zamkniętej, akcelerometrze i wysokiej klasy tabeli odbiorczej GNSS o wysokiej wydajności kosztowej,i jest realizowany za pomocą algorytmu nawigacji i obliczeń wielosensorów, który spełnia wymagania dokładnego pomiaru informacji o postawie, kierunku i pozycji w obszarach zastosowań średnich i wysokiej precyzji mobilnych systemów pomiarowych i dużych dronów.

System posiada tryb nawigacji zintegrowanego z inercją/satelitem oraz tryb czysto inercyjny.

W trybie nawigacji zintegrowanej inercyjnej/satelitarnej informacje o pozycji satelitarnej otrzymane przez odbiornik GNSS mogą być wykorzystywane do nawigacji zintegrowanej, a odchylenie, obrót, kurs, pozycja,prędkość, czas i inne informacje o nośniku mogą być wprowadzane; po utracie sygnału, pozycja, prędkość i położenie obliczone przez bezwładność są wprowadzane,w których wymagane jest dokładne odchylenie i obrót, funkcja utrzymania kursu jest dostępna w krótkim czasie, a dokładność pozycjonowania na poziomie metra jest dostępna w krótkim czasie.Informacje o przetwarzaniu mogą być wydane do przetwarzania przez oprogramowanie przetwarzające.

Po uruchomieniu trybu czysto inercjalnego (tj. po włączeniu nigdy nie wykonywano fuzji GPS, a jeśli po uruchomieniu ponownie ulegnie zablokowaniu, należy do trybu nawigacji zintegrowanej),ma dokładną funkcję pomiaru nastawienia, może wysłać kierunek kursu i obrotu, a czysty tryb bezwładności może znaleźć północ statycznie.

Parametry techniczne

Parametry		Wskaźniki techniczne
Dokładność pozycji	Pojedynczy punkt (RMS)	1.2m
	RTK(RMS)	2 cm+1 ppm
	Utrata blokady dokładność (CEP)	10,8 nm/h 2 ‰ D, gdzie D to przejechana odległość (opcjonalnie, DVL lub kombinacja licznika odległości)
Pozycja (RMS)	Samo-północ poszukująca dokładności	0.1 ° × sec (Lati), 10 min ustawienia podstawy stacjonarnej; gdzie Lati oznacza szerokość geograficzną.
Pozycja (RMS)	Dokładność utrzymania w przypadku utraty blokowania	0.1°/h
Stanowisko (RMS)	GNSS jest ważny	00,02°
Stanowisko (RMS)	Dokładność utrzymania w przypadku utraty blokowania	00,05°/h
Dokładność prędkości poziomej (RMS)	Pojedynczy punkt L1/L2	0.1m/s
Dokładność prędkości poziomej (RMS)	GNSS jest nieprawidłowy	2 m/s/h
Częstotliwość danych nawigacyjnych	200 Hz
Gyroskop	Zakres	400°/s
	Stabilność zerowa	00,3°/h
	Nieliniowość współczynnika skali	50 ppm
	Przypadkowe chodzenie kątowe	00,02°/ √hr
Akcelerometr	Zakres	16 g
	Stabilność zerowa	50ug5
	Nieliniowość współczynnika skali	100 ppm
	Szybkość i przypadkowy spacer	00,01 m/s/ √hr
Wymiary fizyczne i właściwości elektryczne	Ogólne wymiary	1380,5 mm × 1360,5 mm × 102 mm
	Waga	20,0 kg (bez kabla)
	Napięcie wejściowe	12/36VDC
	Zużycie energii	< 24 W (stan stacjonarny)
	Przechowywać	16G
Wskaźniki środowiskowe	Temperatura pracy	-40°C~+60°C
	Temperatura przechowywania	-45°C~+70°C
	Przypadkowe wibracje	60,06 g,20 Hz ~ 2000 Hz
	MTBF	3000h
Charakterystyka interfejsu	PPS, EVENT, RS232, RS422, CAN (nieobowiązkowe)
	Port sieciowy 100 m
	Złącze antenowe (TNC)
	Interfejs czujnika prędkości koła

Rysunek
