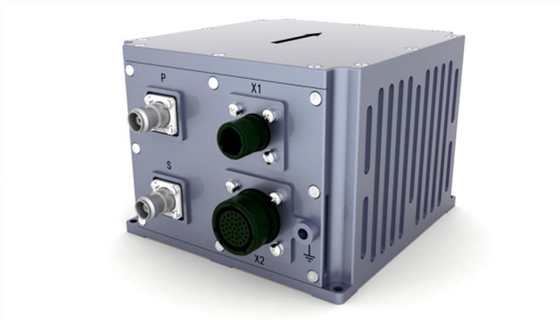

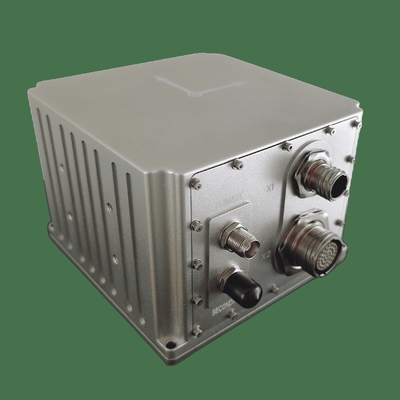

Wysokiej precyzji zintegrowany system nawigacji z stabilnością 0,05°/h i częstotliwością danych nawigacyjnych 200 Hz

Nazwa marki:	Firepower
Numer modelu:	INS500D
MOQ:	1
Cena £:	Negocjowalne
Warunki płatności:	T/T
Zdolność do zaopatrzenia:	500/miesiąc

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

Dokładność pozycjonowania w jednym punkcie (RMS):

1,2m

Dokładność pozycjonowania RTK (RMS):

2 cm ± 1ppm

Utrata dokładności pozycjonowania blokady (CEP):

100 m/10 min, 0,5 nm/30 min, 1,5 nm/h, 2 ‰ d

System samokontroli:

0,05 ° × s/lati

Częstotliwość danych nawigacyjnych:

200 Hz

Zasięg żyroskopu:

400 °/s

Stabilność gyro zero uprzedzeń:

0,05 °/h

Szczegóły pakowania:

gąbka i karton

Możliwość Supply:

500/miesiąc

Podkreślić:

Zintegrowany system nawigacji 200 Hz

0.05°/h Zintegrowany system nawigacji

Wysokiej precyzji zintegrowany system nawigacji

Opis produktu

1. Przegląd

Zintegrowany system nawigacji światłowodowej SNC500D opiera się na żyroskopie, akcelerometrze i wysokiej klasy tabeli odbiorczej GNSS o zamkniętej pętli światłowodowej o wysokiej wydajności kosztowej,i jest realizowany za pomocą algorytmu nawigacji i obliczeń wielosensorów, aby spełnić wymagania dotyczące dokładnego pomiaru nastawienia, kierunku, pozycji i innych informacji w obszarach zastosowań średnich i wysokiej precyzji mobilnych systemów pomiarowych i dużych UAV.

2Indeks wydajności

Parametry		Wskaźniki techniczne
Dokładność pozycji	Pojedynczy punkt (RMS)	1.2m
	RTK ((RMS)	2 cm+1 ppm
	Dokładność zablokowania straty (CEP)	100 m/10 min 00,5 nm/30 min 10,5 nm/h 2 ‰ D, gdzie D to przejechana odległość (opcjonalnie, DVL lub kombinacja licznika odległości)
Pozycja (RMS)	Samo-północ poszukująca dokładności	00,05 ° × sek (Lati), 10 min ustawienia podstawy stacjonarnej; gdzie Lati oznacza szerokość geograficzną.
Pozycja (RMS)	Dokładność utrzymania w przypadku utraty blokowania	0.1°/h
Stanowisko (RMS)	GNSS jest ważny	00,02°
Stanowisko (RMS)	Dokładność utrzymania w przypadku utraty blokowania	00,05°/h
Dokładność prędkości poziomej (RMS)	Pojedynczy punkt L1/L2	0.1m/s
Dokładność prędkości poziomej (RMS)	GNSS jest nieprawidłowy	2 m/s/h
Częstotliwość danych nawigacyjnych	200 Hz
Gyroskop	Zakres	400°/s
	Stabilność zerowa	00,05°/h
	Nieliniowość współczynnika skali	50 ppm
	Przypadkowe chodzenie kątowe	00,02°/ √hr
Akcelerometr	Zakres	16 g
	Stabilność zerowa	50g
	Nieliniowość współczynnika skali	100 ppm
	Szybkość i przypadkowy spacer	00,01 m/s/ √hr
Wymiary fizyczne i właściwości elektryczne	Ogólne wymiary	1380,5 mm × 136,5 mm × 102 mm
	Waga	20,0 kg (bez kabla)
	Napięcie wejściowe	12 ̊36VDC
	Zużycie energii	< 24 W (stan stacjonarny)
	Przechowywać	16G
Wskaźniki środowiskowe	Temperatura pracy	-40°C~+60°C
	Temperatura przechowywania	-45°C~+70°C
	Przypadkowe wibracje	60,06 g, 20 Hz ~ 2000 Hz
	MTBF	3000h
Charakterystyka interfejsu	PPS, EVENT, RS232, RS422, CAN (nieobowiązkowe)
	Port sieciowy 100 m
	Złącze antenowe (TNC)
	Interfejs czujnika prędkości koła

3. Ogólne wymiary Wysokiej precyzji zintegrowany system nawigacji z stabilnością 0,05°/h i częstotliwością danych nawigacyjnych 200 Hz 0
