Precyzyjny system nawigacji inercyjnej ±500°/s Zakres z czujnikami żyroskopów włókna optycznego wyjście RS422

Name: Precyzyjny system nawigacji inercyjnej ±500°/s Zakres z czujnikami żyroskopów włókna optycznego wyjście RS422
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: INS200A
Price: Negocjowalne USD
Availability: InStock

Nazwa marki:	Firepower
Model Number:	INS200A
MOQ:	1
Cena £:	Negocjowalne
Warunki płatności:	L/C, T/T
Zdolność do zaopatrzenia:	500/miesiąc

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

Zakres żyroskopowy:

±500°/s

Stabilność odchylenia żyroskopowego:

≤0,04°/godz

zakres akcelerometru:

±20g

Stabilność odchylenia akcelerometru:

≤50ug

interfejs:

CAN/RS422/Sieć

Zasilanie:

18-36 V

Waga:

≤6 KG

Wielkość:

178*178*134,5 mm

Pasmo:

>300Hz

Dokładność pozycji:

≤1,5 m

Szczegóły pakowania:

gąbka/pudełko

Możliwość Supply:

500/miesiąc

Podkreślić:

rs422 system nawigacji inercyjnej

Precyzyjny system nawigacji inercyjnej

Włóknooptyczny system nawigacji inercyjnej

Opis produktu

Precyzyjny system nawigacji inercyjnej ±500°/s Zakres z czujnikami żyroskopów włókna optycznego wyjście RS422

Opis produktu

Zintegrowany system nawigacji INS200A posiada wbudowany wydajny żyroskop MEMS i akcelerometr, które mogą odbierać zewnętrzne dane GNSS,Realizacja wielosensorów i zintegrowany algorytm nawigacji, i posiadają krótkoterminową zdolność nawigacji inercyjnej w przypadku nieprawidłowości GNSS.

Produkt ma wysoką niezawodność i silną zdolność adaptacyjną do środowiska.
Oprogramowanie, produkty mogą być szeroko stosowane w dziedzinie taktycznych i przemysłowych bezzałogowych pojazdów powietrznych, bezzałogowych pojazdów, statków bezzałogowych, bomb sterowanych lotnictwem, inteligentnej amunicji, rakiet,łączność mobilna, mapowanie, poszukiwarka i stabilna platforma.

Parametry techniczne

Pozycja		Wskaźniki
Gyro kanał	Zakres pomiarowy	-500°/s +500°/s
	Rozstrzygnięcie	≤ 0,01°/h
	Pozostałe zaburzenia	-0,02°/h +0,02°/h
	Wyborne spacery	≤ 0,007°/√h
	Stabilność biasu w temperaturze pokojowej	≤ 0,04°/h ((1σ, 10s)
	Stabilność biasu w pełni temperatury	≤ 0,06°/h ((1σ, 10s)
	Temperatura normalna Powtarzalność stronniczości	≤ 0,04°/h ((1σ)
	Powtórzalność stronniczości w pełni temperatury	≤ 0,06°/h ((1σ)
	Nieliniowość współczynnika skali	≤ 30 ppm
	Powtarzalność współczynnika skali	≤ 30 ppm ((1σ)
	Czas uruchomienia gyroskopu	≤ 5 s
	Szerokość pasma gyro	> 300 Hz
	Błąd instalacji resztki trójosiowej żyroskop	≤ 10"
Przyspieszenie kanał	Zakres pomiarowy	-20g +20g
	Stabilność stronniczości pełna temperatura	≤ 50 ug ((1 σ)
	Powtarzalność stronniczości przy pełnej temperaturze	≤ 80 ug ((1 σ)
	Dodaj czas rozpoczęcia.	≤ 5 s
	Pozostałe błędy instalacji dodania trójosiowego	≤ 10"

Dokładność ustawienia
Zrównanie dokładność	Północ szuka czasu	≤5min
	Powtarzalność ustawienia kąta ruchu	≤ 0,08°/cosL
	Powtarzalność wyrównania tonów	≤ 0,005°
	Powtarzalność ustawienia kąta obrotowego	≤ 0,005°
	Tryb poszukiwania północy	Opcjonalnie

Zintegrowana dokładność nawigacji (efektywna satelitarna)
Zintegrowana dokładność nawigacji	Dokładność oczywiście. pomiar kąta	≤ 0,06°
	Dokładność wysokości pomiar kąta	≤ 0,03°

	Dokładność pomiaru kąta obrotowego	≤ 0,03°


	Dokładność prędkości	≤ 0,03 m/s
	Dokładność pozycji	≤ 1,5 m
	Dokładność pozycji	≤ 2 cm+1 ppm

Dokładność nawigacji inercyjnej (nieważny satelitarny)
Zintegrowana dokładność nawigacji	Dokładność utrzymania kąta kursu	≤ 0,06°/h
	Dokładność utrzymywania kąta odchylenia	≤ 0,03°/h
	Dokładność utrzymania kąta obrotowego	≤ 0,03°/h
	Dokładność pozycjonowania poziomego w warunkach inercji czystej	≤1,0 mili morskich H ((5h)
	Dokładność pozycjonowania zintegrowanej nawigacji odomiernika	≤ 0,2% (prędkość przekraczająca 3 km)

Szczegółowe zdjęcie

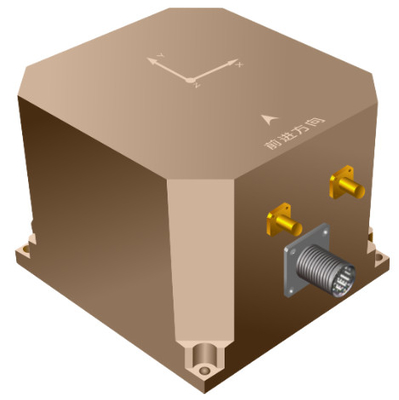

Precyzyjny system nawigacji inercyjnej ±500°/s Zakres z czujnikami żyroskopów włókna optycznego wyjście RS422 0

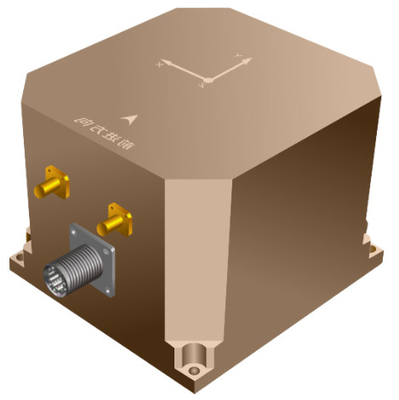

Precyzyjny system nawigacji inercyjnej ±500°/s Zakres z czujnikami żyroskopów włókna optycznego wyjście RS422 1

Zdjęcie fabryczne

Płatności i wysyłki

Precyzyjny system nawigacji inercyjnej ±500°/s Zakres z czujnikami żyroskopów włókna optycznego wyjście RS422 3

Precyzyjny system nawigacji inercyjnej ±500°/s Zakres z czujnikami żyroskopów włókna optycznego wyjście RS422 4

Precyzyjny system nawigacji inercyjnej ±500°/s Zakres z czujnikami żyroskopów włókna optycznego wyjście RS422 5
