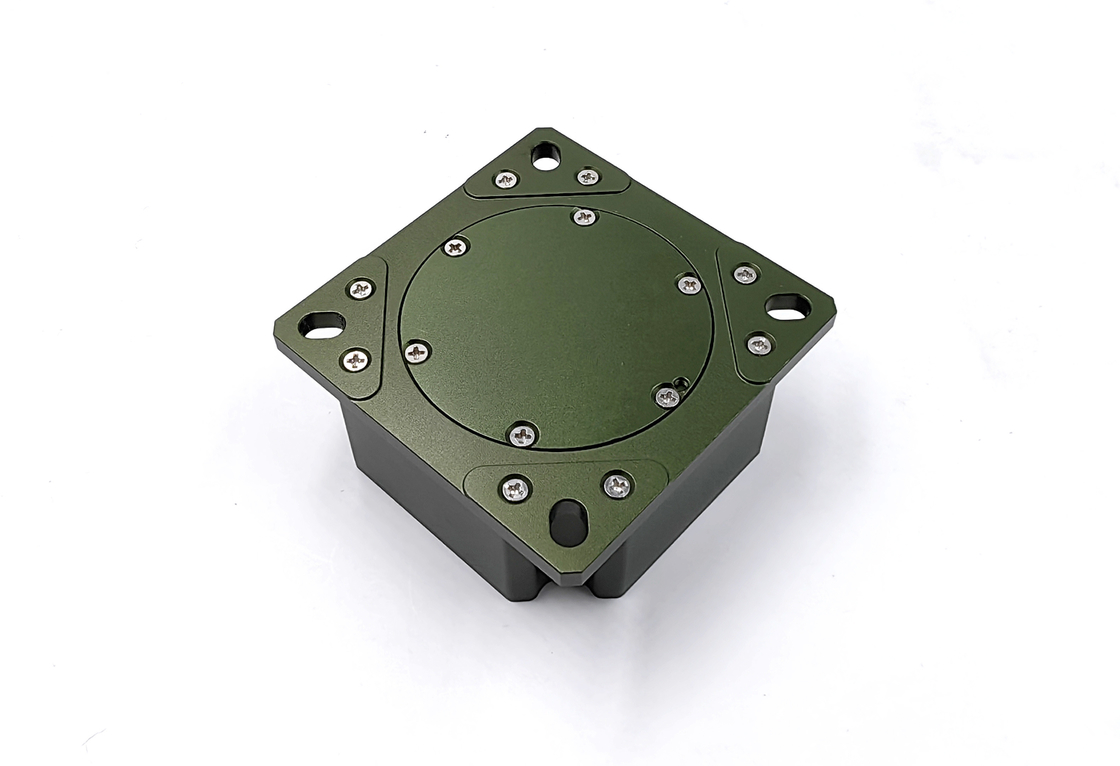

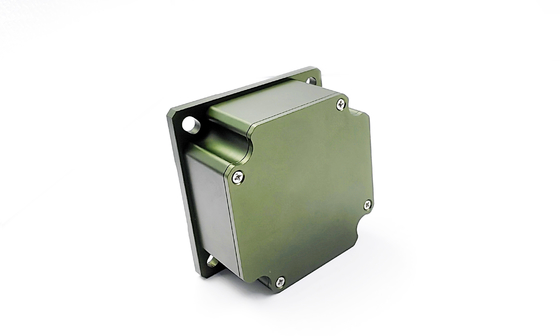

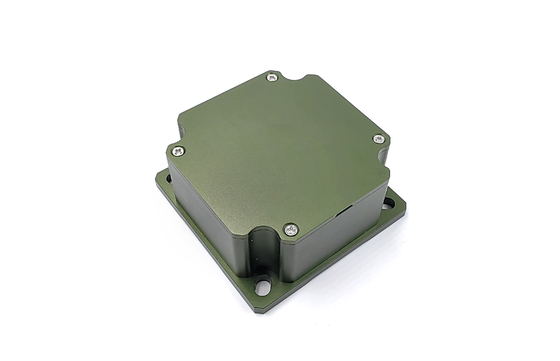

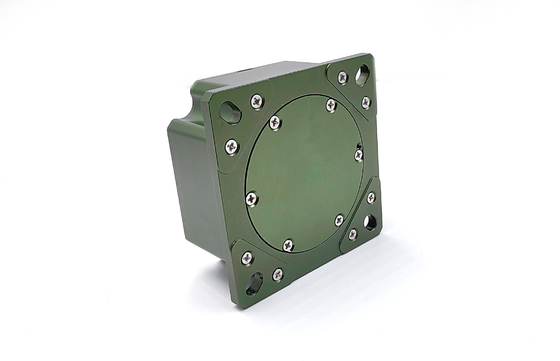

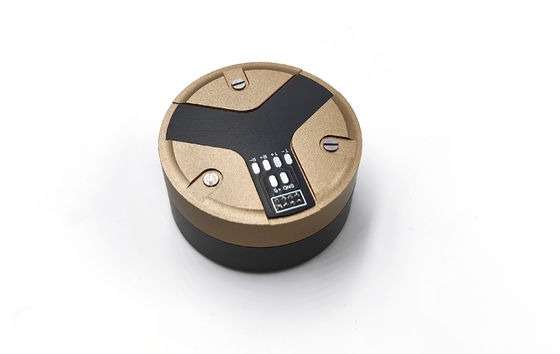

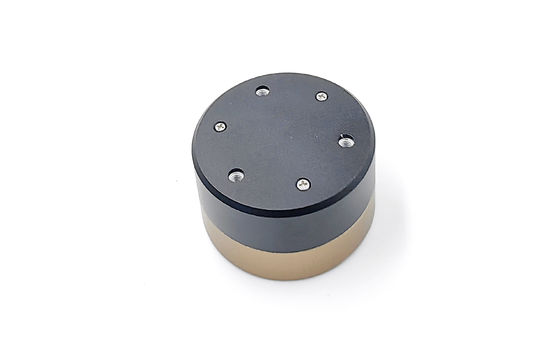

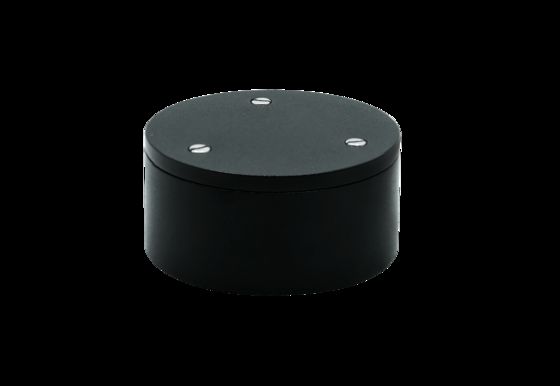

Czujnik giroskopu mgły o wysokim zasięgu dynamicznym z cyfrową komunikacją RS422

Wysokodynamiczny czujnik giroskopu mgły z cyfrową komunikacją RS422

Opis produktu

Produkt ten jest czujnikiem inercyjnym prędkości kątowej opartym na optycznym efekcie Sagnaca, który służy do pomiaru prędkości kątowej nośnika wzdłuż czułej osi produktu.Jednostka wykrywająca prędkość kątową produktu to pierścień z włókna optycznego, a cyfrowy obwód wykrywania śluzy zamkniętej jest przyjmowany w celu wyodrębnienia różnicy ścieżki optycznej światła rozprzestrzeniającego się w kierunku wskazówkowym i przeciwnym kierunku wskazówek zegara spowodowanej zewnętrzną fizyczną prędkością kątową,który jest wykrywany przez pierścień włókna optycznegoW tym samym czasie, the voltage signal converted from the optical path difference signal is used for closed-loop feedback and control to realize the modulation and demodulation of the signal and achieve the purpose of angular velocity signal detection.

Skład

a) Jednostka ścieżki optycznej składa się ze źródła światła SLD, światłowodu optycznego, zintegrowanego modulatora fazy optycznej, sprzęgła światłowodowego i detektora optycznego;

b) Jednostka obwodu składa się z obwodu napędowego źródła światła oraz płyty obwodowej sygnału wykrywania i sterowania;

c) Części konstrukcyjne żyroskopów.

Struktura i cechy produktu

Struktura żyroskopu przyjmuje typowy schemat projektowania pierścieniowej struktury włókna optycznego, a z zintegrowanego projektu miniaturyzacji, stabilności strukturalnej (odporność na wstrząsy i wibracje),antyrezonansowe, symetria konstrukcyjna, łatwość montażu i konstrukcja termiczna (oznaczenia temperatury) i inne aspekty zostały uwzględnione, a istniejąca struktura żyrosu została zoptymalizowana i zaprojektowana.

Zastosowanie produktu

Żyroskop F60 z włókna optycznego charakteryzuje się długą żywotnością, silną odpornością na wstrząsy i wibracje, dużym zakresem pomiarów, dużą szerokością pasma, natychmiastowym uruchomieniem, brak dryfu spowodowanego przyspieszeniem,i szeroki zakres dokładnościMoże być szeroko stosowany w statkach, samolotach i pojazdach oraz w nawigacji, pozycjonowaniu i orientacji robotów, kontroli stabilności i innych dziedzinach.

Gyrosprzęt zasilania

±Zasilanie 5V, dokładność zasilania 5%, falowanie zasilania nie więcej niż 20mV. Maksymalny prąd impulsowy zasilania o pełnej temperaturze wynosi 1,5A.zużycie energii w stanie stacjonarnym w temperaturze pokojowej nie przekracza 2.5W, a zużycie energii w stanie stacjonarnym przy pełnej temperaturze nie przekracza 5W.

Główne parametry

Wymiar

Główne obszary zastosowania
