Wysokiej klasy system nawigacji inercyjnej GNSS do pozycjonowania i nawigacji na morzu

Nazwa marki:	Firepower
Numer modelu:	INS100
MOQ:	1
Cena £:	Negocjowalne
Warunki płatności:	L/C, T/T
Zdolność do zaopatrzenia:	100/miesiąc

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Place of Origin:

CHINA

Orzecznictwo:

Zakres żyroskopowy:

±300°/s

Przypadkowy spacer:

0,05°/godz.

Stabilność odchylenia żyroskopowego:

≤0,3°/h(1σ)

Zakres Acc:

±50g

Dokładność utrzymywania kąta nachylenia:

≤0,2°/godz

Szerokość pasma żyroskopu:

300 Hz

Scale Factor Nonlinearity:

≤200ppm

North Seeking Time:

≤5min

Szczegóły pakowania:

Drewniana skrzynia

Możliwość Supply:

100/miesiąc

Podkreślić:

System nawigacji inercyjnej

Nawigacja morska System nawigacji inercyjnej

System nawigacji inercjalnej w zakresie pozycjonowania morskiego

Opis produktu

Wysokiej klasy system nawigacji inercyjnej GNSS do pozycjonowania i nawigacji na morzu

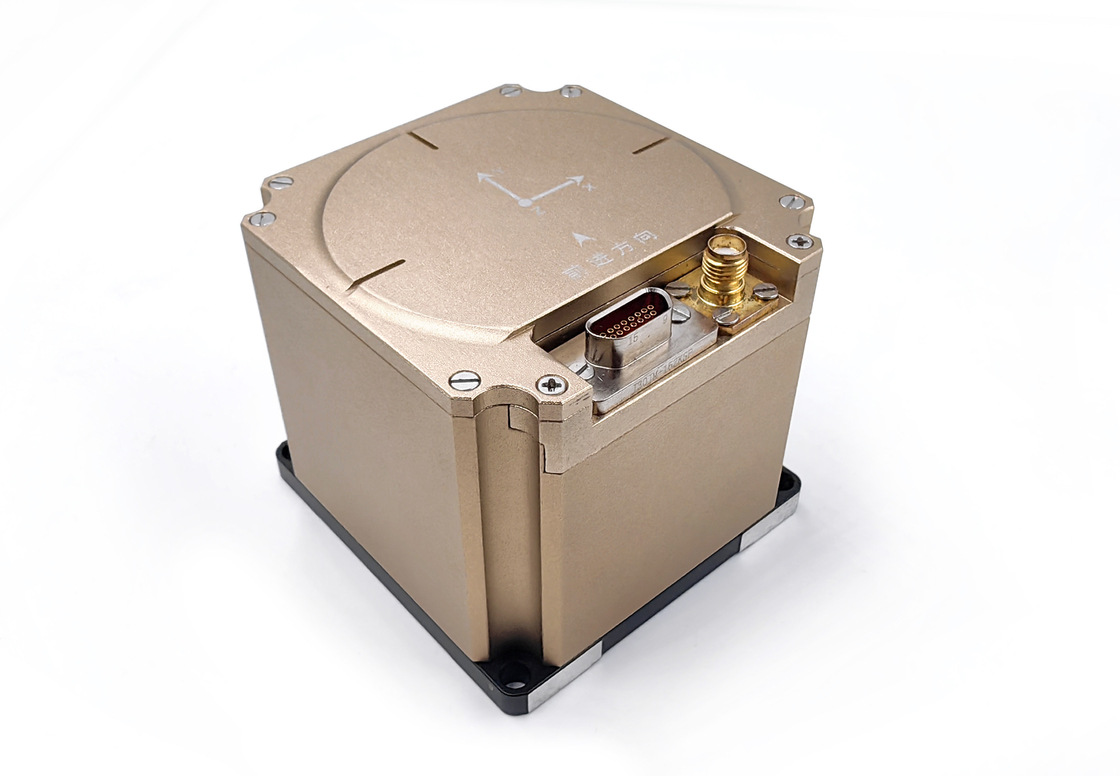

Wysokiej klasy system nawigacji inercyjnej GNSS do pozycjonowania i nawigacji na morzu 0

Opis produktu

INS-100 jest precyzyjnym zintegrowanym systemem nawigacji wyposażonym w trzy własnie opracowane 40 żyroskopów światłowodowych, trzy własne akcelerometry MEMS i moduły GNSS.i realizuje wysoką precyzję pozycjonowania i nawigacji w złożonych środowiskach poprzez fuzję wielosensorów i zintegrowany algorytm nawigacjiProdukt ma wysoką niezawodność i silną adaptacyjność środowiskową.kapsuła fotoelektryczna, pojazd podwodny i inne pola.

Główne funkcje zintegrowanego systemu nawigacji są następujące:

Funkcja początkowego wyrównania jest wykonywana przy użyciu mocy wyjściowej urządzenia inercyjnego, a wyrównanie podstawy wstrząsającej i porównanie ruchomego mogą być wykonane;
Informacje GPS otrzymane z zewnątrz mogą być wykorzystywane do uzupełnienia zintegrowanej funkcji nawigacyjnej i wystawiania informacji takich jak kąt, prędkość i pozycja.
Po utracie sygnału satelitarnego wyjście urządzenia inercyjnego i wejście licznika oddalenia można wykorzystać do kontynuowania obliczeń nawigacji;
Można z niego uzyskać wysoką wydajność i wysoką prędkość pobierania próbek, a także dodać surowe dane dla stabilnej kontroli platformy.
Program i parametry konfiguracji można uaktualnić online za pośrednictwem portu seryjnego.

Główne parametry

Technologia gyro

Projekt		Wskaźniki	Uwaga
Gyro	Zakres pomiarowy	-300°/s ~+300°/s
	Rozstrzygnięcie	≤ 0,5°/h
	Pozostałe zaburzenia	-1,0°/h ~+1,0°/h
	Wyborne spacery	00,05 o /h
	Biastabilność w temperaturze pokojowej	≤ 0,3°/h ((1σ)	10 sekund wygładzania, wynik badania w ciągu 1h
	Biastabilność przy pełnej temperaturze	≤ 0,5°/h ((1σ)	10 sekund wygładzania, wynik badania w ciągu 1h
	Biaspowtarzalność przy normalnej temperaturze	≤ 0,3°/h ((1σ)	Statystyki 6 danych z badań
	Biaspowtarzalność przy pełnej temperaturze	≤ 0,5°/h ((1σ)	Pobierz 2 Biasdata odpowiednio przy pełnej temperaturze, wysokiej temperaturze, niskiej temperaturze i normalnej temperaturze
	Nieliniowość współczynnika skali	≤ 200 ppm	Całkowita temperatura i temperatura stała
	Powtarzalność współczynnika skali	≤ 200 ppm ((1σ)	Całkowita temperatura i temperatura stała
	Czas uruchomienia gyroskopu	≤ 5 s
	Szerokość pasma gyro	300 Hz	Zapewnienie konstrukcji, badania serii
	Pozostałe błędy instalacyjne trójosiowego żyroskopu	≤ 30"

Wskaźniki techniczne akcelerometru

Projekt		Wskaźniki	Uwaga
Przyspieszenie	Zakres pomiarowy	-50 g ~ +50 g	Gwarancja projektowania i doboru
	Nieliniowość współczynnika skali	≤ 200 ppm	Gwarancja projektowania i doboru
	Biastabilność przy pełnej temperaturze	≤ 100 ug ((1 σ)	10 sekund wygładzania, wynik badania w ciągu 1h
	Biaspowtarzalność przy pełnej temperaturze	≤ 100 ug ((1 σ)	Pobierz 2 Biasdata odpowiednio przy pełnej temperaturze, wysokiej temperaturze, niskiej temperaturze i normalnej temperaturze
	Powtarzalność współczynnika skali	≤ 100 ppm ((1σ)	Gwarancja projektowania i doboru
	Wyborne spacery	≤ 0,02 m/s/h1/2
	Dodaj czas rozpoczęcia.	≤ 5 s
	Pozostałe błędy instalacji dodania trójosiowego	≤ 30"

Dokładność ustawienia

Zintegrowana dokładność nawigacji (efektywna satelitarna)

Projekt		Wskaźniki	Uwaga
Dokładność ustawienia	Północ szuka czasu	≤5min	Zazwyczaj jest to 3 lub 5 minut.
	Powtarzalność ustawienia kąta ruchu	≤ 1°/cosL	1σ
	Powtarzalność wyrównania tonów	≤ 0,05°	1σ
	Powtarzalność ustawienia kąta obrotowego	≤ 0,05°	1σ
	Tryb poszukiwania północy	Opcjonalnie	Może realizować ustawianie bazy kołysania, pomocne ustawianie GPS podczas podróży, pomocne ustawianie odometru podczas podróży i główne ustawianie przeniesienia nawigacji inercyjnej.

Dokładność nawigacji inercyjnej (nieważny satelitarny)

Projekt		Wskaźniki	Uwaga
Dokładność nawigacji inercyjnej	Dokładność utrzymania kąta kursu	≤ 2°/h
	Dokładność utrzymywania kąta odchylenia	≤ 0,2°/h
	Dokładność utrzymania kąta obrotowego	≤ 0,2°/h
	Dokładność pozycjonowania w oparciu o czystą inercję	≤ 20m ((100s)	CEP, bez pomocy zewnętrznej
	Dokładność pozycjonowania zintegrowanej nawigacji odomiernika	≤ 0,2% (prędkość przekraczająca 3 km)
	Dokładność pozycjonowania zintegrowanej nawigacji odomiernika	≤1m ((50s)

Wielkość

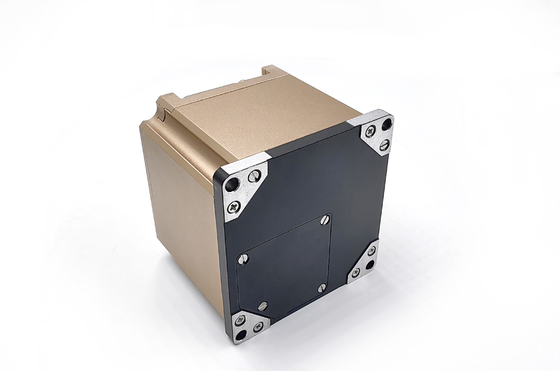

Wysokiej klasy system nawigacji inercyjnej GNSS do pozycjonowania i nawigacji na morzu 1

Główne obszary zastosowania

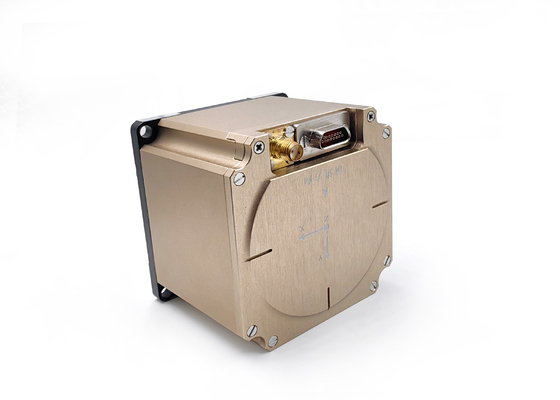

Wysokiej klasy system nawigacji inercyjnej GNSS do pozycjonowania i nawigacji na morzu 2

Wysokiej klasy system nawigacji inercyjnej GNSS do pozycjonowania i nawigacji na morzu 3

Wysokiej klasy system nawigacji inercyjnej GNSS do pozycjonowania i nawigacji na morzu 4
