System nawigacji inercyjnej klasy przemysłowej do robotyki

Name: System nawigacji inercyjnej klasy przemysłowej do robotyki
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: INS100E
Price: 5,000.00 USD
Availability: InStock

Nazwa marki:	Firepower
Numer modelu:	INS100E
MOQ:	1
Warunki płatności:	T/t, l/c
Zdolność do zaopatrzenia:	1000pcs

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Dokładność nagłówka:

0,1°

Dokładność postawy:

0,1°

Dokładność pozycjonowania:

1,5 m ； 1 cm+1ppm

Dokładność prędkości poziomej:

0,1 m/s

Zasięg żyroskopu:

±500°/s

zerowa stabilność biasu:

4°/h

zakres akcelerometru:

±16g

Interfejs komunikacyjny:

RS232/RS422

Szczegóły pakowania:

Drewniane pudło

Możliwość Supply:

1000pcs

Podkreślić:

Czteroosiowy 3-osiowy gramofon

3-osiowy gramofon o wysokiej precyzji

3-osiowy gramofon wielokrotnego sterowania

Opis produktu

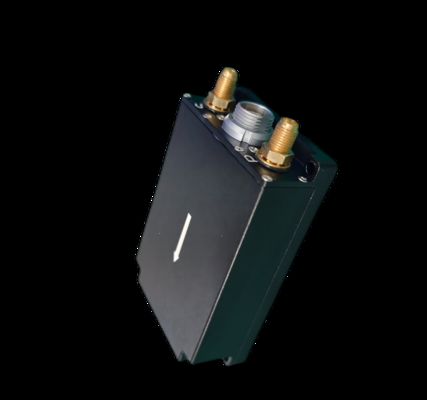

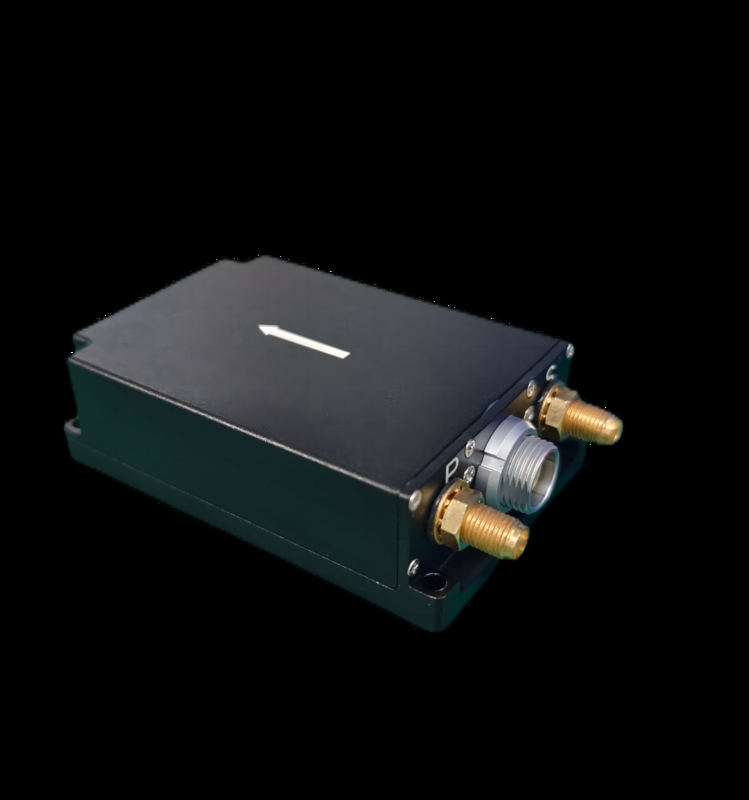

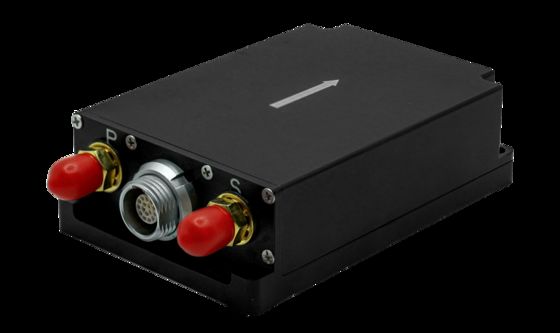

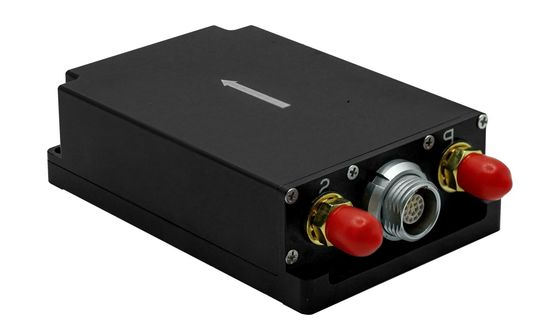

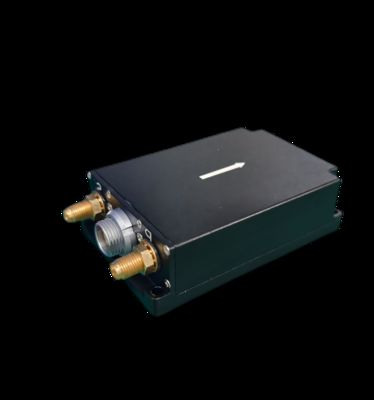

Inercyjny system nawigacji klasy przemysłowej dla robotyki

Przegląd

Zintegrowany system nawigacji INS100E jest wyposażony w żyroskop i akcelerometr MEMS o wysokiej wydajności, które mogą odbierać wewnętrzne dane GNSS na potrzeby łączenia wielu czujników i zintegrowanych rozwiązań nawigacyjnych. System utrzymuje krótkoterminową zdolność nawigacji inercyjnej podczas przerw w działaniu GNSS.

Dzięki wysokiej niezawodności i dużym możliwościom dostosowania do środowiska, produkt ten można skonfigurować z różnym oprogramowaniem do różnych zastosowań, w tym przemysłowych pojazdów bezzałogowych, dronów, statków morskich, komunikacji w ruchu, mapowania i platform stabilizacyjnych.

Główne funkcje

Wykonuje zintegrowaną nawigację z wykorzystaniem wewnętrznych danych nawigacji satelitarnej
Wysyła informacje o nachyleniu, przechyleniu, kursie, pozycji, prędkości i czasie nośnika
Utrzymuje inercyjny sygnał nawigacyjny podczas utraty sygnału satelitarnego
Zapewnia krótkotrwałe utrzymanie dokładności nawigacji

Specyfikacje wydajności

Projekt	Metryki (RMS)	Uwaga
Dokładność kursu	0,1°	GNSS ważny
Trzymanie kierunku	0,2°/min	Awaria GNSS
Dokładność postawy	0,1°	GNSS ważny (jednopunktowy L1/L2, RTK)
Trzymanie postawy	0,2°/min	Awaria GNSS
Dokładność pozycjonowania (poziomo)	1,5 m; 1 cm + 1 ppm	GNSS ważny; RTK (jednopunktowy L1/L2; różnicowy)
Dokładność pozycjonowania (wysokość)	2,5 m; 2 cm + 1 ppm	GNSS ważny; RTK (jednopunktowy L1/L2; różnicowy)
Utrzymanie pozycji	20 m	Awaria GNSS (odblokowana na 60 s)
Dokładność prędkości poziomej	0,1 m/s	GNSS ważny (jednopunktowy L1/L2, RTK)
Zakres pomiarowy żyroskopu	±500°/s
Stabilność zerowego odchylenia żyroskopu	4°/godz	Różnica Allana
Zakres pomiarowy akcelerometru	±16g	Możliwość dostosowania do 200g
Stabilność zerowego obciążenia akcelerometru	0,2 mg	Różnica Allana
Zimny start karty satelitarnej	<30 sekund	Otwarte środowisko
Gorący start karty satelitarnej	5 sekund	Otwarte środowisko
Typy odbiorników	BDS B1I/B2I/B3I, GPS L1C/A/L2P(Y)/L2C/L5, GLONASS G1/G2, Galileo E1/E5a/E5b, QZSS L1/L2/L5

Dane techniczne

Kategoria	Specyfikacja
Interfejs komunikacyjny	RS232 (2 trasy), RS422 (1 trasa)
Woltaż	9-36 V prądu stałego
Zużycie energii	≤3W
Marszczyć	100 mV (PP)

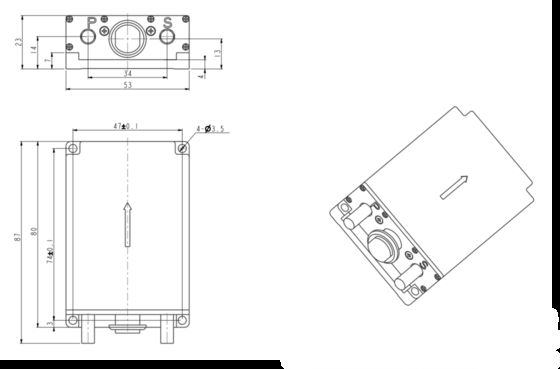

Wymiary	80 mm × 53 mm × 23 mm
Waga	≤150g
Temperatura robocza	-40℃ do +60℃
Temperatura przechowywania	-45℃ do +65℃
Odporność na wibracje	20-2000 Hz, 6,06 g
Odporność na uderzenia	30 g, 11 ms
Ocena ochrony	IP65
MTBF	30 000 godzin
Żywotność	> 15 lat
Ciągła praca	> 24 godziny

Uwaga: Efektywna linia bazowa o długości 2 m w przypadku podwójnej anteny lub dynamiczne ustawienie pojedynczej anteny System nawigacji inercyjnej klasy przemysłowej do robotyki 0
