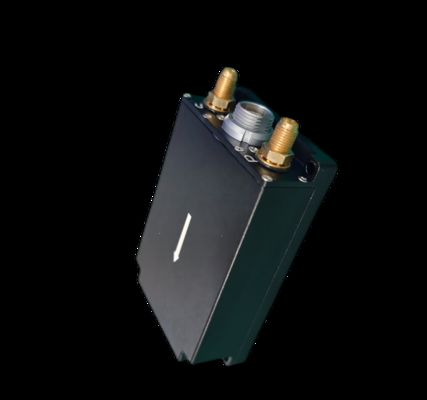

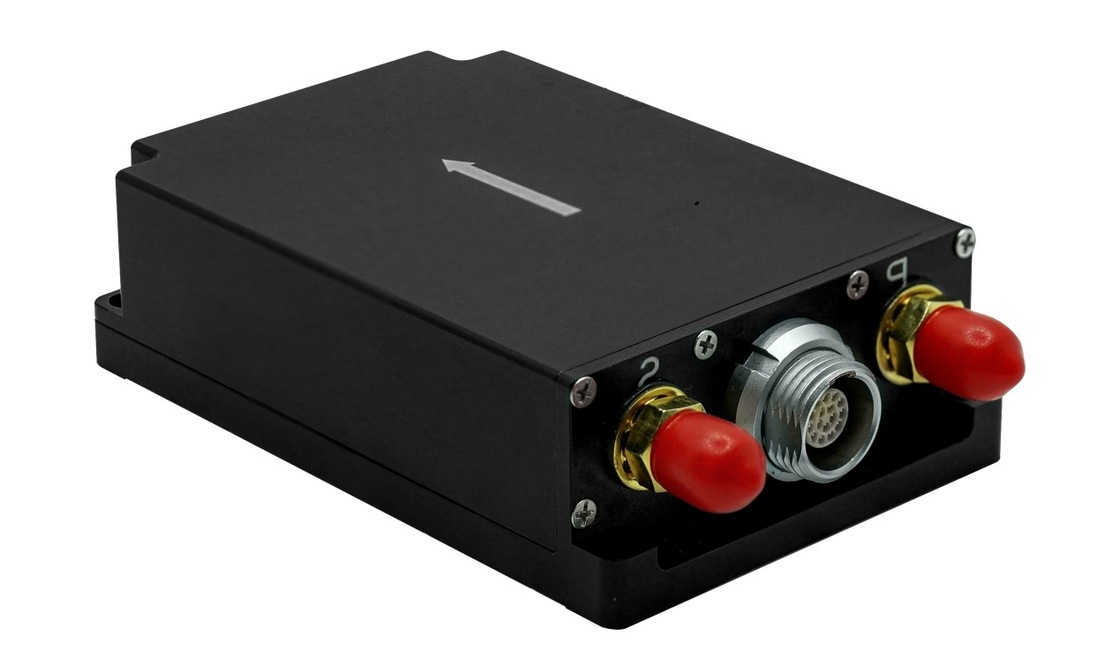

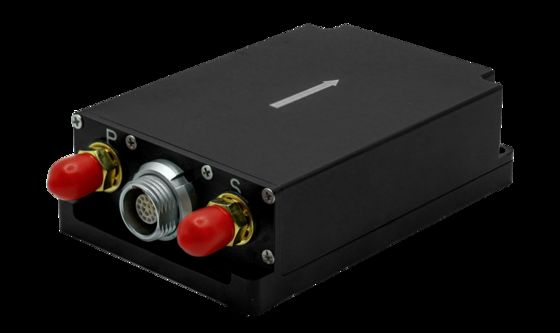

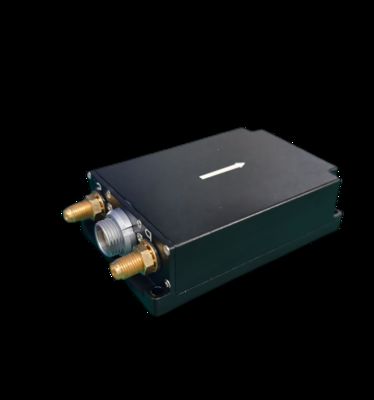

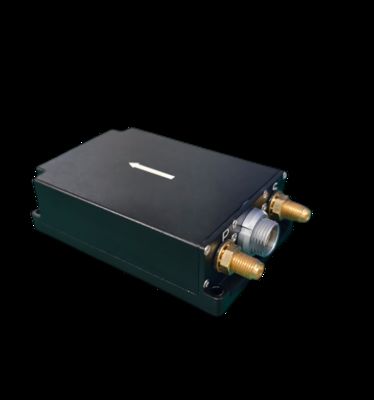

System nawigacji inercyjnej o wysokiej częstotliwości wyjścia danych z dokładnością kierunku 0,1°

Name: System nawigacji inercyjnej o wysokiej częstotliwości wyjścia danych z dokładnością kierunku 0,1°
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: INS100E
Price: 5,000.00 USD
Availability: InStock

Nazwa marki:	Firepower
Numer modelu:	INS100E
MOQ:	1
Warunki płatności:	L/C, T/T.
Zdolność do zaopatrzenia:	1000

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Dokładność nagłówka:

0,1°

Trzymanie kierunku:

0,2°/min

Dokładność postawy:

0,1°

Stabilność odchylenia żyroskopu:

4°/h

stabilność obciążenia:

00, 2 mg

Interfejs komunikacyjny:

RS232 RS422

Rozmiar:

80mm×53mm×23mm

Waga:

≤150g

Szczegóły pakowania:

Drewniane pudło

Możliwość Supply:

1000

Podkreślić:

Cyfrowy wyświetlacz 3-osiowy symulator ruchu

3-osiowy symulator ruchu Wysoka dokładność

3-osiowy symulator ruchu Stopień swobody

Opis produktu

Wysokiej częstotliwości system nawigacji inercyjnej z dokładnością namiaru 0,1°

Zintegrowany system nawigacyjny INS100E wyposażony jest w wbudowaną, wysokowydajną technologię MEMS żyroskopu i akcelerometru. Przetwarza wewnętrzne dane GNSS za pomocą zaawansowanych algorytmów fuzji wielu czujników i zintegrowanych rozwiązań nawigacyjnych, zachowując krótkoterminową zdolność nawigacji inercyjnej podczas utraty sygnału GNSS.

Zaprojektowany z myślą o wysokiej niezawodności i wyjątkowej adaptacji do środowiska, system ten obsługuje różnorodne zastosowania, w tym przemysłowe pojazdy bezzałogowe, statki morskie, komunikację w ruchu, mapowanie i platformy stabilizacyjne poprzez konfigurowalne konfiguracje oprogramowania.

Kluczowe funkcje

Zintegrowana nawigacja z wykorzystaniem wewnętrznych danych nawigacji satelitarnej
Wyjścia danych o pochyleniu, przechyłach, namiarze, pozycji, prędkości i czasie
Utrzymuje wyjście nawigacji inercyjnej podczas utraty sygnału GNSS
Funkcja utrzymania krótkoterminowej dokładności

Specyfikacje wydajności

Parametr	Specyfikacja (RMS)	Uwagi
Dokładność namiaru	0,1°	GNSS ważne
Utrzymanie namiaru	0,2°/min	Awaria GNSS
Dokładność orientacji	0,1°	GNSS ważne (L1/L2, RTK)
Utrzymanie orientacji	0,2°/min	Awaria GNSS
Dokładność pozycjonowania (pozioma)	1,5 m; 1 cm+1 ppm	Pojedynczy punkt L1/L2; Różnicowy
Dokładność pozycjonowania (pionowa)	2,5 m; 2 cm+1 ppm	Pojedynczy punkt L1/L2; Różnicowy
Utrzymanie pozycji	20 m	Awaria GNSS (60s)
Dokładność prędkości poziomej	0,1 m/s	GNSS ważne (L1/L2, RTK)
Zakres żyroskopu	±500°/s
Stabilność zera żyroskopu	4°/h	Wariancja Allana
Zakres akcelerometru	±16g	Konfigurowalny do 200g
Stabilność zera akcelerometru	0,2 mg	Wariancja Allana
Zimny start satelity	<30 sekund	Otwarte środowisko
Gorący start satelity	5 sekund	Otwarte środowisko

Specyfikacje techniczne

Kategoria	Specyfikacja
Typ odbiornika	BDS B1I/B2I/B3I, GPS L1C/A/L2P(Y)/L2C/L5, GLONASS G1/G2, Galileo E1/E5a/E5b, QZSS L1/L2/L5
Interfejsy komunikacyjne	2RS232, 1RS422
Napięcie wejściowe	9-36VDC
Pobór mocy	≤3W

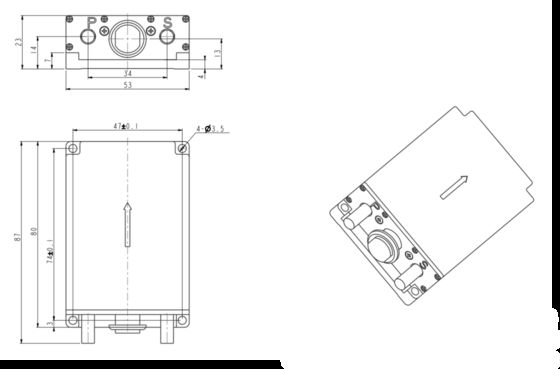

Wymiary	80 mm * 53 mm * 23 mm
Waga	≤150g
Temperatura pracy	-40℃ do +60℃
Temperatura przechowywania	-45℃ do +65℃
Odporność na wibracje	20-2000Hz, 6.06g
Odporność na uderzenia	30g, 11ms
Stopień ochrony	IP65
MTBF	30 000 godzin
Żywotność	>15 lat

Uwaga: Ważność GNSS wymaga 2m linii bazowej podwójnej anteny lub dynamicznego wyrównania pojedynczej anteny.
