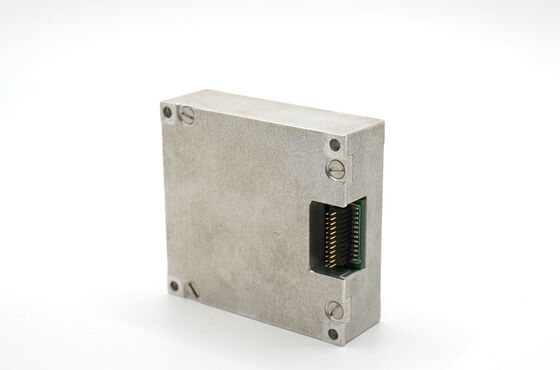

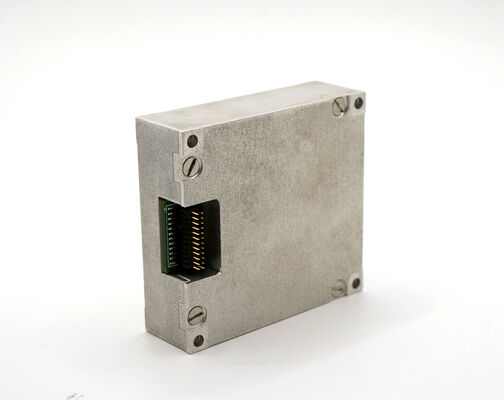

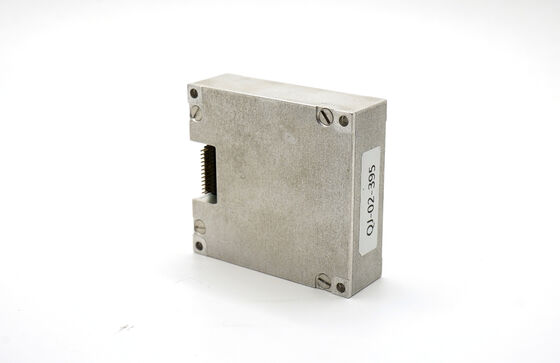

16488HB Jednostka pomiarowa inercji MEMS IMU z 0,8 deg/h Gyro 0,06 mg akcelerometrem i szerokością pasma 200 Hz dla urządzeń do wykrywania map

Name: 16488HB Jednostka pomiarowa inercji MEMS IMU z 0,8 deg/h Gyro 0,06 mg akcelerometrem i szerokością pasma 200 Hz dla urządzeń do wykrywania map
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: 16488HB
Price: 3,003.00 USD
Availability: InStock

Nazwa marki:	FIREPOWER
Numer modelu:	16488HB

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

Stabilność odchylenia:

0,8 stopnia/godz

Przepustowość łącza:

200 Hz

Dynamiczny zakres pomiaru:

500/2000 stopni/s

Losowy spacer:

0,15 stopnia/rt-godz

Rozmiar:

47x44x14mm

zakres akcelerometru:

16/200g

Stabilność odchylenia akcelerometru:

0,06 mg

Waga:

50g

Podkreślić:

MEMS inertial measurement unit IMU

surveying mapping equipment sensor

0.8 deg/h gyro 16488HB accelerometer

Opis produktu

AIdis16488 Inercyjna jednostka pomiarowa MEMS IMU 0,8 stopnia/h Żyroskopowy akcelerometr do geodezyjnego sprzętu mapującego

Przegląd produktu

Bezwładnościowy moduł pomiarowy MEMS 16488HB jest zoptymalizowany do zastosowań geodezyjnych i mapujących sprzęt wymagający dokładnej kompensacji ruchu. Żyroskop 0,8 st./h i akcelerometr 0,06 mg zapewniają precyzyjne dane dotyczące orientacji i prędkości dla mobilnych systemów LiDAR, fotogrametrii i zintegrowanych systemów GNSS/IMU. Pełna kompensacja temperatury zapewnia niezawodne pomiary w warunkach terenowych od -40 do +70°C.

Cechy produktu

Żyroskop 0,8 st./h i akcelerometr 0,06 mg do precyzyjnego wykrywania ruchu
Zintegrowany magnetometr i barometr do pełnej georeferencji
Pasmo 200 Hz do dynamicznej kompensacji ruchu platformy
SPI przy 2460 Hz do szybkiego gromadzenia danych
Zakres pracy od -40 do +70°C do użytku w terenie w każdych warunkach pogodowych
Kompaktowy rozmiar 47x44x14mm do przenośnych instrumentów pomiarowych

Obszar zastosowania

Mobilne systemy LiDAR i skanowania laserowego
Fotogrametria lotnicza i mapowanie ortomozaikowe
Zintegrowane pozycjonowanie GNSS/IMU do badań geoprzestrzennych
Modelowanie 3D miast i kontrola infrastruktury
Mapowanie podziemnych mediów i rurociągów

Specyfikacja produktu 16488HB

Parametr	Warunki testowe	Min	Typowy	Maks	Jednostka
Żyroskop
Dynamiczny zakres pomiarowy			500	2000	stopień/s
Zerowa stabilność odchylenia	Wariancja Allana, oś Z		0,8		stopnie/godz
Zerowa stabilność odchylenia	Wariancja Allana, oś X/Y		1.6		stopnie/godz
Zerowa stabilność odchylenia	Średnio 10 s, -40~+70°C, oś Z		3		stopnie/godz
Kątowy spacer losowy			0,15		stopnie/rt-godz
Nieliniowość współczynnika skali	Oś Z		0,01		%FS
Przepustowość łącza			200		Hz
Akcelerometr
Dynamiczny zakres pomiarowy			16	200	G
Zerowa stabilność odchylenia	Różnica Allana		0,06		mg
Przepustowość łącza			200		Hz
Magnetometr
Dynamiczny zakres pomiarowy			2.5		gaus
Dokładność kursu	30μT, 25°C		±2,5		st
Barometr
Dynamiczny zakres pomiarowy		300		1100	mbar
Komunikacja
Jednokierunkowy SPI	Szybkość transmisji			15	MHz
1-kierunkowy CAN	Szybkość transmisji			1	MHz
Częstotliwość próbkowania	SPI		2460		Hz
Elektryczny
Woltaż		3.0	3.3	3.6	V
Zużycie energii				1,5	W
Fizyczny
Rozmiar			474414		mm
Waga			50		G
Środowisko
Temperatura robocza		-40		70	°C
Wibracja			20-2000 Hz, 6,06 g
Uderzenie			1000 g, 0,5 ms
Niezawodność
MTBF			20000		H

Szybkość zmian temperatury ≤ 1°C/min, zakres -40°C do +70°C
Warunki wibracji: 6,06G, 20 Hz ~ 2000 Hz
