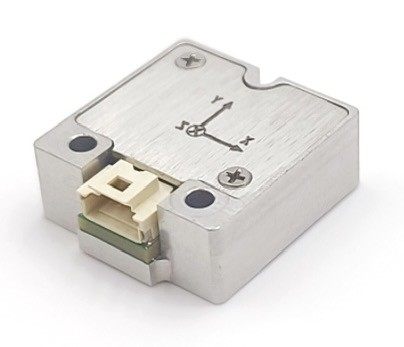

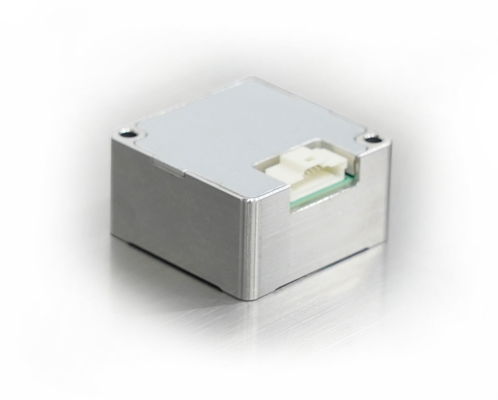

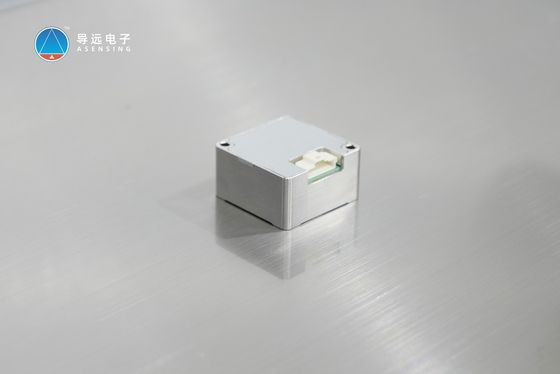

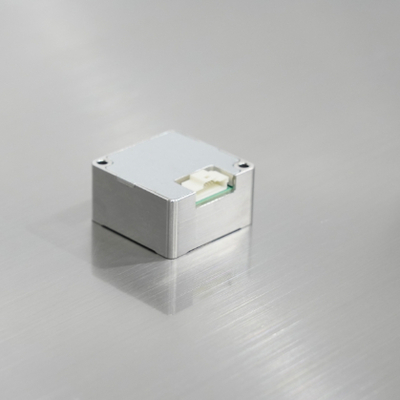

Kompaktowy i niskiej wagi czujnik inercyjny IMU

Name: Kompaktowy i niskiej wagi czujnik inercyjny IMU
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: GI200G-B0
Price: 3,003.00 USD
Availability: InStock

Nazwa marki:	Firepower
Numer modelu:	GI200G-B0
MOQ:	1
Cena £:	Negocjowalne
Warunki płatności:	T/T
Zdolność do zaopatrzenia:	500/miesiąc

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

Nazwa produktu:

Żyroskop IMU dla bezzałogowych statków powietrznych

Stabilność zerowego odchylenia żyroskopowego:

10°/godz. (GJB, 10s), 2,0°/godz. (ALLAN)

Zakres żyroskopowy:

±500º/s

Możliwość zerowego odchylenia akcelerometru:

0,5 mg

zakres akcelerometru:

±16g

Temperatura pracy:

-40~+80℃

Wibracja:

20~2000Hz

Pasmo:

200 Hz

Szczegóły pakowania:

gąbka + pudełko

Możliwość Supply:

500/miesiąc

Podkreślić:

Kompaktowy czujnik inercji IMU

Czujnik inercji bezzałogowego statku powietrznego

Niski czujnik inercyjny IMU

Opis produktu

Kompaktowy i lekki czujnik inercyjny IMU (Inertial Measurement Unit)

Opis produktu

GI200G-B0-IMU to inercyjna jednostka pomiarowa (IMU) oparta na technologii mikromaszynowej (MEMS), z wbudowanym wysokowydajnym żyroskopem MEMS i akcelerometrem MEMS, wyprowadzająca 3 prędkości kątowe i 3 przyspieszenia.

GI200G-B0-IMU charakteryzuje się wysoką niezawodnością i silną adaptacją do środowiska. Dopasowując różne oprogramowanie, produkt może być szeroko stosowany w taktycznych i przemysłowych UAV, inteligentnej amunicji, systemach naprowadzania i innych dziedzinach.

Główne funkcje

Trójosiowy cyfrowy żyroskop:
1. ±500º/s (MAX:±2000 °/s) zakres pomiaru dynamicznego;
2. Stabilność przesunięcia zerowego: 10 °/h (GJB, 10s), 2.0 °/h (ALLAN);
Trójosiowy cyfrowy akcelerometr:
1. ±16g (MAX:±200g) zakres pomiaru dynamicznego;
2. Stabilność przesunięcia zerowego: 0.5mg (GJB, 10s), 0.1mg (ALLAN);
Wysoka niezawodność: MTBF > 20000h;
Gwarantowana dokładność w pełnym zakresie temperatur (-40 ℃ ~ 80 ℃): wbudowany wysokowydajny algorytm kalibracji i kompensacji temperatury;
Nadaje się do pracy w warunkach silnych wibracji
Interfejs 1-kanałowy UART

Wskaźniki techniczne

Parametr			Warunki testowe	Wartość typowa	Jednostka
Prędkość kątowa	Zakres		Gramofon	50,010,002,000	°/s
	Przesunięcie zerowe	Stabilność	10 s średnia, + 70 ℃, + 20 ℃, -40 ℃	10	°/h
		Stabilność	Wariancja Allana, + 20 ℃	2	°/h
		Całkowita zmienność temperatury przesunięcia zerowego	-40 ℃ ~ + 70 ℃, 1 ℃/min, 10 s średnia, 1σ	±0.05	°/s
		Przesunięcie zerowe	Zakres przesunięcia zerowego	±0.1	°/s
	Współczynnik skali	Nieliniowość	+20℃	0.01	%FS
	Współczynnik skali	Dokładność współczynnika skali	Zmiana w cyklu życia, test przyspieszony	0.2	%FS
	Termin wrażliwości na przyspieszenie			8	°/h/g
	Szerokość pasma		3dB	200	Hz
	Opóźnienie danych		Z wyłączeniem czasu transmisji	＜5	ms
Przyspieszenie	Zakres			16,200	g
	Przesunięcie zerowe	Stabilność	10 s średnia, + 70 ℃, + 20 ℃, -40 ℃	0.5	mg
		Stabilność	Wariancja Allana, + 20 ℃	0.1	mg
		Całkowita zmienność temperatury przesunięcia zerowego	-40 ℃ ~ + 70 ℃, 1 ℃/min zmienność	1	mg
		Przesunięcie zerowe	Zakres przesunięcia zerowego	5	mg
	Współczynnik skali	Powtarzalność kolejnych startów	+70℃,+20℃,-40℃	100	ppm
		Nieliniowość	+20℃	0.02	%FS
		Dokładność współczynnika skali	Zmiana w cyklu życia, test przyspieszony zamiast	0.3	%FS
	Szerokość pasma		3dB	200	Hz
Czas uruchomienia			Czas od włączenia do uzyskania ważnych danych wyjściowych	500	ms
3 osie żyroskopu i 3 osie przyspieszenia			+70℃,+20℃,-40℃	0.05	°
Stopień braku ortogonalności między dowolnymi dwiema osiami			+70℃,+20℃,-40℃	0.05	°
Wymiary ogólne			DxSxW	22.4×24×9	mm
Waga				10	g
Zasilanie				5±0.5	V
Tętnienia			P-p	100	mV
Zużycie energii				0.5	W
Środowisko użytkowania			Temperatura pracy-	-40~+80	℃
			Temperatura przechowywania	-45~+85	℃
			Uderzenie	1000g,0.5ms
			Wibracje	20~2000Hz,
			Wibracje	6.06g
Częstotliwość aktualizacji komunikacji			1-kanałowy UART	500 (domyślnie)	Hz
Częstotliwość aktualizacji komunikacji			1-kanałowy UART	1000 (Max)	Hz
Szybkość transmisji komunikacji			1-kanałowy UART	460.8 (domyślnie)	kbps
Szybkość transmisji komunikacji			1-kanałowy UART	921.6 (Max)	kbps
Niezawodność			MTBF	20000	h
Niezawodność			Czas pracy ciągłej	120	h

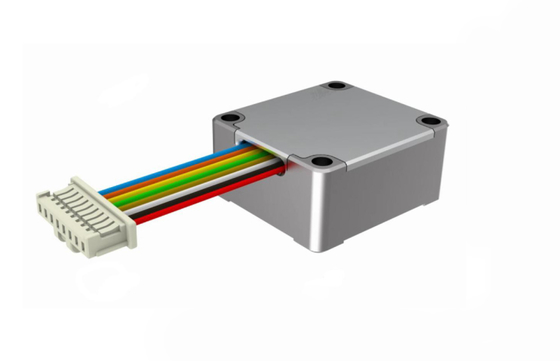

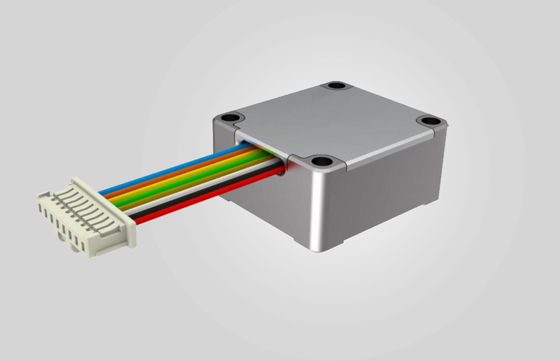

Interfejs elektryczny

GI200G-B0-IMU przyjmuje 6-pinowe złącze krajowe z funkcją blokady do wzajemnych połączeń.

Model interfejsu: A1008 WR-S-6P, zalecany terminal dopasowujący to A1008H-6P + A1008-T/G lub 5013300600 (6p) + 5013340000.

Kompaktowy i niskiej wagi czujnik inercyjny IMU 0

Wymiar produktu

L22.4mm x W24mm x H9mm(L x W x H)
