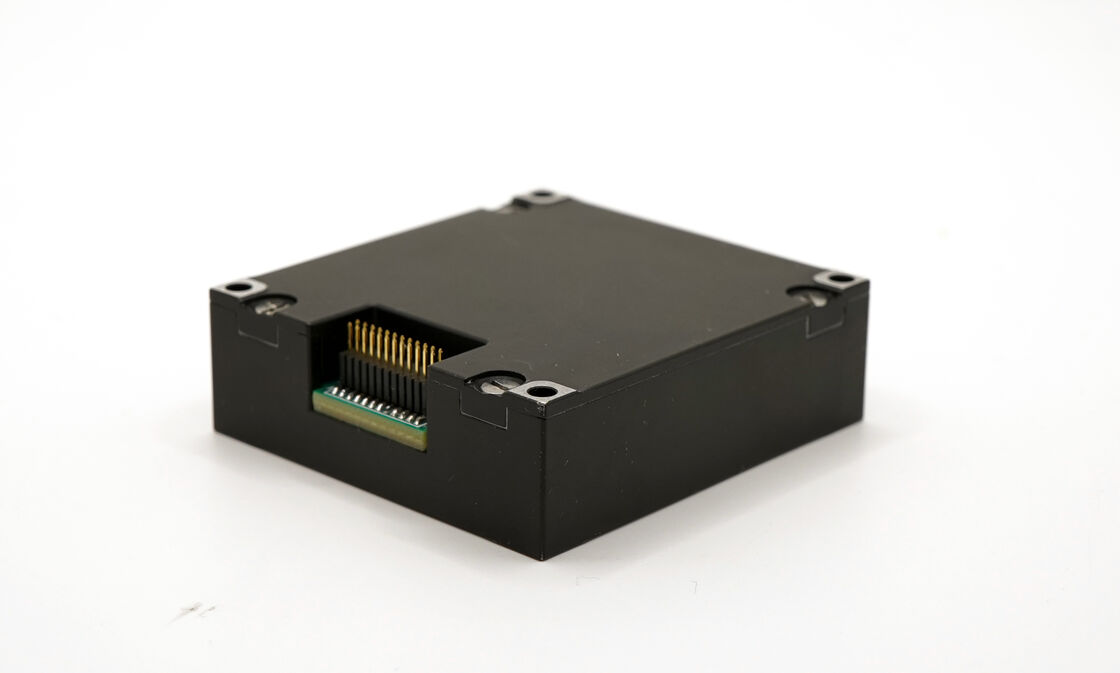

9DOF Jednostka pomiarowa inercjalna z magnetometrem do stabilizacji gimbla

Name: 9DOF Jednostka pomiarowa inercjalna z magnetometrem do stabilizacji gimbla
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: 16488HB
Price: 600 USD
Availability: InStock

Nazwa marki:	FIREPOWER
Numer modelu:	16488HB
MOQ:	1
Cena £:	600$
Warunki płatności:	D/a, t/t
Zdolność do zaopatrzenia:	500/miesiąc

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

Dynamiczny zakres pomiaru:

500/2000°/s

Stabilność odchylenia:

0,8°/godz

Losowy spacer:

0,15°/√ godz

Przepustowość łącza:

200 Hz

zakres akcelerometru:

16/200g

Stabilność odchylenia akcelerometru:

0,06 mg

Rozmiar:

47×44×14mm

waga:

50g

Szczegóły pakowania:

Karton + gąbka

Możliwość Supply:

500/miesiąc

Opis produktu

9DOF Jednostka Pomiaru Inercyjnego z Magnetometrem do Stabilizacji Gimbala

Przegląd produktu

Model 16488HB to wszechstronna jednostka pomiaru inercyjnego MEMS, zaprojektowana do dostarczania dokładnych danych o prędkości kątowej i przyspieszeniu w 3 osiach dla różnorodnych zastosowań. Obsługuje interfejsy SPI (próbkowanie 2460 Hz) i CAN (próbkowanie 200 Hz), ma kompaktowe wymiary 47x44x14 mm i waży 50 g. Jego wysoka adaptacyjność środowiskowa sprawia, że nadaje się do bezzałogowych platform, platform stabilizujących i mobilnych systemów komunikacyjnych.

Cechy produktu

Trójosiowy żyroskop cyfrowy:
A) Zakres pomiaru dynamicznego ±2000°/s

B) Stabilność zerowego dryfu: 3°/H (GJB, 10S, oś Z), 0,8°/H (ALLAN, oś Z)
Trójosiowy akcelerometr cyfrowy:
A) Zakres pomiaru dynamicznego ±200g

B) Stabilność zerowego dryfu: 0,4 mg (GJB, 10S), 0,06 mg (ALLAN)
Trójosiowy magnetometr cyfrowy: 2,5 gussa
Ciśnieniomierz cyfrowy: 300 mbar ~ 1100 mbar
Wysoka niezawodność: MTBF 20000 h
Gwarantowana dokładność w pełnym zakresie temperatur (-40°C ~ +80°C): Wbudowany wysokowydajny algorytm kalibracji i kompensacji temperatury
Nadaje się do pracy w warunkach silnych wibracji (6,06 G, 20~2000 Hz)
Nadaje się do pracy w warunkach dużych udarów (1000 G, 0,5 ms)

Obszar zastosowań

Bezzałogowy nośnik ruchu

Komunikacja w ruchu

Geodezja i kartografia

Platforma stabilizująca

Specyfikacje produktu

Parametr	Warunki testowe	Minimum	Typowo	Maksimum	Jednostka
Żyroskop
Zakres pomiaru dynamicznego			500	2000	°/s
Stabilność zerowego dryfu	Wariancja Allana, oś Z		0,8		°/h
Stabilność zerowego dryfu	Wariancja Allana, osie X i Y		1,6		°/h
Stabilność zerowego dryfu	Średnia 10s (-40°C~+70°C, stała temperatura), oś Z		3		°/h
Stabilność zerowego dryfu	Średnia 10s (-40°C~+70°C, stała temperatura), osie X i Y		6		°/h
Dokładność współczynnika skali	Oś Z		0,3		%
Dokładność współczynnika skali	Osie X i Y		0,6		%
Szum kątowy			0,15		°/√hr
Pasmo przenoszenia			200		Hz
Akcelerometr
Zakres pomiaru dynamicznego			16	200	g
Stabilność zerowego dryfu	Wariancja Allana		0,06		mg
Dokładność współczynnika skali			0,5		%
Pasmo przenoszenia			200		Hz
Magnetometr
Zakres pola magnetycznego	Brg,xy		±13		gussa
Zakres pola magnetycznego	Brg,z		±25		gussa
Dokładność kursu	30 μT poziomy składowy pola geomagnetycznego, 25°C		±2,5		stopnie
Charakterystyka elektryczna
Napięcie		3,0	3,3	3,6	V
Pobór mocy				1,5	W
Czas ustalania	Od 0 V do 3,3 V			80	ms
Charakterystyka konstrukcyjna
Rozmiar			47x44x14		mm
Waga			50		g
Środowisko użytkowania
Temperatura pracy		-40		70	°C
Wibracje			20~2000 Hz, 6,06 g
Uderzenia			1000 g, 0,5 ms
Niezawodność
MTBF			20000		h
Ciągły czas pracy			120		h

①: Obliczanie zerowego odchylenia całego procesu zmiany temperatury, szybkość zmiany temperatury wynosi ≤1°C/min, a zakres temperatur wynosi -40°C~+70°C

②: Warunek wibracji to 6,06 G, 20 Hz~2000 Hz
