ADIS16495 Taktyczna 10-stopniowa jednostka pomiaru inercyjnego klasy taktycznej dla systemu nawigacji inercyjnej

Name: ADIS16495 Taktyczna 10-stopniowa jednostka pomiaru inercyjnego klasy taktycznej dla systemu nawigacji inercyjnej
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: 16488HB
Price: 600 USD
Availability: InStock

Nazwa marki:	FIREPOWER
Numer modelu:	16488HB
MOQ:	1
Cena £:	600$
Warunki płatności:	D/a, t/t
Zdolność do zaopatrzenia:	500/miesiąc

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

Dynamiczny zakres pomiaru:

500/2000°/s

Stabilność odchylenia:

0,8°/godz

Losowy spacer:

0,15°/√ godz

Przepustowość łącza:

200 Hz

zakres akcelerometru:

16/200g

Stabilność odchylenia akcelerometru:

0,06 mg

Rozmiar:

47×44×14mm

waga:

50g

Szczegóły pakowania:

Karton + gąbka

Możliwość Supply:

500/miesiąc

Opis produktu

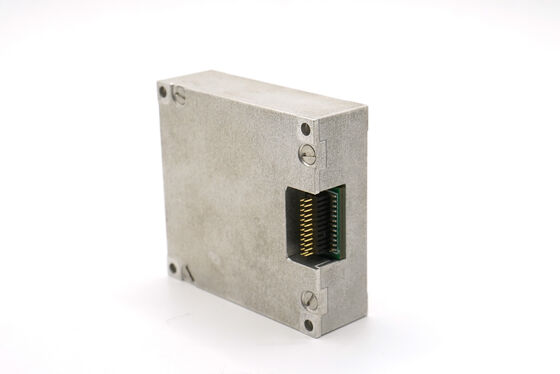

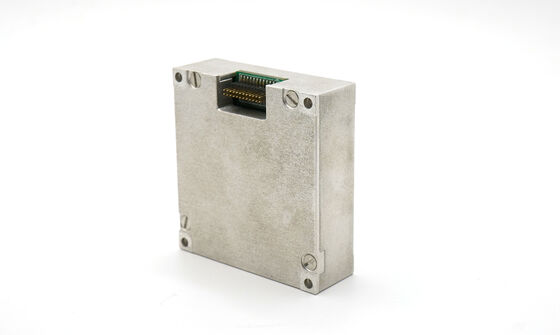

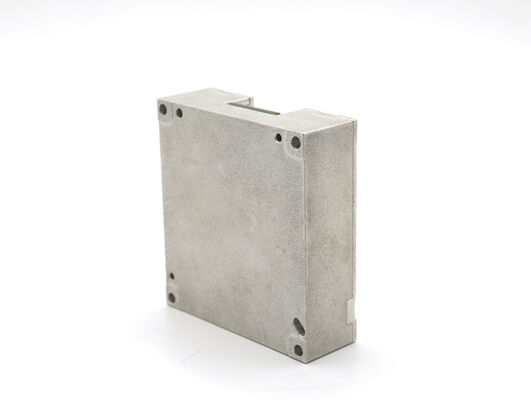

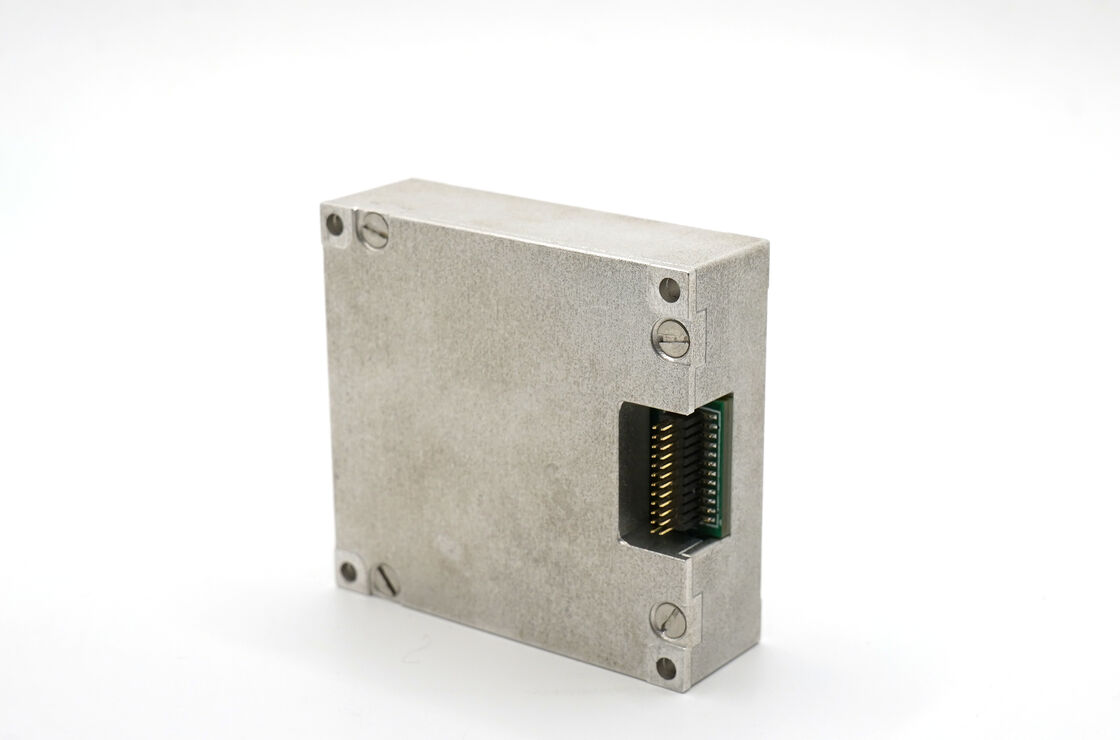

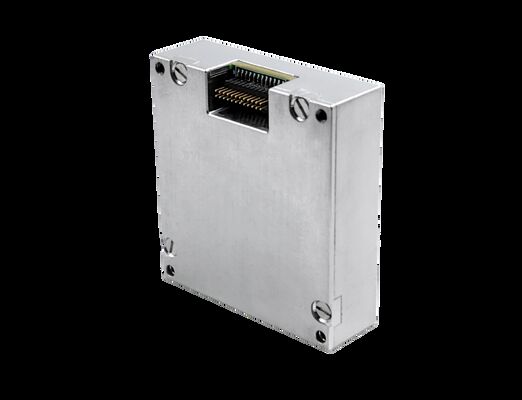

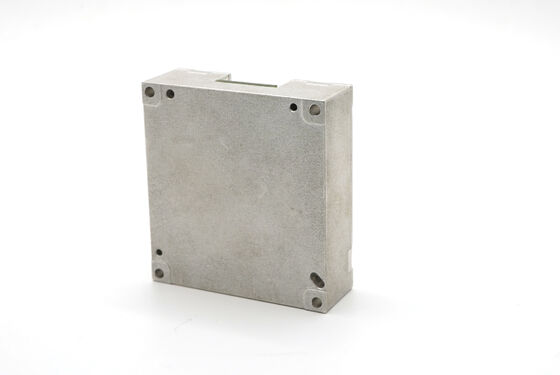

ADIS16495 Jednostka pomiarowa inercji taktycznej klasy 10-DOF dla systemu nawigacji inercyjnej

Przegląd produktu

Wysokiej niezawodności MEMS IMU 16488HB integruje 3-osiowy giroskop, akcelerometr, magnetometr i barometr do kompleksowego wykrywania ruchu.akcelerometr 0.06 mg) oraz odporność na silne wibracje (20~2000Hz, 6.06G) i uderzenia (1000G, 0.5ms) sprawiają, że jest idealny do bezzałogowych nośników ruchu i zadań stabilizacyjnych w przemyśle.

Cechy produktu

Gyroskop cyfrowy o trzech ośach:
- Zakres dynamicznego pomiaru ±2000o/s
- Stabilność zerowa: 3°/H (GJB, 10S, oś Z), 0,8°/H (ALLAN, oś Z)
Trójosiowy cyfrowy akcelerometr:
- Zakres dynamicznego pomiaru ±200 g
- Stabilność zerowa: 0, 4 mg (GJB, 10S), 0, 06 mg (ALLAN)
Trójosiowy magnetometr cyfrowy:2.5g aus
Barometr cyfrowy:300mbar ~ 1100mbar
Wysoka niezawodność:MTBF 20000h
Gwarantowana dokładność w całym zakresie temperatury (-40°C ~ +80°C):Wbudowany algorytm kalibracji i kompensacji temperatury o wysokiej wydajności
Odpowiednie do pracy w warunkach silnych drgań (6,06 G, 20~2000 Hz)
Odpowiednie do pracy w warunkach dużego uderzenia (1000G, 0,5 ms)

Obszar zastosowania

Bezzałogowy nośnik ruchu
Komunikacja w ruchu
Badania i mapowanie
Platforma stabilizująca

Specyfikacja produktu

Parametry	Warunki badania	Wartość minimalna	Wartość typowa	Wartość maksymalna	Jednostka
Gyroskop
Zakres dynamicznego pomiaru			500	2000	°/s
Stabilność zerowa	Wariancja Allana, oś Z		0.8		°/h
Stabilność zerowa	Wariancja Allan, osi X i Y		1.6		°/h
Stabilność zerowa	Średnia 10s (-40°C~+70°C, temperatura stała), oś Z		3		°/h
Stabilność zerowa	Średnia 10s (-40°C~+70°C, temperatura stała), oś X i oś Y		6		°/h
Zerowa stronniczość	Zakres zerowego uprzedzenia, oś Z		± 0.07		°/s
Zerowa stronniczość	Zakres zerowego stronniczości, oś X i oś Y		± 0.2		°/s
Zerowa zmiana stronniczości w całym zakresie temperatury, oś Z			± 0.02		°/s
Zmiana stronniczości zerowej w zakresie temperatury, osi X i Y			± 0.06		°/s
Powtarzalność kolejnych startów, oś Z			0.002
Powtarzalność kolejnych startów, oś X i oś Y			0.006
Powtarzalność startu z dnia na dzień, oś Z			0.003		/s
Rozpocznij powtórzenie dzień po dniu, oś X i oś Y			0.009		°/s
Wpływ przyspieszenia liniowego na przesunięcie			0.002		°/s/g
Wpływ wibracji na zerowy stronniczość, zmiana przed i po wibracji			0.002		°/s/g
Wpływ wibracji na zerowy stronniczość, zmiany przed i podczas wibracji			0.002		°/s/g
Współczynnik skali	Dokładność współczynnika skali, oś Z		0.3		%
Współczynnik skali	Dokładność współczynnika skali, osi X i Y		0.6		%
Nieliniowość współczynnika skali, oś Z			0.01		% FS
Nieliniowość czynnika skali, osi X i Y			0.02		% FS
Przypadkowe chodzenie kątowe			0.15		°/√h
Gęstość hałasu			0.001		°/s/√Hz
Rozstrzygnięcie			3.052×10−7		/s/LSB
Przepustowość			200		Hz
Akcelerometr
Zakres dynamicznego pomiaru			16	200	g
Stabilność zerowa	Waryans Allan		0.06		mg
Stabilność zerowa	Średnia 10s (-40°C~+70°C, stała temperatura)		0.4		mg
Zerowa stronniczość	Zakres zerowego zróżnicowania		2		mg
Zmiana stronniczości zerowej w całym zakresie temperatury, wartość szczytowa do szczytowej			4		mg
Powtarzalność kolejnych startów			0.5		mg
Powtarzalność rozpoczyna się codziennie			0.8		mg
Współczynnik temperatury zerowego uprzedzenia		0.05	0.1		mg/°C
Współczynnik skali	Dokładność współczynnika skali		0.5		%
Nieliniowość współczynnika skali			0.1		% FS
Szybkość i przypadkowy spacer			0.029		m/s/√hr
Gęstość hałasu			0.025		mg/√Hz
Rozstrzygnięcie			1.221×10−8		g/LSB
Przepustowość			200		Hz
Magnetometr
Zakres pola magnetycznego	Brg, sexy.		±13		Gauss
Zakres pola magnetycznego	Brg,z		± 25		Gauss
Rozstrzygnięcie			0.3		μT
Dokładność kursu	30 μT poziomego składnika geomagnetycznego, 25°C		± 2.5		g
Zakres dynamicznego pomiaru			2.5		Gauss
Zerowa stronniczość	Środowisko niemagnetyczne		15		- Nie, nie.
Barometr
Zakres dynamicznego pomiaru		300		1100	mbar
Zerowa stronniczość			4.5		mbar
Interfejs komunikacji
SPI jednokierunkowe	Stawka Baud			15	MHz
1 kierunek CAN	Stawka Baud			1	MHz
Częstotliwość pobierania próbek	SPI	2460	2460		Hz
Częstotliwość pobierania próbek	Potrafią	200
Charakterystyka elektryczna
napięcie		3.0	3.3	3.6	V
Zużycie energii				1.5	W
Ripple	P-P			100	mV
Czas rozliczenia	Od 0V do 3,3V			80	ms
Charakterystyka strukturalna
Wielkość			47x44x14		mm
Waga			50		g
Wykorzystanie środowiska
Temperatura pracy		-40		70	°C
Temperatura przechowywania		-45		75	°C
Wibracje			20~2000 Hz, 6,06 g
Wpływ			1000 g, 0,5 ms
Niezawodność
MTBF			20000		h
Nieprzerwany czas pracy			120		h

①: Oblicz odchylenie zerowe całego procesu zmiany temperatury, szybkość zmiany temperatury ≤1°C/min, a zakres temperatury -40°C~+70°C

②: Warunek drgań wynosi 6,06G, 20Hz~2000Hz
