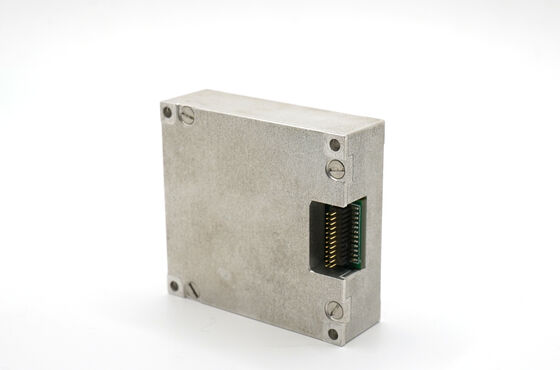

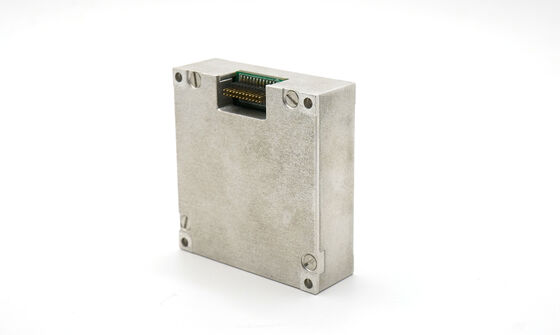

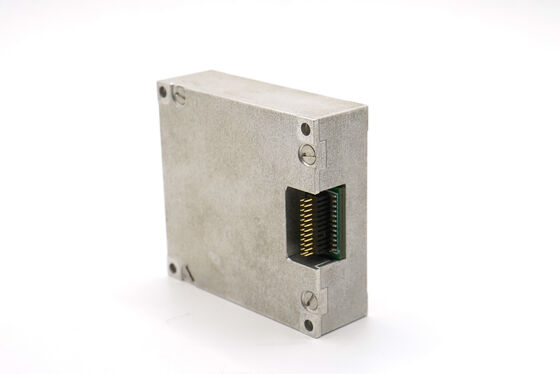

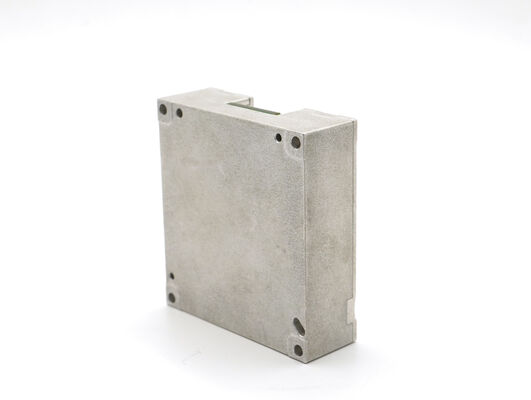

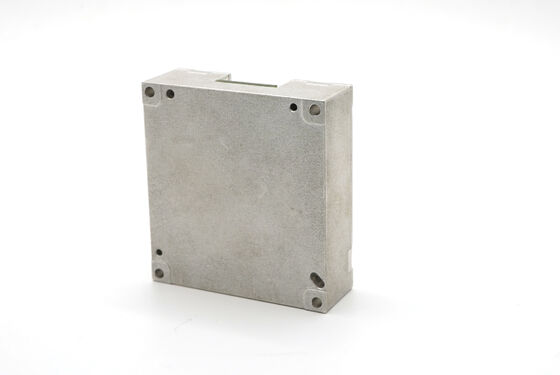

ADIS16488 10-osiowa jednostka pomiarowa inercji o stabilności stronniczości 0,8°/h dla pojazdów bezzałogowych

Name: ADIS16488 10-osiowa jednostka pomiarowa inercji o stabilności stronniczości 0,8°/h dla pojazdów bezzałogowych
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: 16488HB
Price: 600 USD
Availability: InStock

Nazwa marki:	FIREPOWER
Numer modelu:	16488HB
MOQ:	1
Cena £:	600$
Warunki płatności:	D/a, t/t
Zdolność do zaopatrzenia:	500/miesiąc

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

Dynamiczny zakres pomiaru:

500/2000°/s

Stabilność odchylenia:

0,8°/godz

Losowy spacer:

0,15°/√ godz

Przepustowość łącza:

200 Hz

zakres akcelerometru:

16/200g

Stabilność odchylenia akcelerometru:

0,06 mg

Rozmiar:

47×44×14mm

waga:

50g

Szczegóły pakowania:

Karton + gąbka

Możliwość Supply:

500/miesiąc

Opis produktu

Przegląd produktu

Zbudowany z zaawansowaną technologią MEMS, 16488HB IMU dostarcza dokładne 3-osiowe dane prędkości kątowej i 3-osiowego przyspieszenia dla zastosowań przemysłowych i handlowych.Wyposażone w trójosiowy magnetometr (2.5 gauss) i barometru cyfrowego (300-1100mbar), obsługuje wysoką precyzję pozycjonowania i śledzenia ruchu.Wyjątkowo sprawdza się w bezzałogowych transporterach., komunikacja w ruchu i projekty mapowania.

Cechy produktu

Gyroskop cyfrowy o trzech ośach:
1. dynamiczny zakres pomiarów ± 2000o/s;
2. Stabilność zerowego odchyleń: 3 °/H (GJB, 10S, oś Z), 0,8 °/H (ALLAN, oś Z);
Trójosiowy cyfrowy akcelerometr:
1. zakres pomiarów dynamicznych ± 200 g;
2. Stabilność zerowa: 0,4 mg (GJB, 10S), 0,06 mg (ALLAN);
Trójosiowy magnetometr cyfrowy: 2,5 g auss
Barometr cyfrowy: 300mbar ~ 1100mbar
Wysoka niezawodność: MTBF 20000h;
Gwarantowana dokładność w całym zakresie temperatur (-40 °C ~ + 80 °C):

wbudowany algorytm kalibracji i kompensacji temperatury o wysokiej wydajności;
Przystosowane do pracy w warunkach silnych drgań (6,06 G, 20 ~ 2000 Hz);
Przystosowane do pracy w warunkach dużych uderzeń (1000 G, 0,5 ms);

Obszar zastosowania

Bezzałogowy nośnik ruchu
Komunikacja w ruchu
Badania i mapowanie
Platforma stabilizująca

Wskaźniki produktu

16488HB Wskaźnik produktów

Parametry		Warunki badania	Wartość typowa	Wartość maksymalna	Jednostka
Gyroskop	Zakres dynamicznego pomiaru		500	2000	°/s
	Stabilność zerowa	Wariancja Allana, oś Z	0.8		°/h
		Wariancja Allan, osi X i Y	1.6		°/h
		średnia 10 s (-40 °C ~ + 70 °C, stała temperatura), Oś Z	3		°/h
		średnia 10 s (-40 °C ~ + 70 °C, stała temperatura), osi X i osi Y	6		°/h
	Zerowa stronniczość	Zakres zerowego uprzedzenia, oś Z	± 0.07		°/s
		Zakres zerowego stronniczości, oś X i oś Y	± 0.2		°/s
		Zmiana zerowej stronniczości w całym zakresie temperatury, oś Z 1	± 0.02		°/s
		Zmiana temperatury, X i Y Oś 1	± 0.06		°/s
		Powtarzalność kolejnych startów, oś Z	0.002
		Powtarzalność kolejnych startów, oś X i oś Y	0.006
		Powtarzalność startu z dnia na dzień, oś Z	0.003		/s
		Rozpocznij powtórzenie dzień po dniu, oś X i oś Y	0.009		°/s
		Wpływ przyspieszenia liniowego na przesunięcie	0.002		°/s/g
		Wpływ drgań na zerowy stronniczość, zmiana przed i po wibracji 2	0.002		°/s/g
		Wpływ wibracji na zerowy stronniczość, zmiany przed i podczas wibracji 2	0.002		°/s/g
	Współczynnik skali	Dokładność współczynnika skali, oś Z	0.3		%
		Dokładność współczynnika skali, osi X i Y	0.6		%
		Nieliniowość współczynnika skali, oś Z	0.01		% FS
		Nieliniowość czynnika skali, osi X i Y	0.02		% FS
	Przypadkowe chodzenie kątowe		0.15		°/ √h
	Gęstość hałasu		0.001		°/s/ √Hz
	Rozstrzygnięcie		3.052*10-7		/s/LSB
	Przepustowość		200		Hz

Parametry		Warunki badania	Wartość minimalna	Wartość typowa	Wartość maksymalna	Jednostka
Akcelerometr	Zakres dynamicznego pomiaru			16	200	g
	Stabilność zerowa	Waryans Allan		0.06		mg
	Stabilność zerowa	Średnia 10 s (-40 °C ~ + 70 °C, stała temperatura)		0.4		mg
	Zerowa stronniczość	Zakres zerowego zróżnicowania		2		mg
		Zmiana stronniczości zerowej w całym zakresie temperatur, wartość szczytowa do szczytowej 1		4		mg
		Powtarzalność kolejnych startów		0.5		mg
Powtarzalność rozpoczyna się codziennie			0.8		mg
Współczynnik temperatury zerowego uprzedzenia			0.05	0.1	mg/°C
Magnetometr	Zakres pola magnetycznego	Brg, sexy.		±13		Gauss
	Zakres pola magnetycznego	Brg,z		± 25		Gauss
	Rozstrzygnięcie			0.3		μT
	Dokładność kursu	30 μT poziomego składnika geomagnetycznego, 25 °C		± 2.5		g
	Zakres dynamicznego pomiaru			2.5		Gauss
	Zerowa stronniczość	Środowisko niemagnetyczne		15		- Nie, nie.
Barometr	Zakres dynamicznego pomiaru		300		1100	mbar
Barometr	Zerowa stronniczość			4.5		mbar
Interfejs komunikacji	SPI jednokierunkowe	Stawka Baud			15	MHz
	SPI jednokierunkowe	Częstotliwość pobierania próbek	SPI		2460	2460	Hz
	Jednostronne C A N	Stawka Baud			1	MHz
	Jednostronne C A N	Potrafią			200
Właściwości elektryczne	napięcie		3.0	3.3	3.6	V
	Zużycie energii				1.5	W
	Ripple	P-P			100	mV
	Czas rozliczenia	Od 0 V do 3 V.			80	ms
Cechy strukturalne	Wielkość			474414		mm
Cechy strukturalne	Waga			50		g
Środowisko użytkowania	Temperatura pracy		-40		70	°C
	Temperatura przechowywania		-45		75	°C
	Wibracje			20~2000 Hz, 60,06 g
	Wpływ			1000 g,00,5 ms
Niezawodność	MTBF			20000		h
Niezawodność	Nieprzerwany czas pracy			120		h
①: Obliczyć odchylenie zerowe całego procesu zmiany temperatury, przy czym szybkość zmiany temperatury wynosi ≤ 1 °C/min, a zakres temperatur wynosi -40 °C ~ + 70 °C ②: Warunek drgań wynosi 6,06 G, 20Hz ~ 2000Hz
