ADIS16475 Całkowicie kalibrowana jednostka IMU z kompensacją temperatury i błędnego ustawienia

Name: ADIS16475 Całkowicie kalibrowana jednostka IMU z kompensacją temperatury i błędnego ustawienia
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: 16488HB
Price: 500 USD
Availability: InStock

Nazwa marki:	FIREPOWER
Numer modelu:	16488HB
MOQ:	1
Cena £:	500$
Warunki płatności:	L/C, T/T
Zdolność do zaopatrzenia:	500/miesiąc

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Losowy spacer:

0,15°/√h

Zerowa stabilność odchylenia:

0,8°/godz

Interfejs komunikacyjny:

1 kanał SPI/CAN

Losowy spacer akcelerometru:

0,05 ~ 0,07 m/s/h-², 1 sigma

Maksymalna prędkość kątowa:

±500/2000°/s

Dokładność współczynnika skali żyroskopowej:

0,3%

Zakres akcelerometru:

±16/200g

Rozmiar:

47×44×14mm

Szczegóły pakowania:

gąbka + karton

Możliwość Supply:

500/miesiąc

Podkreślić:

całkowicie kalibrowany czujnik IMU

IMU z kompensacją temperatury

skompensowany akcelerometr IMU w przypadku błędnego ustawienia

Opis produktu

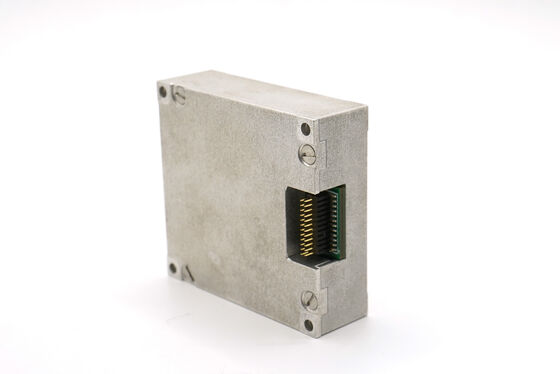

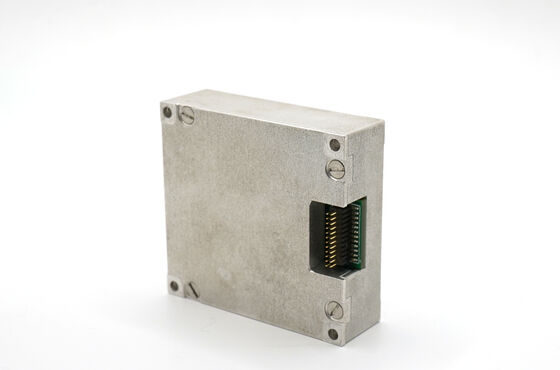

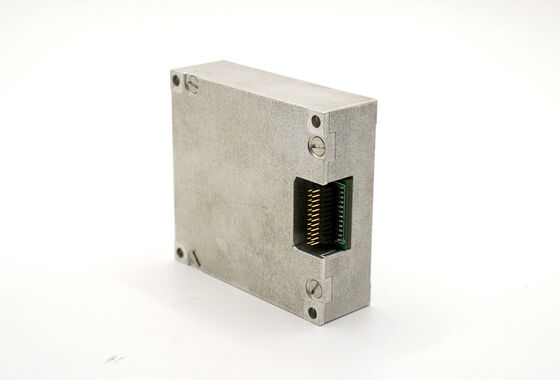

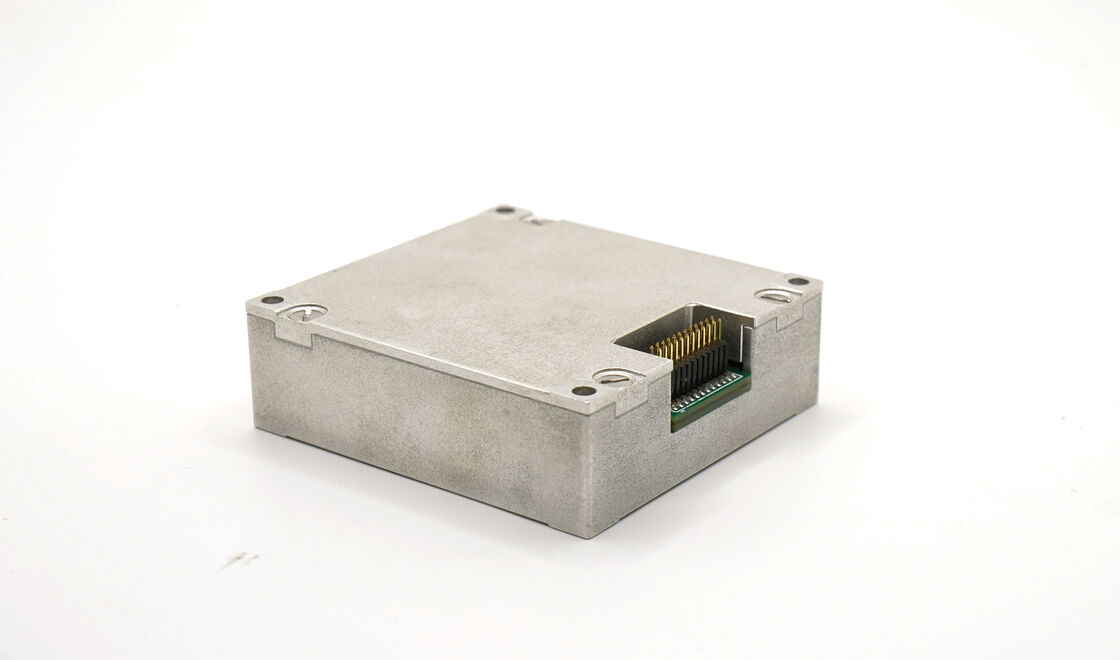

ADIS16475 W pełni skalibrowany IMU z kompensacją temperatury i niewspółosiowości

IMU 16488HB zapewnia bardzo dokładne wykrywanie ruchu, wyposażony w trójosiowy żyroskop MEMS i akcelerometr. Dzięki wysokiemu współczynnikowi MTBF i wytrzymałej konstrukcji urządzenie to może zastąpić Adis 16497 w zastosowaniach wymagających niezawodnego śledzenia ruchu, takich jak geodezja, pojazdy bezzałogowe i komunikacja w ruchu.

Cechy produktu

Trójosiowy żyroskop cyfrowy

Zakres pomiaru dynamicznego ±2000°/s
Stabilność zerowego obciążenia: 3°/h (GJB, 10S, oś Z), 0,8°/h (ALLAN, oś Z)

Trójosiowy cyfrowy akcelerometr

Zakres pomiaru dynamicznego ±200g
Stabilność zera: 0,4 mg (GJB, 10S), 0,06 mg (ALLAN)

Dodatkowe czujniki

Trójosiowy magnetometr cyfrowy: 2,5 gaussa
Barometr cyfrowy: 300 mbar ~ 1100 mbar

Wydajność i niezawodność

Wysoka niezawodność: MTBF 20 000 godzin
Gwarantowana dokładność w pełnym zakresie temperatur (-40℃ do +80℃)
Wbudowany, wysokowydajny algorytm kalibracji i kompensacji temperatury
Nadaje się do pracy w warunkach silnych wibracji (6,06G, 20-2000 Hz)
Nadaje się do pracy w warunkach dużych uderzeń (1000 G, 0,5 ms)

Dane techniczne

Parametr	Warunki testu	Minimum	Typowy	Maksymalny	Jednostka
Żyroskop
Dynamiczny zakres pomiarowy			500	2000	°/s
Zerowa stabilność odchylenia	Wariancja Allana, oś Z		0,8		°/godz
Zerowa stabilność odchylenia	Wariancja Allana, oś X i Y		1.6		°/godz
Zerowa stabilność odchylenia	Średnia 10s (-40℃ do +70℃, stała temperatura), oś Z		3		°/godz
Zerowa stabilność odchylenia	Średnia 10s (-40℃ do +70℃, stała temperatura), oś X i oś Y		6		°/godz
Zero stronniczości	Zakres zerowego odchylenia, oś Z		±0,07		°/s
Zero stronniczości	Zakres zerowego odchylenia, oś X i oś Y		±0,2		°/s
Zerowa zmiana polaryzacji w pełnym zakresie temperatur	Oś Z		±0,02		°/s
Zerowa zmiana obciążenia w zależności od temperatury	Oś X i Y		±0,06		°/s
Powtarzalność kolejnych startów	Oś Z		0,002
Powtarzalność kolejnych startów	Oś X i oś Y		0,006
Powtarzalność startu z dnia na dzień	Oś Z		0,003		/S
Zacznij powtarzać dzień po dniu	Oś X i oś Y		0,009		°/s
Wpływ przyspieszenia liniowego na odchylenie			0,002		°/s/g
Wpływ wibracji na odchylenie zerowe	Zmień przed i po wibracjach		0,002		°/s/g
Wpływ wibracji na odchylenie zerowe	Zmień przed i w trakcie wibracji		0,002		°/s/g
Dokładność współczynnika skali	Oś Z		0,3		%
Dokładność współczynnika skali	Oś X i Y		0,6		%
Nieliniowość współczynnika skali	Oś Z		0,01		%FS
Nieliniowość współczynnika skali	Oś X i Y		0,02		%FS
Kątowy spacer losowy			0,15		°/√ godz
Gęstość hałasu			0,001		°/s/√ Hz
Rezolucja			3,052*10⁻⁷		/s/LSB
Przepustowość łącza			200		Hz
Akcelerometr
Dynamiczny zakres pomiarowy			16	200	G
Zerowa stabilność odchylenia	Różnica Allana		0,06		mg
Zerowa stabilność odchylenia	Średnia 10s (-40℃ do +70℃, stała temperatura)		0,4		mg
Zerowy zakres odchylenia			2		mg
Zmiana polaryzacji zerowej w całym zakresie temperatur	Wartość szczytowa		4		mg
Powtarzalność kolejnych uruchomień			0,5		mg
Powtarzalność inicjowana codziennie			0,8		mg
Współczynnik temperaturowy zerowego odchylenia		0,05	0,1		mg/℃
Dokładność współczynnika skali			0,5		%
Nieliniowość współczynnika skali			0,1		%FS
Prędkość losowego spaceru			0,029		m/s/√ godz
Gęstość hałasu			0,025		mg/√ Hz
Rezolucja			1,221*10⁻⁸		g/LSB
Przepustowość łącza			200		Hz
Magnetometr
Zasięg pola magnetycznego	Brg,xy		±13		gaus
Zasięg pola magnetycznego	Brg, z		±25		gaus
Rezolucja			0,3		μT
Dokładność kursu	Poziomy składnik geomagnetyczny 30 μT, 25 ℃		±2,5		st
Dynamiczny zakres pomiarowy			2.5		gaus
Zero stronniczości	Środowisko niemagnetyczne		15		mgauss
Barometr
Dynamiczny zakres pomiarowy		300		1100	mbar
Zero stronniczości			4,5		mbar
Interfejs komunikacyjny
Szybkość transmisji	Jednokierunkowy SPI			15	MHz
Szybkość transmisji	1-kierunkowy CAN			1	MHz
Częstotliwość próbkowania	SPI	2460	2460		Hz
Częstotliwość próbkowania	MÓC		200		Hz
Charakterystyka elektryczna
Woltaż		3.0	3.3	3.6	V
Zużycie energii			1,5		W
Marszczyć	PP			100	mV
Czas rozliczenia	Od 0 V do 3,3 V			80	SM
Charakterystyka strukturalna
Rozmiar			474414		mm
Waga			50		G
Użyj środowiska
Temperatura robocza		-40		70	℃
Temperatura przechowywania		-45		75	℃
Wibracja			20-2000 Hz, 6,06 g
Uderzenie			1000 g, 0,5 ms
Niezawodność
MTBF			20000		H
Ciągły czas pracy			120		H

Uwaga ①: Oblicz odchylenie zerowe całego procesu zmiany temperatury, szybkość zmian temperatury wynosi ≤1 ℃/min, a zakres temperatur wynosi od -40 ℃ do +70 ℃
Uwaga ②: Warunki wibracji wynoszą 6,06 G, 20 Hz–2000 Hz

Rysunek zarysowy
