10-osiowy, precyzyjny IMU z żyroskopem, akcelerometrem, magnetometrem i barometrem

Name: 10-osiowy, precyzyjny IMU z żyroskopem, akcelerometrem, magnetometrem i barometrem
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: 16488HB
Price: 670.00 USD
Availability: InStock

Nazwa marki:	Firepower
Numer modelu:	16488HB
MOQ:	1
Warunki płatności:	L/C, T/T
Zdolność do zaopatrzenia:	500/miesiąc

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Zakres pomiarowy:

500/2000°/s

zerowa stabilność biasu:

0,8°/godz

przepustowość łącza:

200 Hz

Współczynnik błądzenia losowego:

≤0,15°/Vh

Zmiana odchylenia zerowego w stosunku do temperatury, oś X i Y:

±0,06°/s

Gęstość hałasu:

0,001°/s/√ Hz

Szczegóły pakowania:

gąbka + karton

Możliwość Supply:

500/miesiąc

Podkreślić:

10-osiowy

precyzyjny IMU

IMU z żyroskopem i akcelerometrem

Opis produktu

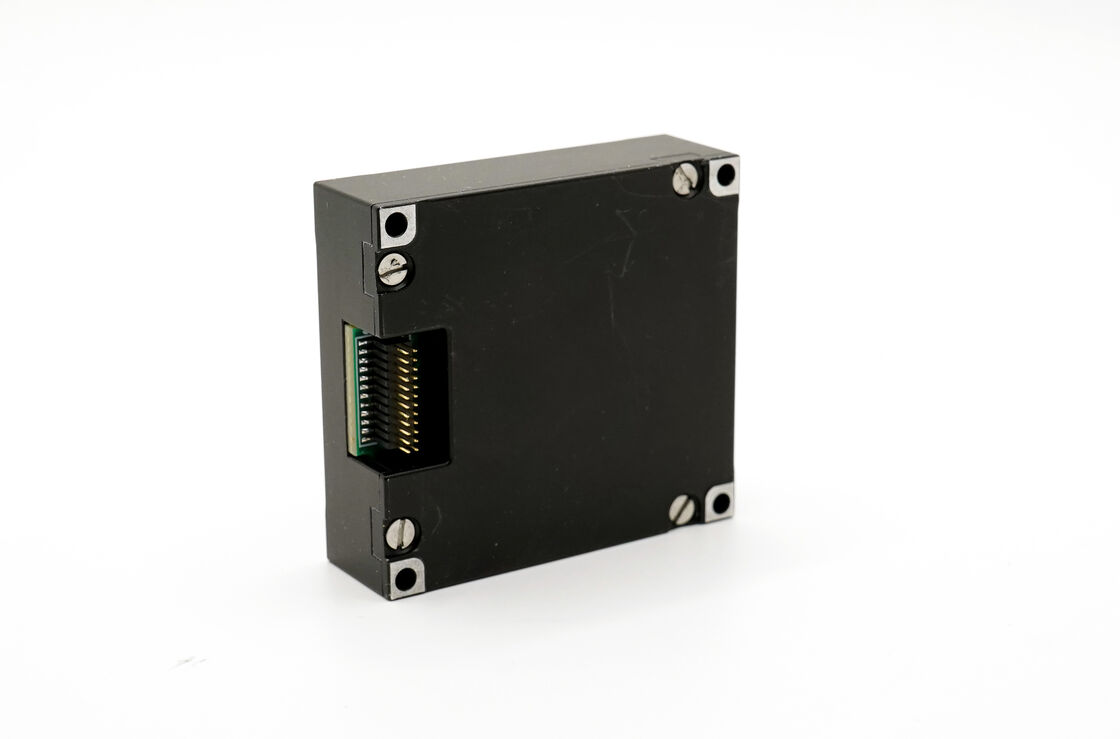

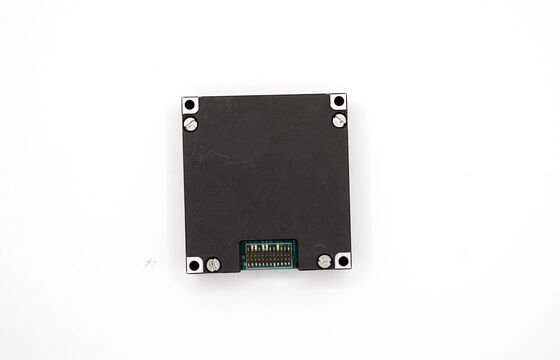

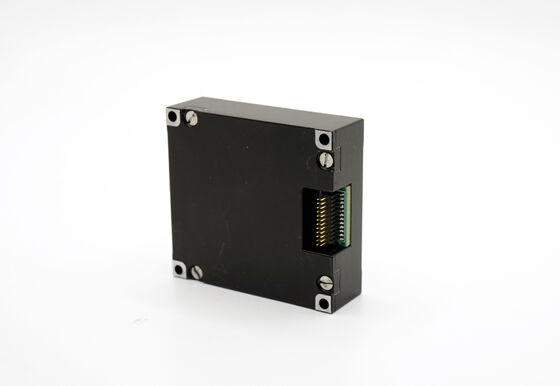

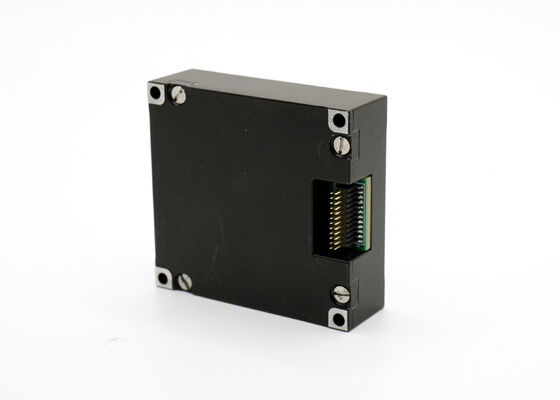

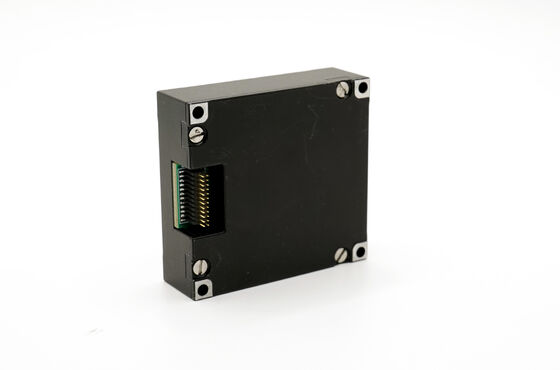

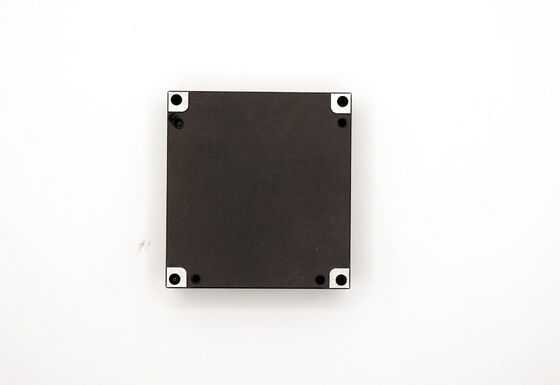

10-osiowy moduł IMU o wysokiej precyzji z żyroskopem, akcelerometrem, magnetometrem i barometrem

Przegląd produktu

Inercyjna jednostka pomiarowa (IMU) 16488HB to wysokowydajny IMU oparty na MEMS, wyposażony w trójosiowy cyfrowy żyroskop, akcelerometr i magnetometr. Ta precyzyjna jednostka nawigacyjna oferuje zakres dynamiczny ±2000°/s dla żyroskopu i ±200 g dla akcelerometru. Dzięki wyjątkowej niezawodności i możliwości dostosowania do środowiska jest idealnym rozwiązaniem dla bezzałogowych nośników ruchu, komunikacji mobilnej i zastosowań geodezyjnych. Model ten służy jako kompletny zamiennik Adis 16497, zapewniając zwiększoną dokładność i stabilność w krytycznych operacjach.

Cechy produktu

Trójosiowy żyroskop cyfrowy:Zakres pomiaru dynamicznego ±2000°/s przy zerowej stabilności odchylenia 3°/H (GJB, 10S, oś Z) i 0,8°/H (ALLAN, oś Z)
Trójosiowy cyfrowy akcelerometr:Zakres pomiaru dynamicznego ±200 g przy zerowej stabilności obciążenia 0,4 mg (GJB, 10S) i 0,06 mg (ALLAN)
Trójosiowy magnetometr cyfrowy:Zakres pomiarowy 2,5 gausa
Barometr cyfrowy:Zakres od 300 mbar do 1100 mbar
Wysoka niezawodność:MTBF 20 000 godzin
Dokładność w pełnym zakresie temperatur:Gwarantowana wydajność od -40 ℃ do +80 ℃ z wbudowaną kalibracją i kompensacją temperatury
Odporność na wibracje:Nadaje się do pracy w warunkach silnych wibracji (6,06 G, 20-2000 Hz)
Odporność na uderzenia:Nadaje się do pracy w warunkach dużych uderzeń (1000 G, 0,5 ms)

Dane techniczne

Parametr	Warunki testu	Wartość minimalna	Typowa wartość	Wartość maksymalna	Jednostka
Żyroskop
Dynamiczny zakres pomiarowy		500		2000	°/s
Zerowa stabilność odchylenia	Wariancja Allana, oś Z		0,8		°/godz
Zerowa stabilność odchylenia	Wariancja Allana, oś X i Y		1.6		°/godz
Zerowa stabilność odchylenia	Średnia 10s (-40℃~+70℃, stała temperatura), oś Z		3		°/godz
Zerowa stabilność odchylenia	Średnia 10s (-40℃~+70℃, stała temperatura), oś X i Y		6		°/godz
Zero stronniczości	Zakres zerowego odchylenia, oś Z		±0,07		°/s
Zero stronniczości	Zakres zerowego odchylenia, oś X i Y		±0,2		°/s
Zerowa zmiana polaryzacji w pełnym zakresie temperatur	Oś Z		±0,02		°/s
Zerowa zmiana obciążenia w zależności od temperatury	Oś X i Y		±0,06		°/s
Dokładność współczynnika skali	Oś Z		0,3		%
Dokładność współczynnika skali	Oś X i Y		0,6		%
Kątowy spacer losowy			0,15		°/√ godz
Gęstość hałasu			0,001		°/s/√ Hz
Akcelerometr
Dynamiczny zakres pomiarowy		16		200	G
Zerowa stabilność odchylenia	Różnica Allana		0,06		mg
Zerowa stabilność odchylenia	Średnia 10s (-40℃~+70℃, stała temperatura)		0,4		mg
Zerowy zakres odchylenia			2		mg
Dokładność współczynnika skali			0,5		%
Gęstość hałasu			0,025		mg/√ Hz
Magnetometr
Zasięg pola magnetycznego	Brg,xy		±13		gaus
Dokładność kursu	Poziomy składnik geomagnetyczny 30 μT, 25 ℃		±2,5		st
Charakterystyka elektryczna
Woltaż		3.0	3.3	3.6	V
Zużycie energii			1,5		W
Charakterystyka strukturalna
Rozmiar			474414		mm
Waga			50		G

Uwaga: Obliczenia zerowego obciążenia dla procesu pełnej zmiany temperatury zakładają szybkość zmian temperatury ≤ 1℃/min w zakresie od -40℃ do +70℃. Warunki wibracji wynoszą 6,06 G, 20 Hz–2000 Hz.

Rysunek zarysowy
