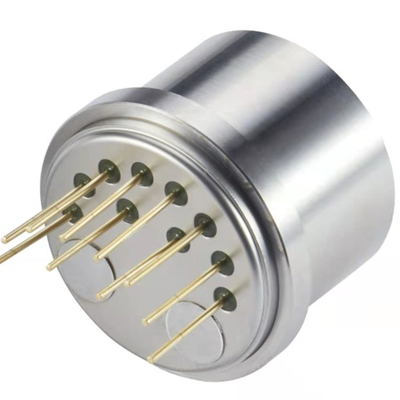

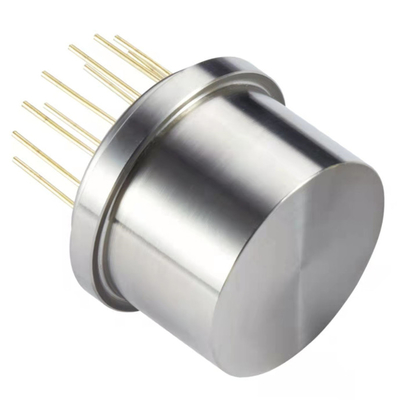

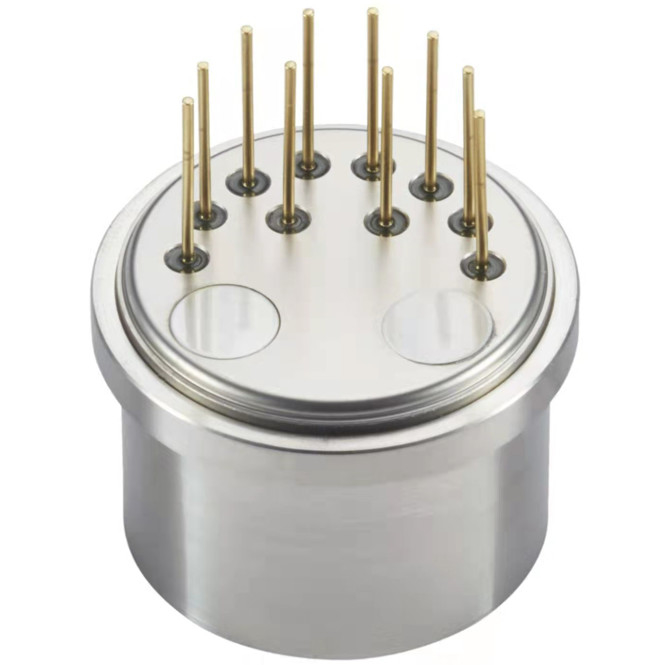

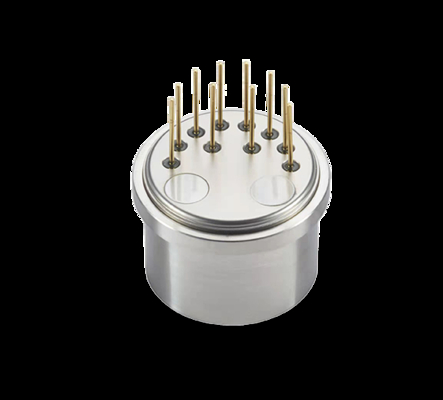

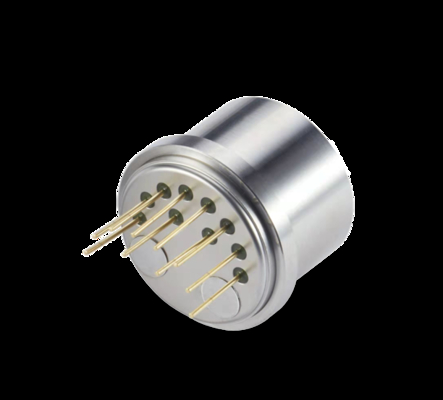

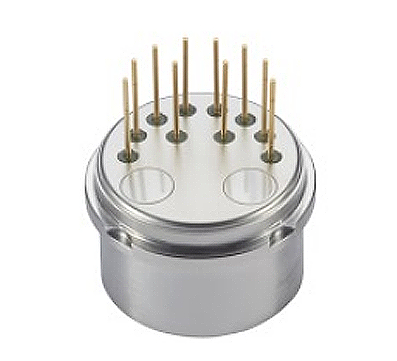

Jednoosiowy czujnik drgań akcelerometru kwarcowego Honeywell Q-Flex QA-750

Jednoosiowy czujnik drgań akcelerometru kwarcowego Honeywell Q-Flex QA-750

• Opis produktu

Czujnik przyspieszenia drgań serii ACC3jest to kompaktowy, precyzyjny akcelerometr o dużym zasięgu przeznaczony zarówno do pomiarów statycznych, jak i dynamicznych, zapewniający wyjątkową długoterminową stabilność, powtarzalność, szybkie uruchomienie,silna zdolność adaptacji do środowiskaFunkcjonuje również skutecznie jako standardowy czujnik drgań lub nachylenia.serii ACC3 oferuje wyjście prądu liniowego, które odpowiada zastosowanej sile lub przyspieszeniuUżytkownicy mogą obliczyć i wybrać odpowiedni rezystor próbkowania w celu uzyskania wysokiej precyzji wyników.czujnik integruje czujnik temperatury w celu wspierania kompensacji stronniczości i współczynnika skali, minimalizując wpływ temperatury otoczenia zgodnie ze specyficznymi wymaganiami użytkownika.

• Parametry techniczne




  Numer seryjny	Parametry	Część 3	Część 3	Wymagania dotyczące:
  1	Zakres	± 60 g	± 60 g	± 70 g /± 100 g
  2	Próg	5 μg	5 μg	5 μg
  3	Bias K0/K1	≤ ± 5 mg	≤ ± 5 mg	≤ ± 5 mg
  4	Współczynnik skali K1	10,0±0,2 mA/g	10,0±0,2 mA/g	00,6 ± 0,2 mA/g
  5	Współczynnik nieliniowy klasy II K2	≤ ± 20 μg/g2	≤ ± 30 μg/g2	≤ ± 20 μg/g2
  6	0 g 4-godzinna krótkoterminowa stabilność	≤ 10 μg	≤ 20 μg	≤ 20 μg
  7	1 g 4-godzinna krótkoterminowa stabilność	≤ 10 ppm	≤ 20 ppm	≤ 20 ppm
  8	Powszechna powtarzalność stronniczości σK0 (1σ, 1 miesiąc)	≤ 15 μg	≤ 50 μg	≤ 50 μg
  9	Powtórzalność skalowa współczynnika σ K1/K1 (1σ, 1 miesiąc)	≤ 15 ppm	≤ 50 ppm	≤ 50 ppm
  10	Nieliniowy współczynnik kompleksowej powtarzalności K2/K1 (1σ, 1 miesiąc)	≤ ± 20 μg/g2	≤ ± 30 μg/g2	≤ ± 30 μg/g2
  11	Współczynnik temperatury przesunięcia (średnia pełna temperatura))	≤ ± 15 μg /°C	≤ ± 50 μg /°C	≤ ± 50 μg /°C
  12	Współczynnik temperatury współczynnika skali (średnia w stosunku do temperatury)	≤ ± 15 ppm /°C	≤ ± 80 ppm /°C	≤ ± 50 ppm /°C
  13	Hałas (840 Ω rezystora próbkowania)	≤ 5mv	≤ 8,4 mv	≤ 8,4 mv
  14	Naturalna częstotliwość	350-800 Hz	350-800 Hz	350-800 Hz
  15	Przepustowość	800-2500 Hz	800-2500 Hz	800-2500 Hz
  16	Przypadkowe wibracje	10 g ((20-2000 Hz)	10 g ((20-2000 Hz)	10 g ((20-2000 Hz)
  17	Wpływ	150 g,40,5 ms, 1/2 sin	150 g,40,5 ms, 1/2 sin	150 g,40,5 ms, 1/2 sin
  18	Zakres temperatury pracy	-55°C+85°C	-55°C+85°C	-55°C+85°C
  19	Zakres temperatury przechowywania	-60~+120°C	-60~+120°C	60~+120°C
  20	Zasilanie	±12~±15V	±12~±15V	±12~±15V
  21	Konsumpcja bieżąca	≤ ± 20mA	≤ ± 20mA	≤ ± 20mA
  22	Czujnik temperatury	Dostosowany przez użytkownika	Dostosowany przez użytkownika	Dostosowany przez użytkownika
  23	Wielkość	F18.2X23mm	F18.2X23mm	F18.2X23mm
  24	Waga	≤ 30 g	≤ 30 g	≤ 30 g




  Rysunek wymiarów
