10-osiowy czujnik nawigacji bezwładnościowej IMU z 3-osiowym akcelerometrem Gyro Magnetometer Barometer

Name: 10-osiowy czujnik nawigacji bezwładnościowej IMU z 3-osiowym akcelerometrem Gyro Magnetometer Barometer
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: 16488HB
Price: 3,003.00 USD
Availability: InStock

Nazwa marki:	FIREPOWER
Numer modelu:	16488HB
MOQ:	1
Warunki płatności:	L/C, T/T
Zdolność do zaopatrzenia:	500/miesiąc

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Zasięg żyroskopu:

500/2000°/s

zerowa stabilność biasu:

0,8°/godz

Dokładność współczynnika skali, oś Z:

0,3%

Losowy spacer:

0,15 °/√ godz

Gęstość hałasu:

0,001°/s/√ Hz

Przepustowość łącza:

200 Hz

Szczegóły pakowania:

gąbka + karton

Możliwość Supply:

500/miesiąc

Podkreślić:

10-osiowy czujnik IMU z barometrem

3-osiowy akcelerometr magnetometr gyro

czujnik nawigacji bezwładnościowej z żyroskopem

Opis produktu

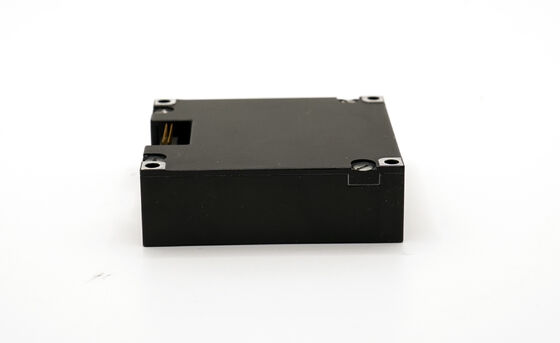

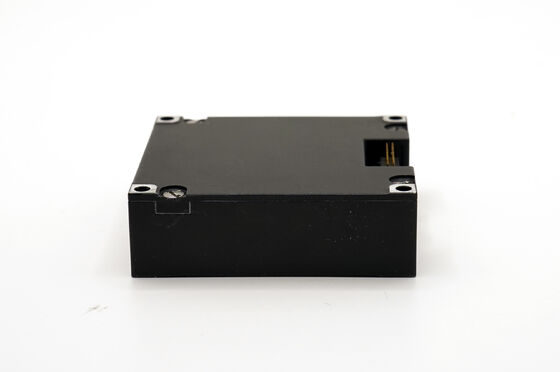

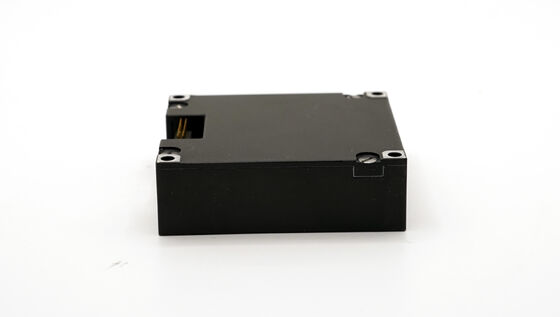

10-osiowy czujnik nawigacji inercyjnej IMU

Wyposażony w 3-osiowy akcelerometr, giroskop, magnetometr i barometr do kompleksowego wykrywania ruchu i środowiska.

Jednostka pomiarowa inercjalna All-in-One

IMU 16488HB jest kompletną jednostką pomiarową inercji wyposażoną w 3-osiowy giroskop, akcelerometr, magnetometr i barometr.i nieliniowości, zapewniając wysoką dokładność i niezawodne wyjście danych za pośrednictwem komunikacji SPI lub UART w celu integracji krytycznych systemów.

Specyfikacje techniczne

Parametry		Warunki badania	Wartość minimalna	Wartość typowa	Wartość maksymalna	Jednostka
Gyroskop	Zakres dynamicznego pomiaru			500	2000	°/s
	Stabilność zerowa	Wariancja Allana, oś Z		0.8		°/h
		Wariancja Allan, osi X i Y		1.6		°/h
		średnia 10 s (-40 °C ~ + 70 °C, stała temperatura), Oś Z		3		°/h
		średnia 10 s (-40 °C ~ + 70 °C, stała temperatura), osi X i osi Y		6		°/h
	Zerowa stronniczość	Zakres zerowego uprzedzenia, oś Z		± 0.07		°/s
		Zakres zerowego stronniczości, oś X i oś Y		± 0.2		°/s
		Zmiana zerowej stronniczości w całym zakresie temperatury, oś Z 1		± 0.02		°/s
		Zmiana temperatury, X i Y Oś 1		± 0.06		°/s
		Powtarzalność kolejnych startów, oś Z		0.002
		Powtarzalność kolejnych startów, oś X i oś Y		0.006
		Powtarzalność startu z dnia na dzień, oś Z		0.003		/s
		Rozpocznij powtórzenie dzień po dniu, oś X i oś Y		0.009		°/s
		Wpływ przyspieszenia liniowego na przesunięcie		0.002		°/s/g
		Wpływ drgań na zerowy stronniczość, zmiana przed i po wibracji 2		0.002		°/s/g
		Wpływ wibracji na zerowy stronniczość, zmiany przed i podczas wibracji 2		0.002		°/s/g
	Współczynnik skali	Dokładność współczynnika skali, oś Z		0.3		%
		Dokładność współczynnika skali, osi X i Y		0.6		%
		Nieliniowość współczynnika skali, oś Z		0.01		% FS
		Nieliniowość czynnika skali, osi X i Y		0.02		% FS
	Przypadkowe chodzenie kątowe			0.15		°/ √h
	Gęstość hałasu			0.001		°/s/ √Hz
	Rozstrzygnięcie			3.052*10-7		/s/LSB
	Przepustowość			200		Hz
Akcelerometr	Zakres dynamicznego pomiaru			16	200	g
	Stabilność zerowa	Waryans Allan		0.06		mg
	Stabilność zerowa	Średnia 10 s (-40 °C ~ + 70 °C, stała temperatura)		0.4		mg
	Zerowa stronniczość	Zakres zerowego zróżnicowania		2		mg
		Zmiana stronniczości zerowej w całym zakresie temperatur, wartość szczytowa do szczytowej 1		4		mg
		Powtarzalność kolejnych startów		0.5		mg
		Powtarzalność rozpoczyna się codziennie		0.8		mg
		Współczynnik temperatury zerowego uprzedzenia		0.05	0.1	mg/°C

Tabela 1. Indeks produktów 16488HB

Parametry		Warunki badania	Wartość minimalna	Wartość typowa	Wartość maksymalna	Jednostka
	Współczynnik skali	Dokładność współczynnika skali		0.5		%
	Współczynnik skali	Nieliniowość współczynnika skali		0.1		% FS
	Szybkość i przypadkowy spacer			0.029		m/s/ √hr
	Gęstość hałasu			0.025		mg/ √Hz
	Rozstrzygnięcie			1.221*10-8		g/LSB
	Przepustowość			200		Hz
Magnetometr	Zakres pola magnetycznego	Brg, sexy.		±13		Gauss
	Zakres pola magnetycznego	Brg,z		± 25		Gauss
	Rozstrzygnięcie			0.3		μT
	Dokładność kursu	30 μT poziomego składnika geomagnetycznego, 25 °C		± 2.5		g
	Zakres dynamicznego pomiaru			2.5		Gauss
	Zerowa stronniczość	Środowisko niemagnetyczne		15		- Nie, nie.
Barometr	Zakres dynamicznego pomiaru		300		1100	mbar
Barometr	Zerowa stronniczość			4.5		mbar
Interfejs komunikacji	SPI jednokierunkowe	Stawka Baud			15	MHz
	Jednostronne C A N	Stawka Baud			1	MHz
	Częstotliwość pobierania próbek	SPI		2460	2460	Hz
	Częstotliwość pobierania próbek	Potrafią		200
Właściwości elektryczne	napięcie		3.0	3.3	3.6	V
	Zużycie energii				1.5	W
	Ripple	P-P			100	mV
	Czas rozliczenia	Od 0 V do 3 V.			80	ms
Cechy strukturalne	Wielkość			474414		mm
Cechy strukturalne	Waga			50		g
Środowisko użytkowania	Temperatura pracy		-40		70	°C
	Temperatura przechowywania		-45		75	°C
	Wibracje			20~2000 Hz, 60,06 g
	Wpływ			1000 g,00,5 ms
Niezawodność	MTBF			20000		h
Niezawodność	Nieprzerwany czas pracy			120		h
①: Obliczyć odchylenie zerowe całego procesu zmiany temperatury, przy czym szybkość zmiany temperatury wynosi ≤ 1 °C/min, a zakres temperatur wynosi -40 °C ~ + 70 °C ②: Warunek drgań wynosi 6,06 G, 20Hz ~ 2000Hz
