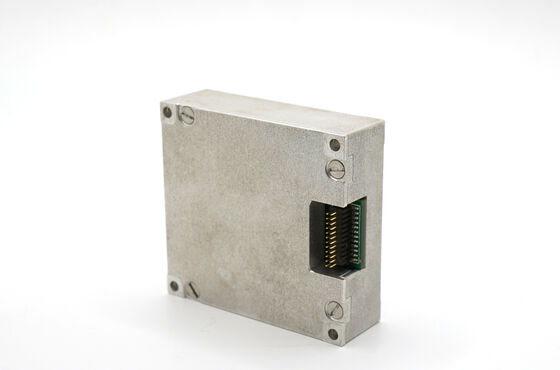

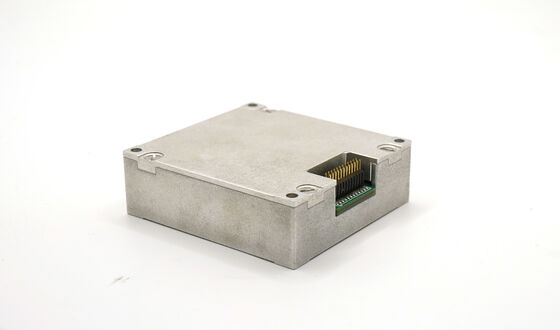

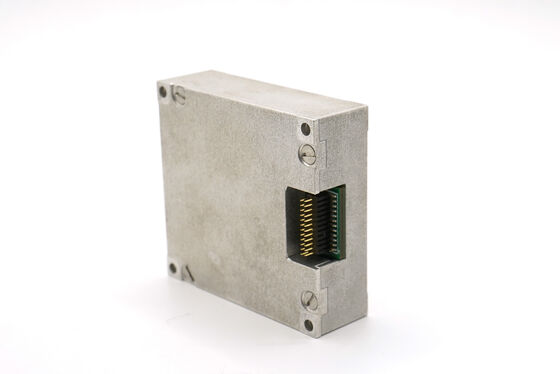

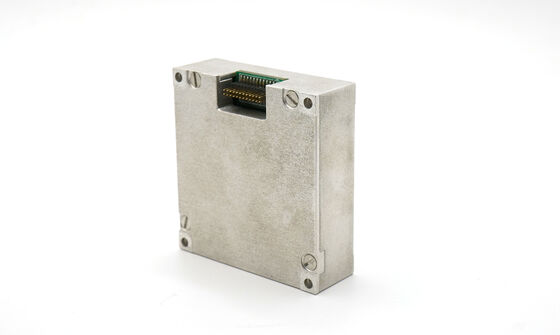

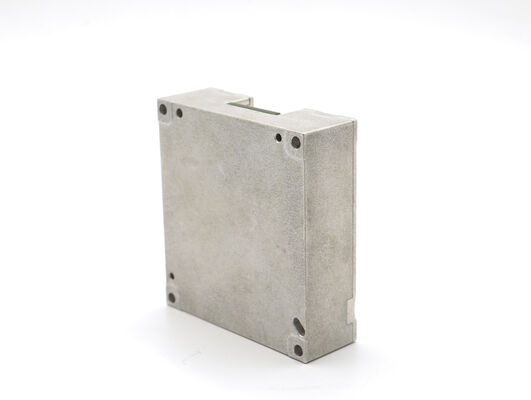

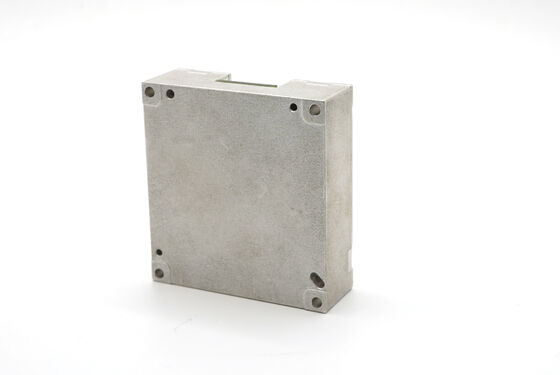

Adis16488 IMU czujnik bezwładnościowy dla UAV i systemu stabilizacji dronów z magnetometrem

Name: Adis16488 IMU czujnik bezwładnościowy dla UAV i systemu stabilizacji dronów z magnetometrem
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: 16488HB
Price: 3,003.00 USD
Availability: InStock

Nazwa marki:	FIREPOWER
Numer modelu:	16488HB
MOQ:	1
Warunki płatności:	L/C, T/T
Zdolność do zaopatrzenia:	500/miesiąc

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Dynamic measurement range:

± 2000º/s

Zero bias stability:

3 °/h

Losowy spacer:

0,15 °/√ godz

Scale factor accuracy, Z-axis:

0.3%

Przepustowość łącza:

200 Hz

Communication interface:

SPI/CAN

Szczegóły pakowania:

gąbka + karton

Możliwość Supply:

500/miesiąc

Podkreślić:

Adis16488 IMU z magnetometrem

Czujnik stabilizacji bezzałogowego statku powietrznego

system akcelerometru żyrometru bezzałogowego

Opis produktu

ADIS16488 IMU czujnika inercji dla UAV i systemu stabilizacji dronów z magnetometrem

Jednostka pomiarowa inercjalna wielokrotnego stopnia swobody ADIS16488HB jest kompletnym systemem inercjalnym wyposażonym w trójosiowy żyroskop, trójosiowy akcelerometr, trójosiowy magnetometr,i czujnik ciśnieniaTo zaawansowane urządzenie mierzy trzyosiową prędkość kątową, przyspieszenie, trzyosiowe pole magnetyczne, ciśnienie powietrza i inne krytyczne parametry.Jednostka wydaje dane zrekompensowane błędami (w tym rekompensatę temperatury), kompensowanie kąta niezgodności instalacji i kompensowanie nieliniowe) za pośrednictwem protokołów komunikacji SPI lub UART.

Specyfikacje techniczne

Parametry		Warunki badania	Wartość minimalna	Wartość typowa	Wartość maksymalna	Jednostka
Gyroskop	Zakres dynamicznego pomiaru			500	2000	°/s
	Stabilność zerowa	Wariancja Allana, oś Z		0.8		°/h
		Wariancja Allan, osi X i Y		1.6		°/h
		średnia 10 s (-40 °C ~ + 70 °C, stała temperatura), Oś Z		3		°/h
		średnia 10 s (-40 °C ~ + 70 °C, stała temperatura), osi X i osi Y		6		°/h
	Zerowa stronniczość	Zakres zerowego uprzedzenia, oś Z		± 0.07		°/s
		Zakres zerowego stronniczości, oś X i oś Y		± 0.2		°/s
		Zmiana zerowej stronniczości w całym zakresie temperatury, oś Z 1		± 0.02		°/s
		Zmiana temperatury, X i Y Oś 1		± 0.06		°/s
		Powtarzalność kolejnych startów, oś Z		0.002
		Powtarzalność kolejnych startów, oś X i oś Y		0.006
		Powtarzalność startu z dnia na dzień, oś Z		0.003		/s
		Rozpocznij powtórzenie dzień po dniu, oś X i oś Y		0.009		°/s
		Wpływ przyspieszenia liniowego na przesunięcie		0.002		°/s/g
		Wpływ drgań na zerowy stronniczość, zmiana przed i po wibracji 2		0.002		°/s/g
		Wpływ wibracji na zerowy stronniczość, zmiany przed i podczas wibracji 2		0.002		°/s/g
	Współczynnik skali	Dokładność współczynnika skali, oś Z		0.3		%
		Dokładność współczynnika skali, osi X i Y		0.6		%
		Nieliniowość współczynnika skali, oś Z		0.01		% FS
		Nieliniowość czynnika skali, osi X i Y		0.02		% FS
	Przypadkowe chodzenie kątowe			0.15		°/ √h
	Gęstość hałasu			0.001		°/s/ √Hz
	Rozstrzygnięcie			3.052*10-7		/s/LSB
	Przepustowość			200		Hz
Akcelerometr	Zakres dynamicznego pomiaru			16	200	g
	Stabilność zerowa	Waryans Allan		0.06		mg
	Stabilność zerowa	Średnia 10 s (-40 °C ~ + 70 °C, stała temperatura)		0.4		mg
	Zerowa stronniczość	Zakres zerowego zróżnicowania		2		mg
		Zmiana stronniczości zerowej w całym zakresie temperatur, wartość szczytowa do szczytowej 1		4		mg
		Powtarzalność kolejnych startów		0.5		mg
		Powtarzalność rozpoczyna się codziennie		0.8		mg
		Współczynnik temperatury zerowego uprzedzenia		0.05	0.1		mg/°C
Magnetometr	Zakres pola magnetycznego	Brg, sexy.		±13		Gauss
	Zakres pola magnetycznego	Brg,z		± 25		Gauss
	Rozstrzygnięcie			0.3		μT
	Dokładność kursu	30 μT poziomego składnika geomagnetycznego, 25 °C		± 2.5		g
	Zakres dynamicznego pomiaru			2.5		Gauss
	Zerowa stronniczość	Środowisko niemagnetyczne		15		- Nie, nie.
Barometr	Zakres dynamicznego pomiaru	300		1100	mbar
Barometr	Zerowa stronniczość			4.5		mbar
Interfejs komunikacji	SPI jednokierunkowe	Stawka Baud			15	MHz
	Jednostronne C A N	Stawka Baud			1	MHz
	Częstotliwość pobierania próbek	SPI		2460	2460	Hz
	Częstotliwość pobierania próbek	Potrafią		200
Właściwości elektryczne	napięcie		3.0	3.3	3.6	V
	Zużycie energii				1.5	W
	Ripple	P-P			100	mV
	Czas rozliczenia	Od 0 V do 3 V.			80	ms
Cechy strukturalne	Wielkość			474414		mm
Cechy strukturalne	Waga			50		g
Środowisko użytkowania	Temperatura pracy		-40		70	°C
Środowisko użytkowania	Temperatura przechowywania		-45		75	°C
Niezawodność	MTBF			20000		h
Niezawodność	Nieprzerwany czas pracy			120		h
①: Obliczyć odchylenie zerowe całego procesu zmiany temperatury, przy czym szybkość zmiany temperatury wynosi ≤ 1 °C/min, a zakres temperatur wynosi -40 °C ~ + 70 °C ②: Warunek drgań wynosi 6,06 G, 20Hz ~ 2000Hz

Tabela 1. Indeks produktów 16488HB

Rysunek
