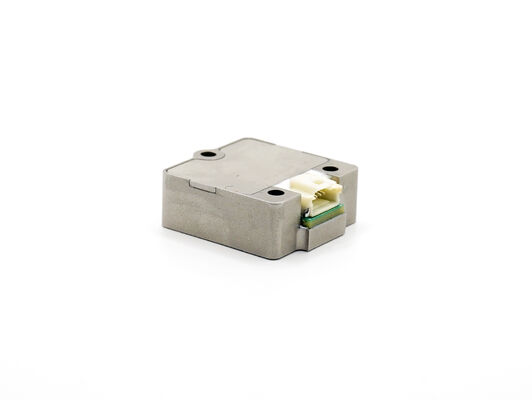

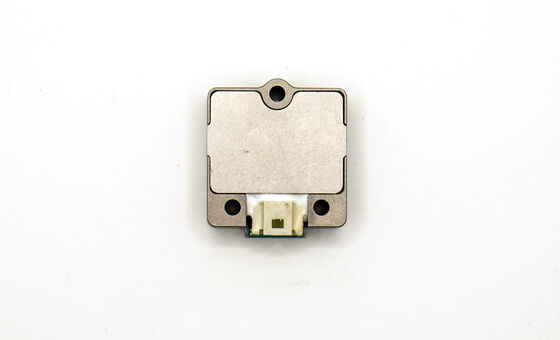

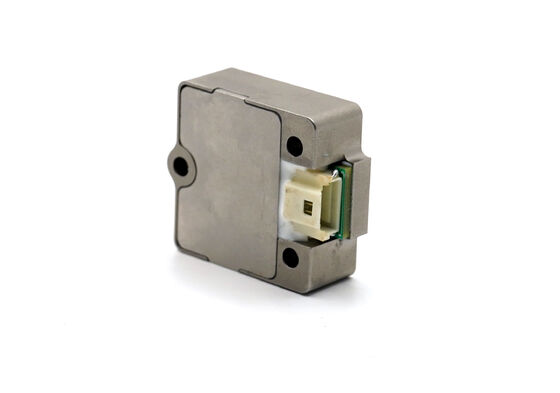

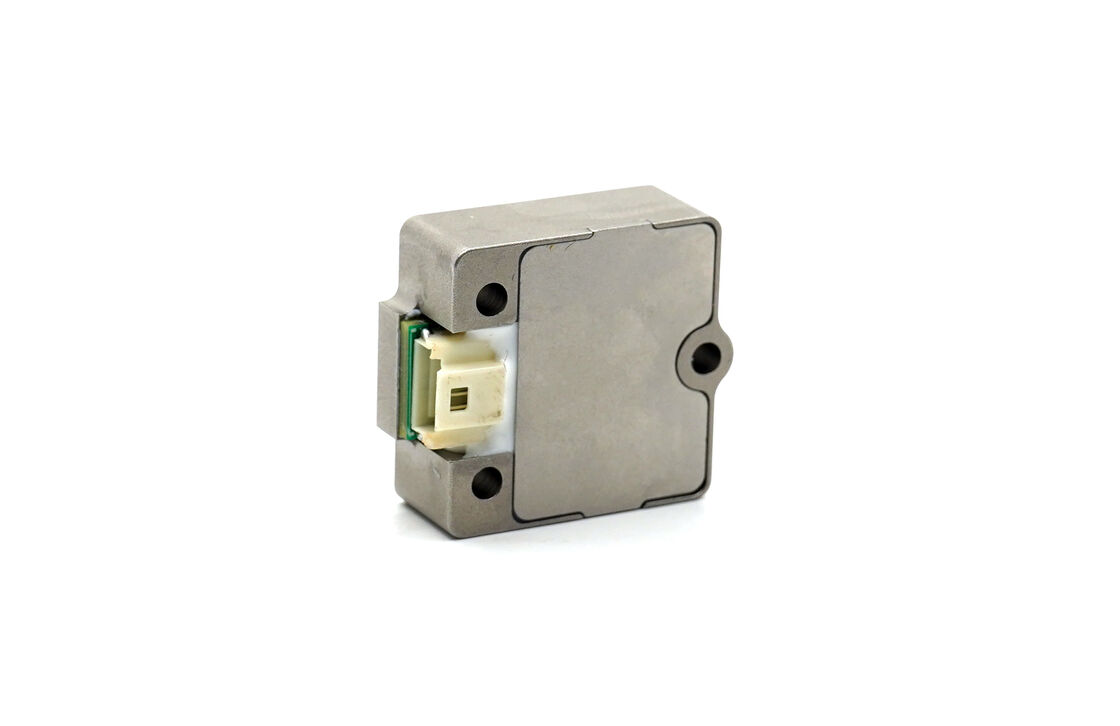

Wysokiej wydajności jednostka pomiarowa inercjalna dla systemu nawigacji inercjalnej INS

Nazwa marki:	FIREPOWER
Numer modelu:	IMU6-36
MOQ:	1
Warunki płatności:	L/C, T/T
Zdolność do zaopatrzenia:	500/miesiąc

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Niestabilność zerowego uprzedzenia:

≤3 °/h

Zakres pomiarowy:

480°/s

Losowy spacer pod kątem:

0,25°/√ godz

Zakres pomiarowy (akcelerometr):

Konfigurowalne 2 ~ 16g

Powtarzalność zerowa:

≤5°/godz

Przepustowość łącza:

≥ 100 Hz

Waga:

18g

Woltaż:

5 ± 0,3 V

Szczegóły pakowania:

gąbka + karton

Możliwość Supply:

500/miesiąc

Podkreślić:

Jednostka pomiarowa inercji do nawigacji

Wysokiej wydajności akcelerometr INS

Czujnik giroskopiczny dla systemów inercyjnych

Opis produktu

Wysokiej wydajności jednostka pomiarowa inercjalna dla systemu nawigacji inercjalnej INS

Skład i funkcja
Jednostka pomiarowa inercjalna składa się z trójosiowego giroskopu, trójosiowego akcelerometru, czujnika temperatury, płyty przetwarzania sygnału, komponentów konstrukcyjnych i niezbędnego oprogramowania.Mierzy trzyosiową prędkość kątową i przyspieszenie nośnika, wysyłające dane zrekompensowane, w tym rekompensatę temperatury, rekompensatę kąta niezgodności instalacji,i nieliniowej kompensacji poprzez port seryjny UART przy użyciu określonego protokołu komunikacji.

Specyfikacje techniczne gyroskopu

Parametry	Jednostka	Warunki badania	IMU6-36
Zakres pomiarowy	°/s	Konfiguracja	±480
Niestabilność zerowego uprzedzenia	°/h	Waryans Allan	≤ 3
Stabilność zerowa	°/h	10s gładko, RMS, temperatura normalna	≤ 8
Zerowa zmiana stronniczości przy pełnej temperaturze	°/h	10 s wygładzania, trzy temperatury zmienności zerowej stronniczości (-45 °C, 25 °C, 85 °C)	≤ 150
Wyborne spacery	°/√h	Waryans Allan	≤ 0.25
Powtórzalność bez uprzedzeń	°/h	Q = 6, temperatura normalna	≤ 5
Nieliniowość współczynnika skali	ppm	Normalna temperatura	≤ 50
Połączenie krzyżowe	%	Normalna temperatura	≤ 0.1
Przepustowość	Hz	Konfiguracja	≥ 100

Specyfikacje techniczne akcelerometru

Parametry	Jednostka	Warunki badania	IMU6-36
Zakres pomiarowy	g	Konfigurowalne 2 ~ 16 g	± 16
Stabilność zerowa	mg	10s gładko, RMS, temperatura normalna	≤ 0.1
Zerowa zmiana stronniczości przy pełnej temperaturze	mg	10 s wygładzania, trzy temperatury zmienności zerowej stronniczości (-45 °C, 25 °C, 85 °C)	≤ 2.5
Powtórzalność bez uprzedzeń	mg	Q = 6, temperatura normalna	≤ 0.1
Nieliniowość współczynnika skali	ppm	Temperatura normalna, ± 1 g	≤ 200
Połączenie krzyżowe	%	Normalna temperatura	≤ 0.1
Przepustowość	Hz	Konfiguracja	≥ 100

Wymagania dotyczące zasilania

Parametry	Jednostka	IMU6-36
napięcie	V	5±0.3
Prąd wyjściowy	mA	100
Zużycie energii w stanie stacjonarnym	W	≤ 0.25
Ripple	mV	100

Przystosowanie do środowiska

Parametry	Jednostka	IMU6-36
Temperatura pracy	°C	-45~85
Temperatura przechowywania	°C	-55~105

Dodatkowe specyfikacje

Parametry	Jednostka	IMU6-36
Waga	g	18±1
Czas rozpoczęcia	s	≤ 2

Rysunek
