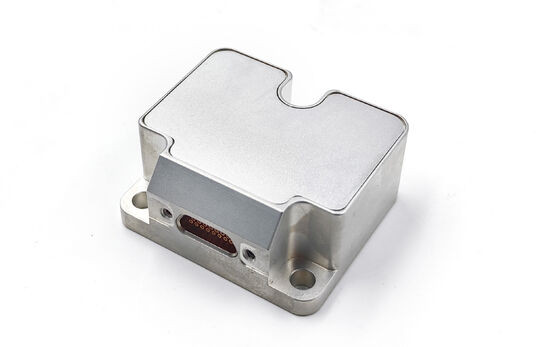

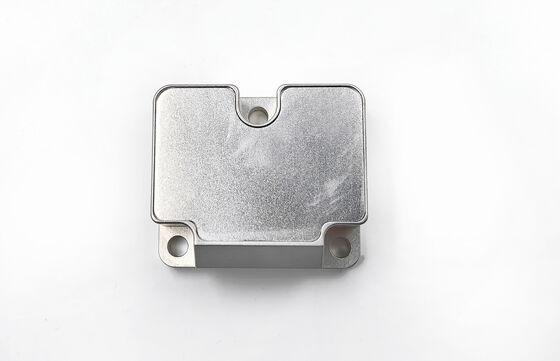

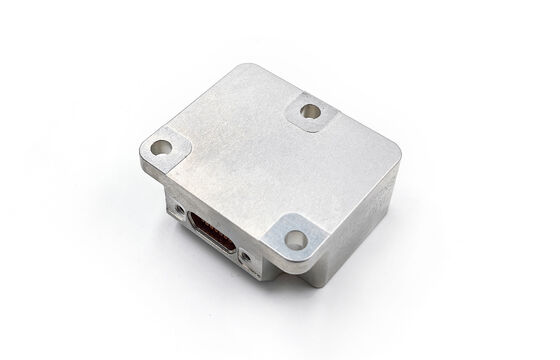

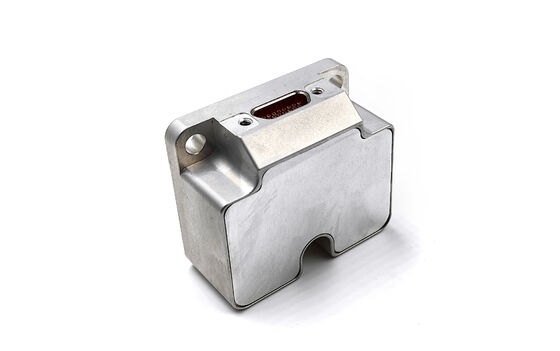

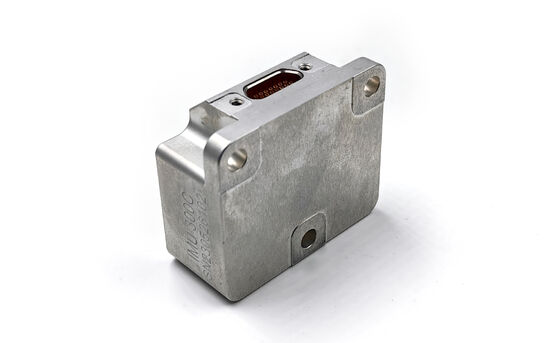

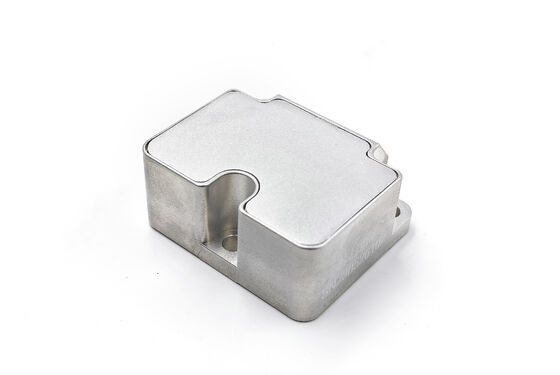

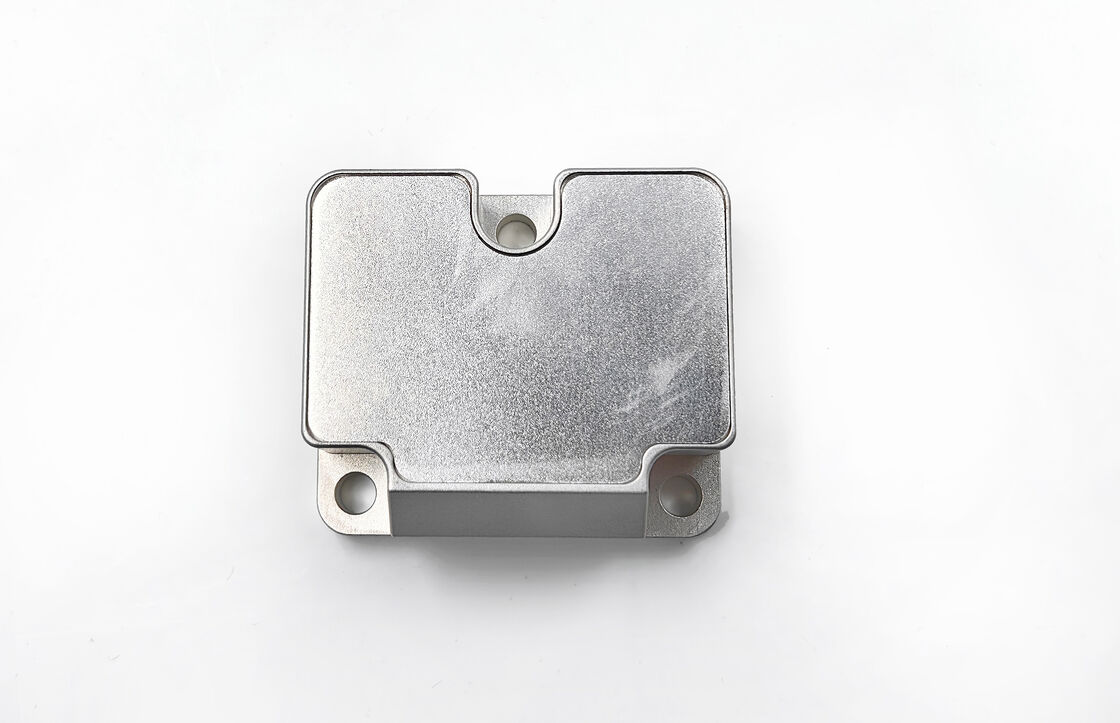

Nawigacyjny poziom MEMS IMU z 3-osiowym akcelerometrem gyroskopem

Nazwa marki:	FIREPOWER
Numer modelu:	IMU6-4
MOQ:	1
Warunki płatności:	Akredytywa, T/T, Western Union
Zdolność do zaopatrzenia:	500/miesiąc

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Waga:

55 ± 5 g

Zakres pomiarowy:

± 400 °/s

Niestabilność zerowego uprzedzenia:

1°/godz

Przypadkowy spacer:

0,15。/√h

Powtarzalność zerowa:

10 °/h

Zerowa czułość przyspieszenia odchylenia:

1°/godz./g

Nieliniowość współczynnika skali:

300ppm

Przepustowość łącza:

250 Hz

Szczegóły pakowania:

gąbka + karton

Możliwość Supply:

500/miesiąc

Podkreślić:

czujnik IMU MEMS klasy nawigacyjnej

3-osiowy akcelerometr gyroskop

MEMS IMU z żyroskopem

Opis produktu

Nawigacyjny poziom MEMS IMU z 3-osiowym przyspieszaczem i gyroskopem

Skład i funkcja

Jednostka pomiarowa inercjalna integruje wiele czujników precyzyjnych i komponentów przetwarzania:

Gyroskop trójosiowy do pomiaru prędkości kątowej
Akcelerometr trzyosiowy do pomiaru przyspieszenia
czujnik kąta nachylenia trójosiowy (nieobowiązkowy)
Czujnik temperatury do kompensacji środowiska
Płyty do przetwarzania sygnałów z zaawansowanymi algorytmami
Wytrzymała konstrukcja mechaniczna
Kompleksowy zestaw oprogramowania

System mierzy trójosiową prędkość kątową, przyspieszenie i kąt nachylenia nośnika, a następnie wydaje wyniki zrekompensowane (w tym kompensację temperatury, kompensację zakłóceń ustawienia instalacji,i nieliniowej kompensacji) przez port seryjny RS-422 przy użyciu standaryzowanych protokołów komunikacyjnych.

Specyfikacje techniczne gyroskopu

Parametry	Jednostka	Warunki badania	IMU6-4	IMU6-4A	IMU6-4B	IMU6-4C
Zakres pomiarowy	°/s		± 400	± 400	± 400	±2000
Niestabilność zerowego uprzedzenia	°/h	Waryans Allan	1	0.1	0.05	3
Stabilność zerowa	°/h	1s gładko, RMS, temperatura normalna	10	5	1	20
Zerowa zmiana stronniczości przy pełnej temperaturze	°/h	10 s płynne, RMS, szybkość zmiany temperatury 1 °C/min	20	10	2	40
Wyborne spacery	./√h	Waryans Allan	0.15	0.05	0.02	0.3
Powtórzalność bez uprzedzeń	°/h	Q = 6, temperatura normalna	10	5	1	20
Zerowa wrażliwość na przyspieszenie stronniczości	°/h/g	Badanie przy ± 1 g	1	1	1	1
Rozstrzygnięcie	°/h		2	1	0.5	5
Hałas wyjściowy	°/s	Szczyt (połowa szczytu, STD * 3)	0.3	0.25	0.15	0.45
Nieliniowość współczynnika skali	ppm	Normalna temperatura	300
Powtarzalność współczynnika skali	ppm	Q = 3, temperatura normalna	300
Połączenie krzyżowe	%	Normalna temperatura	0.2
Przepustowość	Hz		250	250	150	250

Specyfikacje techniczne akcelerometru

Parametry	Jednostka	Warunki badania	IMU6-4y-1	IMU6-4y-2	IMU6-4y
Zakres pomiarowy	g		± 10	± 20	± 40
Stabilność zerowa	mg	1s gładko, RMS, temperatura normalna	0.1	0.2	0.3
Zerowa zmiana stronniczości przy pełnej temperaturze	mg	10 s płynne, RMS, szybkość zmiany temperatury 1 °C/min	3	3	5
Powtórzalność bez uprzedzeń	mg	Q = 6, temperatura normalna	0.2	0.5	1
Rozstrzygnięcie	mg		0.1	0.1	0.1
Nieliniowość współczynnika skali	ppm	Normalna temperatura	500
Powtarzalność współczynnika skali	ppm	Q = 3, temperatura normalna	500
Połączenie krzyżowe	%	Normalna temperatura	0.2
Przepustowość	Hz		150
