IMU 6-osiowe w czasie rzeczywistym z pełną rekompensatą błędów w nawigacji

Name: IMU 6-osiowe w czasie rzeczywistym z pełną rekompensatą błędów w nawigacji
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: IMU115
Price: 200 USD
Availability: InStock

Nazwa marki:	FIREPOWER
Numer modelu:	IMU115
MOQ:	1
Cena £:	200$
Warunki płatności:	L/C, T/T
Zdolność do zaopatrzenia:	2000/miesiąc

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Dynamiczny zakres pomiaru:

500°/s

Zerowa stabilność odchylenia:

3,0°/godz

Zerowy zakres odchylenia:

±0,2°/s

Przepustowość łącza:

80 Hz

Rozmiar:

22,4 × 22,4 × 9,5 mm

Interfejs komunikacyjny:

1-drogi UART

Szczegóły pakowania:

karton z gąbką

Możliwość Supply:

2000/miesiąc

Podkreślić:

6-osiowe urządzenie IMU z kompensacją błędów

akcelerometr IMU w czasie rzeczywistym

żyroskop nawigacyjny z pełną kompensacją

Opis produktu

IMU 6-osiowe w czasie rzeczywistym z pełną rekompensatą błędów w nawigacji

Przegląd produktu

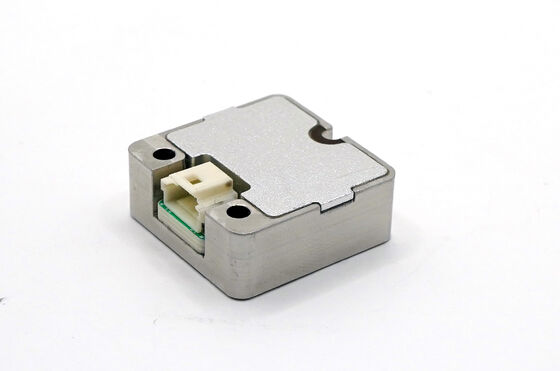

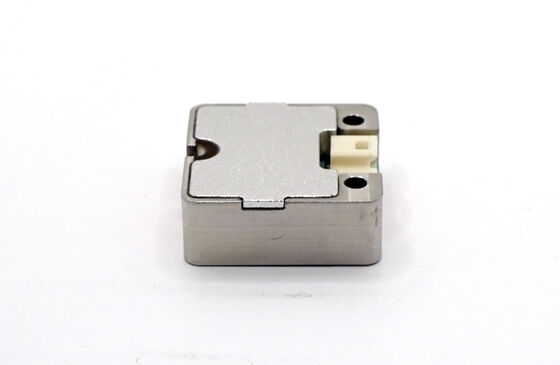

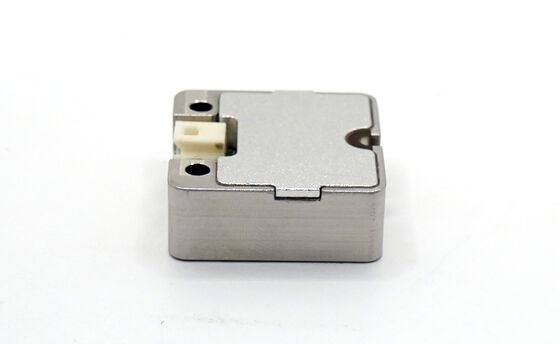

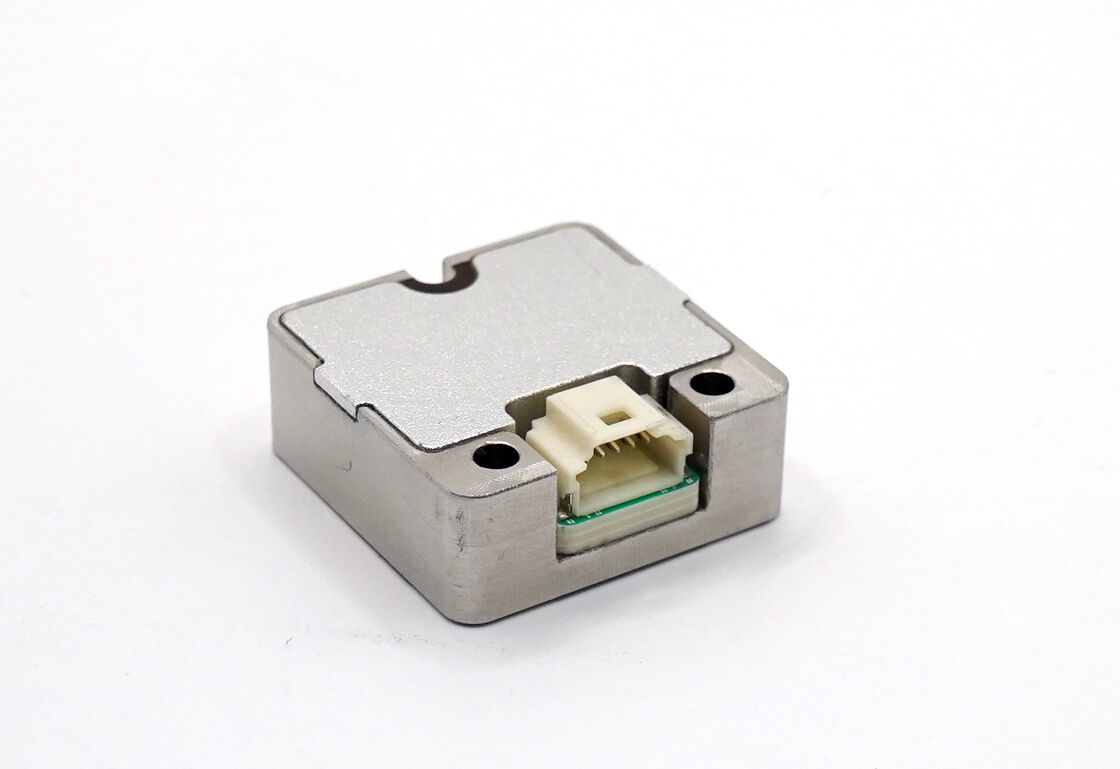

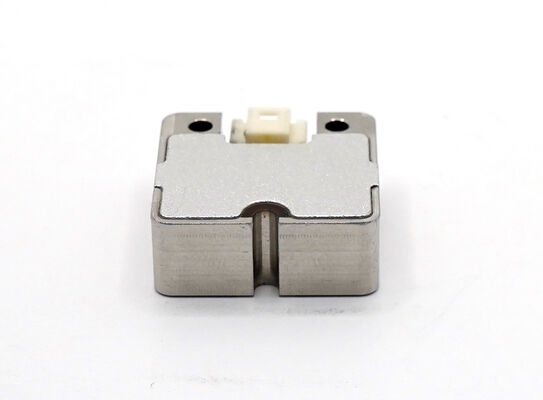

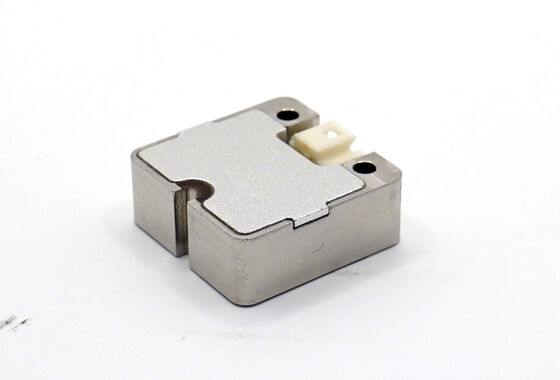

IMU115 to wysokowydajna jednostka pomiarowa inercjalna (IMU) oparta na mikro-mechanicznej technologii MEMS,z wbudowanymi żyroskopami i akcelerometrami, które emitują 3-osiowe prędkości kątowe i 3-osiowe przyspieszeniaZaprojektowany z myślą o wyjątkowej niezawodności i adaptacji środowiskowej, urządzenie to nadaje się do inteligentnej jazdy, komunikacji mobilnej, mapowania i stabilizacji.

Kluczowe cechy

Gyroskop cyfrowy o trzech ośach:
- Zakres pomiaru dynamicznego ± 250o/s (opcjonalnie 500o/s)
- Stabilność zerowa: 10o/h (GJB, 10s, typowa), 6,0o/h (ALLAN, typowa)
Trójosiowy cyfrowy akcelerometr:
- Zakres dynamiczny ±4 g (konfiguracyjny do 16 g)
- Stabilność zerowa: 0, 12 mg (GJB, 10 s), 0,065 mg (ALLAN)
Wysoka niezawodność przy MTBF > 20 000 godzin
Dokładność całego zakresu temperatur (-40 °C do 80 °C) z wbudowaną kalibracją
Niezawodne działanie w warunkach silnych drgań
Interfejs UART jednokierunkowy

Wnioski

Inteligentne systemy jazdy
Platformy łączności mobilnej
Precyzyjne mapowanie
Platformy stabilizacyjne

Specyfikacje techniczne

Parametry	Warunki badania	Min.	Typowe	Maksymalnie	Jednostka
Gyroskop
Zakres dynamiczny			250	500	o/s
Stabilność zerowa	Waryans Allan		3.0		o/h
Stabilność zerowa	10s średnia (-40°C do +80°C)		6.0		o/h
Zakres zerowego zróżnicowania			± 0.2		o/s
Zerowa zmiana temperatury			± 0.3		o/s
Dokładność współczynnika skali			0.2		%
Nieliniowość współczynnika skali			0.02		% FS
Przepustowość			80		Hz
Akcelerometr
Zakres dynamiczny			4	16	g
Stabilność zerowa	Waryans Allan		0.065		mg
Stabilność zerowa	10s średnia (-40°C do +80°C)		0.12		mg
Zakres zerowego zróżnicowania			±3		mg
Zerowa zmiana temperatury			± 6		mg
Dokładność współczynnika skali			0.3		%
Nieliniowość współczynnika skali			0.03		% FS
Przepustowość			80		Hz
Interfejs komunikacji
Prędkość baudów UART jednokierunkowa		115.2	460.8		Kbps
Częstotliwość pobierania próbek UART		200	1000		Hz
Charakterystyka elektryczna
napięcie		4.5	5	5.5	V
Zużycie energii			0.35		W
Ripple	P-P		20		mV
Charakterystyka strukturalna
Wielkość			22.422.49.5		mm
Waga			16		g
Specyfikacje środowiskowe
Temperatura pracy		-40		80	°C
Temperatura przechowywania		-45		85	°C
Wibracje			20-2000Hz, 3g
Wpływ			1000 g, 0,5 ms
MTBF			20,000		h
Kontynuacja pracy			120		h

Uwaga: W obliczeniach zerowej stronniczości dla całego zakresu temperatur przyjmuje się współczynnik zmiany temperatury ≤1°C/min (-40°C do +80°C)

Interfejs elektryczny
