Moduł jednostki pomiarowej inercji ADIS16475 MEMS z interfejsem SPI

Name: Moduł jednostki pomiarowej inercji ADIS16475 MEMS z interfejsem SPI
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: 16475c
Price: 200 USD
Availability: InStock

Nazwa marki:	FIREPOWER
Numer modelu:	16475c
MOQ:	1
Cena £:	200$
Warunki płatności:	L/C, D/P, T/T.
Zdolność do zaopatrzenia:	1 tydzień na próbkę

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

zakres pomiarowy żyroskopu:

±500°/s

Nieliniowość współczynnika skali:

100 str./min

Przypadkowy spacer:

0,15°/√h

Przepustowość łącza:

345 Hz

Zakres Acc:

± 8g

Powtarzalność współczynnika skali:

500 ppm

Aktualizacja prędkości:

2,0Sps

Prąd zasilania:

20ma

Szczegóły pakowania:

Sponge + karton

Możliwość Supply:

1 tydzień na próbkę

Podkreślić:

Moduł IMU ADIS16475 MEMS

SPI interfejs IMU akcelerometr

Jednostka pomiarowa MEMS

Opis produktu

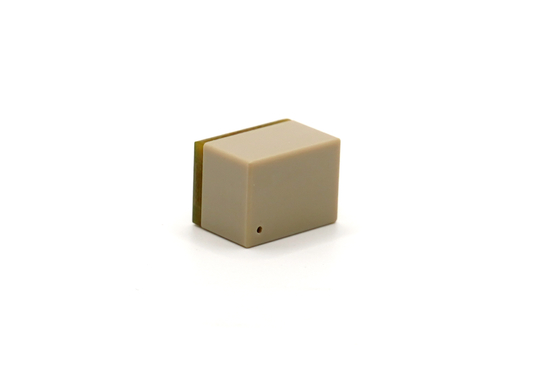

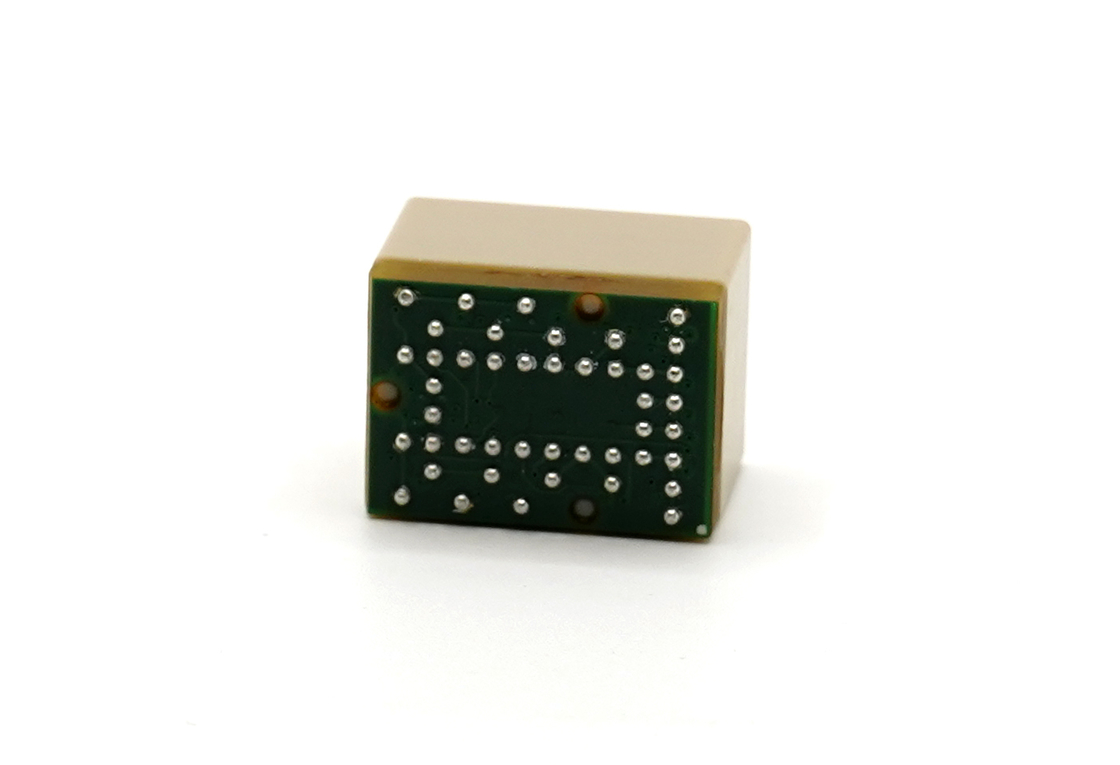

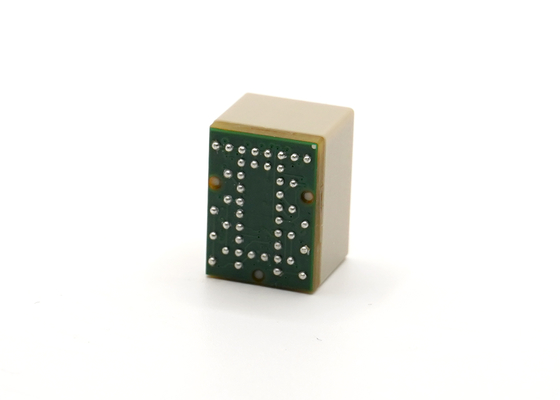

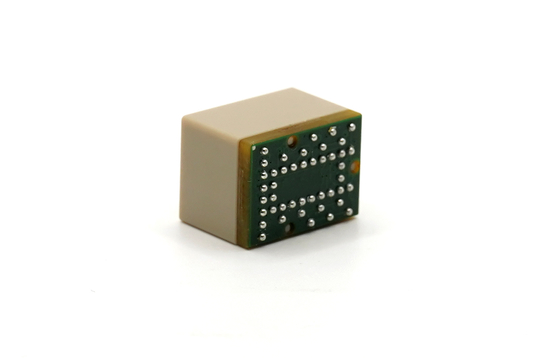

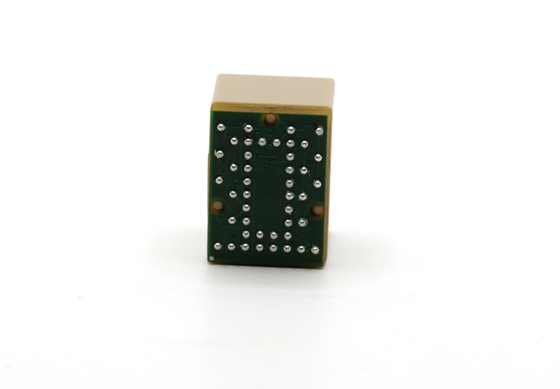

Miniaturowe MEMS moduł jednostki pomiarowej ADIS16475

ADIS16475C to moduł zminiaturyzowany moduł czujnika ruchu MEMS zawierający trzyosiowy żyroskop i trzyosiowy akcelerometr. Każdy czujnik bezwładnościowy jest łączony z obwodami kondycjonowania sygnału, aby zapewnić prosty interfejs do pozyskiwania danych i kontroli konfiguracji za pomocą interfejsu SPI i struktury rejestru. Moduł jest dostępny w 100-balowym pakiecie BGA mierzącym około 15 mm * 11 mm * 11 mm.

Kluczowe funkcje

Technologia wykrywania ruchu MEMS MEMS
Trójosiowy żyroskop i trzyosiowy akcelerometr
Prosty interfejs SPI do pozyskiwania danych
Pakiet BGA kompaktowy (15 mm * 11 mm * 11 mm)
Zintegrowany obwód kondycjonowania sygnału

Specyfikacje techniczne

Parametr	Warunki testowe	Max	Typowy	Minimalny	Jednostka
Żyroskop
Zakres pomiarowy			± 500		°/s
Współczynnik skali	X_gyro_out i x_gyro_low (32-bit)		2621 440		LSB/°/s
Nieliniowość współczynnika skali	Najlepsze dopasowanie linii prostej, wejściowa szybkość kątowa 500dps		100		ppm
Niestabilność zerowego odchylenia	Allan, 1 σ		2.5	3.0	°/h
Losowy spacer	1 σ		0,15	0,20	°/√h
Przepustowość łącza	-3db		345		Hz
Akcelerometr
Zakres pomiarowy			± 8		G
Współczynnik skali	X_accl_out i x_accl_low (32-bit)		2621,44000		LSB /g
Niestabilność zerowego odchylenia	Allan, 1 σ		25	50	UG
Przepustowość łącza	-3db		393		Hz
Ogólne specyfikacje
Czas rozpoczęcia			1000		SM
Aktualizacja prędkości			2.0		KSP
Zakres napięcia roboczego	Vdd	3.0		3.6	V
Prąd dostawy	Vdd = 3,3 v	17		20	mama

Rysunki zarysowe
