Jednostka pomiarowa inercji Stim300 MEMS z seryjnym interfejsem RS-422 do precyzyjnej nawigacji

Nazwa marki:	FIREPOWER
Numer modelu:	IMU6-1a
MOQ:	1
Cena £:	2500$
Warunki płatności:	T/T, L/C, Western Union
Zdolność do zaopatrzenia:	1 tydzień na próbkę

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

Gyro Range (dostosowywany):

± 400 °/s

Stabilność stronniczości (wariancja@ allan):

0.1°/h

Stabilność stronniczości @10s (10s gładka, 1σ, temperatura pokojowa):

1°/godz

Losowy spacer:

0,1°/√godz.

Szerokość pasma 3dB:

200 Hz

Zakres ACC (dostosowywany):

±30g

Stabilność stronniczości (wariancja Allana @ 25 ℃):

0,05 mg

Stabilność stronniczości @10s:

00, 2 mg

Szczegóły pakowania:

Sponge + karton

Możliwość Supply:

1 tydzień na próbkę

Podkreślić:

Stim300 MEMS IMU z giroskopem ±400°/s

MEMS IMU z stabilnością przesunięcia 0

1°/h

Opis produktu

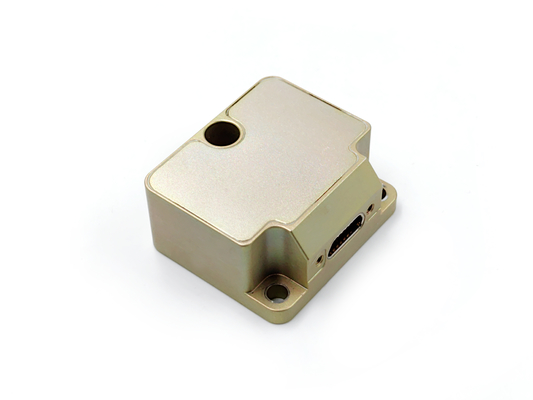

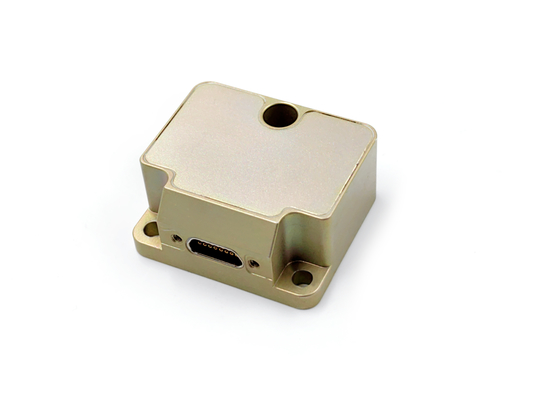

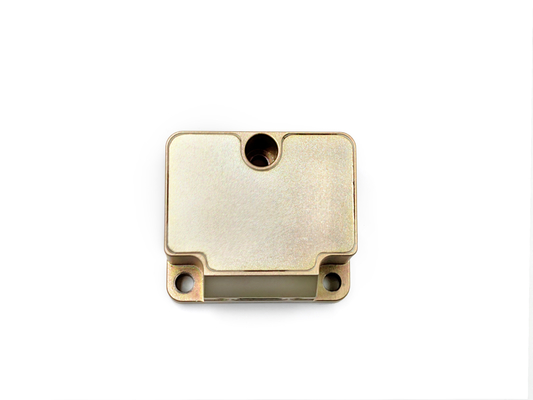

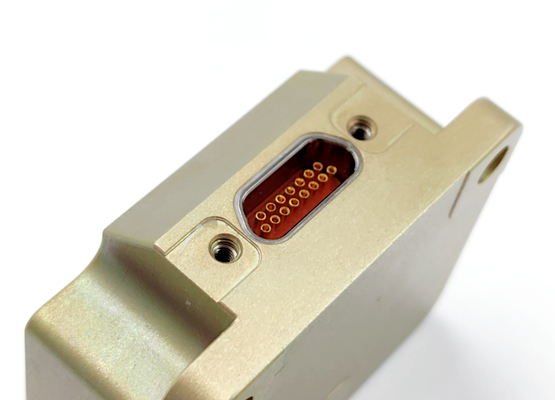

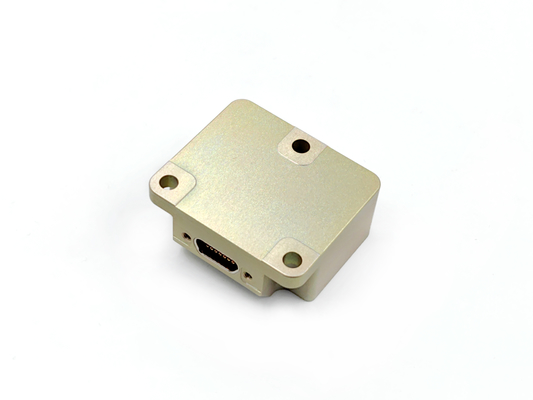

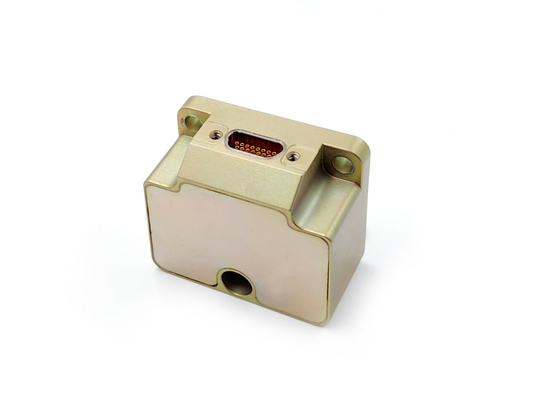

Jednostka pomiarowa inercji Stim300 MEMS z seryjnym interfejsem RS-422

Jednostka pomiarowa inercji MEMS zawiera trójosiowy giroskop, trójosiowy akcelerometr, trójosiowy czujnik kąta nachylenia, czujnik temperatury, płytę przetwarzania sygnału,i niezbędne oprogramowaniePrecyzyjnie mierzy trójosiową prędkość kątową, trójosiowe przyspieszenie i trójosiowy kąt nachylenia nośnika, wytwarzając skompensowane dane (w tym temperaturę, niewłaściwe ustawienie instalacji,i nieliniowej kompensacji) za pośrednictwem portu seryjnego RS-422.

Kluczowe składniki

Gyroskop trójosiowy
Akcelerometr trójosiowy
czujnik kąta nachylenia trójosiowy
Czujnik temperatury
Płyty do przetwarzania sygnałów
Zintegrowany pakiet oprogramowania

Specyfikacje gyroskopu

Parametry	Jednostka	IMU6-1	IMU6-1A	IMU6-1B	IMU6-1C
Zakres pomiarowy (przystosowany)	°/s	± 400	± 400	± 400	±2000
Stabilność stronniczości w trakcie przebiegu ((@ rozbieżność Allana)	°/h	0.3	0.1	0.05	1
Stabilność stronniczości @10s (10s gładko, 1σ, temperatura pokojowa)	°/h	3	1	0.5	6
Stabilność biasu w pełnej temperaturze	°/h	10	3	2	18
Przypadkowe chodzenie kątowe	°/√h	0.15	0.1	0.02	0.3
Powtarzalność stronniczości (1σ)	°/h	1	0.5	0.3	2
Czułość przyspieszenia stronniczości	°/h/g	1	1	1	2
Nieliniowość współczynnika skali ((1σ)	ppm	150	150	150	300
Powtarzalność współczynnika skali (1σ)	ppm	20	20	20	100
Nieprawidłowe ustawienie	°	± 0.05	± 0.05	± 0.05	± 0.05
3 dB szerokości pasma	Hz	250	200	150	250

Wskaźniki techniczne akcelerometru

Parametry	Jednostka	IMU6-1y-1	IMU6-1y-2	IMU6-1y-3	IMU6-1y-4
Zakres pomiarowy (przystosowany)	g	± 10	± 30	±50	± 80
Stabilność stronniczości w trakcie jazdy (rozbieżność Allan @ 25 °C)	mg	0.02	0.05	0.1	0.2
Stabilność stronniczości @10s	mg	0.05	0.2	0.5	1
Stabilność biasu w pełnej temperaturze	mg	1	3	5	15
Przypadkowe chodzenie kątowe	m/s/√h	0.001	0.002	0.005	0.01
Powtarzalność stronniczości ((1σ)	mg	0.1	0.5	1	2
Powtarzalność współczynnika skali (1σ)	ppm	200	200	200	200
Nieliniowość współczynnika skali ((1σ)	ppm	50	100	200	300
Nieprawidłowe ustawienie	°	± 0.05	± 0.05	± 0.05	± 0.05
3 dB szerokości pasma	Hz	100	100	100	100

Specyfikacja kąta nachylenia (nieobowiązkowa)

Parametry	Jednostka	IMU6-1y-x
Zakres pomiarowy (przystosowany)	g	± 1.7
Stabilność stronniczości (1s wygładzania)	mg	0.5
Wyborne spacery	m/s/√h	0.08
Nieliniowość współczynnika skali	ppm	100
