Kopia fizoptyczna VG1703 Gyroskop światłowodowy ±300°/s 0,5°/h Stabilność

Kopia fizoptyczna VG1703 Gyroskop światłowodowy ±300°/s 0,5°/h Stabilność

Nazwa marki:	Firepower
Numer modelu:	MFOG-40
MOQ:	1
Cena £:	1350$
Warunki płatności:	L/C, D/P, T/T, Western Union
Zdolność do zaopatrzenia:	500/miesiąc

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Zakres:

± 300 (°/s

Stabilność zerowego odchylenia ((10s, 1σ):

≤0,5 °/h

Losowy spacer:

≤0,02 °/h

Przepustowość 3DB:

≥300 Hz

Powtarzalność zerowego uprzedzenia ((1σ):

≤0,5 °/h

Nieliniowość współczynnika skali:

≤500ppm

Wymiar:

φ40x20 mm

Zużycie energii:

≤1,5 W.

Szczegóły pakowania:

Sponge + karton

Możliwość Supply:

500/miesiąc

Podkreślić:

Żyroskop światłowodowy Fizoptika Vg1703

Żyrokompas światłowodowy ±300°/s

Żyroskop światłowodowy stabilność 0.5°/h

Opis produktu

Kopia fizoptyczna VG1703 Gyroskop światłowodowy ±300°/s 0,5°/h Stabilność

W sprawieMFOG-40 Mikro-Nano-Włókno-Optyczny Gyroskopjest zaawansowanym czujnikiem prędkości kątowej, który bezproblemowo integruje technologie optyczne, mechaniczne i elektroniczne.Efekt Sagnaca, wykorzystuje najnowocześniejsze urządzenia mikro-nano-włóknowe w celu osiągnięcia wysokiej precyzji pomiaru.Żyroskop wykrywa prędkość kątową poprzez monitorowanie różnicy fazowej między dwoma wiązkami światła rozprzestrzeniającymi się w przeciwnych kierunkach, przetwarzanie tych informacji za pomocą zaawansowanej elektroniki i dostarczanie precyzyjnej informacji zwrotnej do celów kontroli lub pomiaru.

Zaprojektowany z myślą o prostocie i niezawodności, ten żyroskop posiada kompaktową i lekką konstrukcjębez ruchomych częściJego zdolność do szybkiego uruchamiania w połączeniu z małą wielkością i niską wagą sprawia, że jest bardzo odpowiedni do zastosowań wsterowanie nastawieniem, nawigacja i pomiar ruchuróżnych lotniskowców, w tym platform lotniczych, morskich i naziemnych.

Kluczowe cechy

Prosta konstrukcja bez ruchomych lub zużywających się części
Szybkie uruchomienie i kompaktowa konstrukcja (φ40*20 mm)
Łatwość konstrukcji dla wszechstronnych zastosowań
Idealne do systemów kontroli nastawienia i pomiaru nośnika

Komponenty techniczne

Zbiór ścieżki optycznej
Płyty obwodowe sygnałów wykrywania i sterowania
Szkielet pierścieniowy z włókien i obudowa konstrukcyjna

Parametry wydajności

Parametry	Specyfikacja
Zakres (°/s)	± 300
Wskaźnik skali (LSB/°/s)	3600
Nieliniowość współczynnika skali (ppm)	≤ 500
Stabilność zerowej stronniczości (10s, 1σ, °/H)	≤ 0.5
Powtarzalność bez stronniczości (1σ, °/H)	≤ 0.5
Wyróżnienie pomiaru:	≤ 0.02
Stabilność zerowa przy pełnej temperaturze (°/H)	≤ 1.5
3dB szerokości pasma (Hz)	≥ 300
Zasilanie (V)	5±0.15
Zużycie energii (W)	≤ 1.5

Wymagania energetyczne

Zewnętrzne źródło zasilania produktu składa się z dwóch obwodów, a wymagania przedstawiono w tabeli 2:

	+5V
napięcie	40,85 V do 5,15 V
Ripple	20 mV
Prąd elektryczny	0.2A

Interfejs elektryczny

Mikro-nanowiroptyczny żyroskop MFOG-40 jest podłączony elektrycznie do zewnątrz za pomocą kabli.

Liczba węzłów	Kolor	Definicja
1	Mandaryny	RS422 R-
2	Niebieski	RS422 R+
3	Zielona	RS422 T+
4	Żółty	RS422 T-
5	Czarne	GND
6	Czarne	GND
7	Czerwony	5V

Diagramy produktów

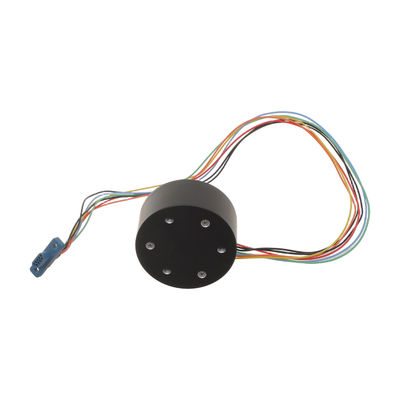

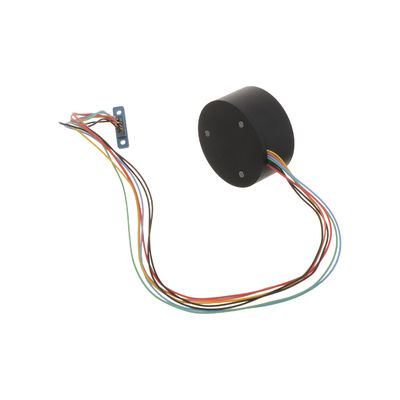

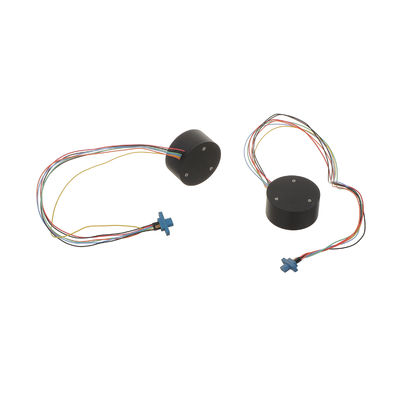

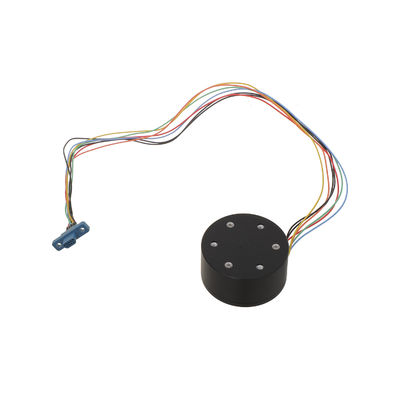

Fizoptika VG1703 Żyroskop światłowodowy

Fizoptika VG1703 Rysowanie wymiarowe żyroskopu światłowodowego
