Żyroskop akcelerometru IMU
Created with Pixso.

Zminiaturyzowany moduł czujnika ruchu MEMS

Zminiaturyzowany moduł czujnika ruchu MEMS

Nazwa marki: Firepower
Numer modelu: 16475c
MOQ: 1
Cena £: 2450$
Warunki płatności: L/C, D/P, T/T, Western Union
Zdolność do zaopatrzenia: 100pcs/miesiąc
Szczegółowe informacje
Miejsce pochodzenia:
Chiny
Orzecznictwo:
CE
zakres pomiarowy żyroskopu:
±500°/s (opcjonalnie)
Stabilność gyro zero uprzedzeń:
30°/h, wygładzanie 1 s, 1 sigma
Losowy spacer żyroskopowy:
0,15~0,2°/h-², 1 sigma
Zakres pomiarowy akcelerometru:
± 8g
Stabilność przy zerowym odchyleniu akcelerometru:
0,3 mg, wygładzanie 1 s, 1 sigma
Losowy spacer akcelerometru:
0,05 ~ 0,07 m/s/h-², 1 sigma
Szczegóły pakowania:
Sponge + karton
Możliwość Supply:
100pcs/miesiąc
Podkreślić:

Żyroskop światłowodowy Fizoptika Vg1703

,

Żyrokompas światłowodowy ±300°/s

,

Żyroskop światłowodowy stabilność 0.5°/h

Opis produktu
Opis produktu

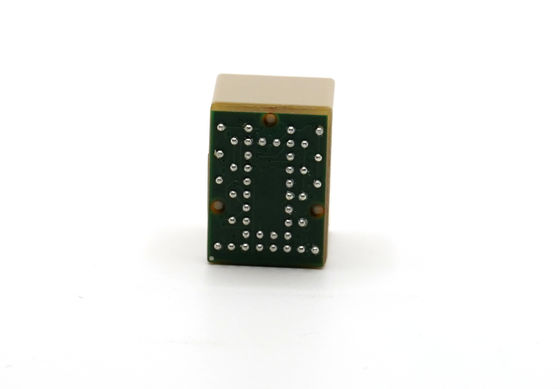

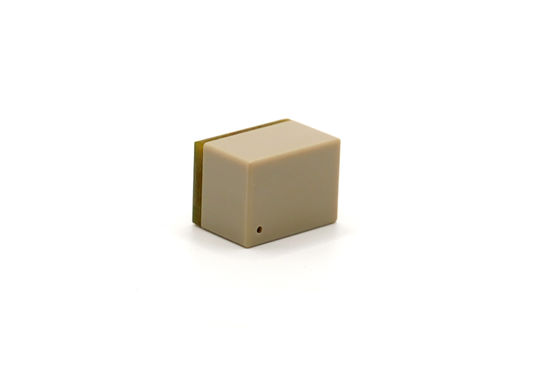

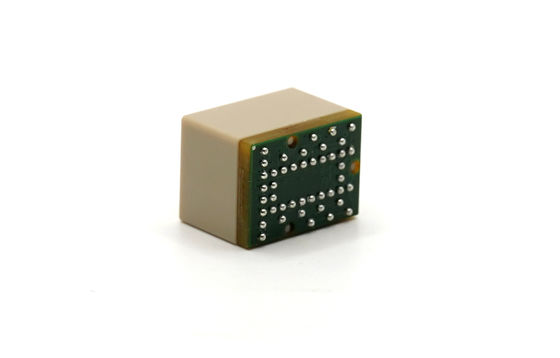

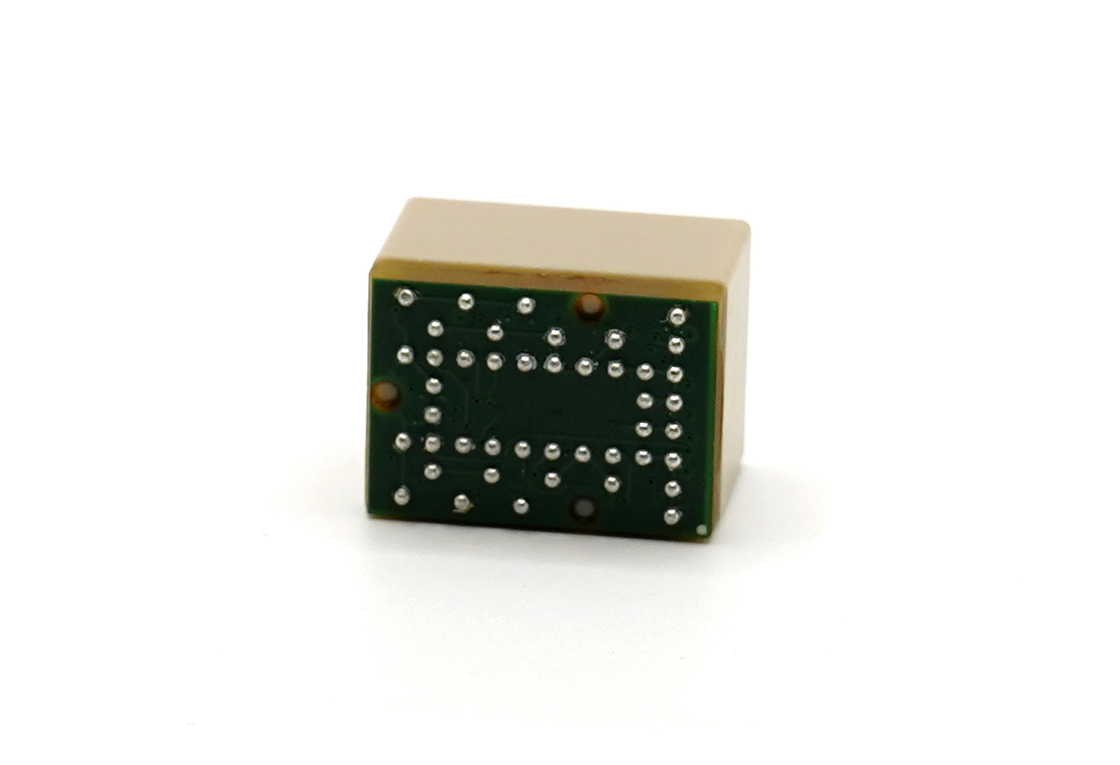

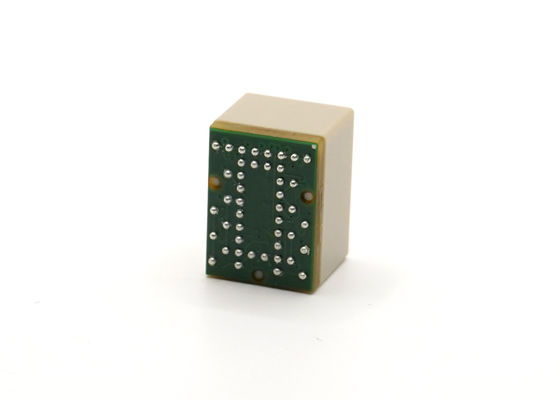

Model 16475C to bardzo precyzyjny, zminiaturyzowany moduł czujnika ruchu MEMS zawierający trójosiowy żyroskop i trójosiowy akcelerometr. Każdy czujnik inercyjny w układzie 16475C jest połączony z obwodem kondycjonowania sygnału, aby zapewnić prosty interfejs do gromadzenia danych i kontroli konfiguracji za pomocą interfejsu SPI i struktury rejestrów. Układ 16475C jest dostępny w obudowie BGA zawierającej 100 kulek o wymiarach około 15 mm x 11 mm x 11 mm.

Dane techniczne
Parametr Warunki testowe Maks Typowy Minimalny Jednostka
Żyroskop
Zakres pomiarowy

±500
°/s
Współczynnik skali X_GYRO_OUT i X_GYRO_LOW (32-bitowy)
2621440
LSB/°/s
X_GYRO_OUT (16-bitowy)
40
LSB/°/s
Nieliniowość współczynnika skali Najlepsze dopasowanie w linii prostej, wejściowa prędkość kątowa 500 dps
100
ppm
Powtarzalność współczynnika skali Q=3, 1σ
300
ppm
Zerowa powtarzalność Q=6, 1σ
30
°/godz
Zerowa niestabilność obciążenia Allana, 1σ
2.5 3.0 °/godz
Zerowa stabilność odchylenia 1s gładka, 1σ
30
°/godz
Przypadkowy spacer
0,15 0,20 °/√ godz
Zero wibracji w pełnej temperaturze -45℃≤Tc≤+85℃, wygładzanie 10 s, 1σ
72
°/godz
Czułość G Testuj przy 1g
0,01
°/s/g
Szum wyjściowy Bez filtrowania, RMS
0,08 0,10 °/s
Przepustowość łącza -3dB
345
Hz
Częstotliwość rezonansu czujnika

20
kHz
Akcelerometr
Zakres pomiarowy

±8
G
Współczynnik skali X_ACCL_OUT i X_ACCL_LOW (32-bitowy)
262144000
LSB/g
X_ACCL_OUT (16-bitowy)
4000
LSB/g
Sprzęgło krzyżowe Wał i wał
±0,05
°
Nieliniowość współczynnika skali Najlepsze dopasowanie w linii prostej, 1G
500
ppm
Powtarzalność współczynnika skali Q=3, 1σ
500
ppm
Zerowa powtarzalność Q=6, 1σ
0,3
mg
Zerowa niestabilność obciążenia Allana, 1σ
25 50 ug
Zerowa stabilność odchylenia 1s gładka, 1σ
0,3
mg
Przypadkowy spacer
0,05 0,07 m/s/√ godz
Zero wibracji w pełnej temperaturze -45℃≤Tc≤+85℃, wygładzanie 10 s, 1σ
3
mg
Szum wyjściowy Bez filtrowania, RMS
2.0 3.0 mg
Przepustowość łącza -3dB
393
Hz
Częstotliwość rezonansu czujnika

2.6
kHz
Czujnik temperatury
Współczynnik skali

0,1
℃/LSB
Pamięć flash Liczba zapewnień 100 000

Cykle
Okres przechowywania danych T=85 ℃ 20

Lata
Czas wymagany na konfigurację funkcji
Czas rozpoczęcia

1000
SM
Czas aktualizacji wewnętrznej

75
nas
Aktualizuj prędkość

2.0
kSPS
Współczynnik wejściowy sygnału synchronizacji
1900 2000 2100 Hz
Zasilanie VDD Zakres napięcia roboczego 3.0
3.6 V
Prąd zasilania VDD=3,3 V 17
20 mama
