Czujnik inercyjny jednostki pomiaru z silnymi wibracjami i wstrząsami dla obronności lotniczej, wyjście RS-422

Czujnik inercyjny jednostki pomiaru z silnymi wibracjami i wstrząsami dla obronności lotniczej, wyjście RS-422

Nazwa marki:	Firepower
Numer modelu:	IMU6-1
MOQ:	1
Cena £:	2000$
Warunki płatności:	L/C, D/A, D/P, T/T, Western Union
Zdolność do zaopatrzenia:	500/miesiąc

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

zakres pomiarowy żyroskopu:

±400°/s

Stabilność odchylenia:

0,3°/godz.

kątowy przypadkowy spacer:

0,15º/√h

Powtarzalność stronniczości (1σ):

1°/godz

Powtarzalność współczynnika skali (1σ):

150ppm

Szerokość pasma 3dB:

250 Hz

Stabilność odchylenia akcelerometru:

0,02 mg

Waga:

55g

Niewspółosiowość:

±0,05°

Zużycie energii:

Szczegóły pakowania:

Pudełko+gąbka

Możliwość Supply:

500/miesiąc

Podkreślić:

Inercyjna jednostka pomiaru dla obronności lotniczej

Inercyjna jednostka pomiaru odporna na silne wstrząsy

Inercyjna jednostka pomiaru RS-422

Opis produktu

Czujnik inercyjny do pomiaru wibracji i wstrząsów dla lotnictwa i obrony, wyjście RS-422

Kluczowe specyfikacje

Atrybut	Wartość
Zakres pomiarowy żyroskopu	±400°/s
Stabilność odchyłki	0.3°/h
Błąd dryftu kątowego	0.15º/√h
Powtarzalność odchyłki (1σ)	1°/h
Powtarzalność współczynnika skali (1σ)	150ppm
Szerokość pasma 3 dB	250Hz
Stabilność odchyłki akcelerometru	0.02mg
Waga	55g
Niewspółosiowość	±0.05°
Pobór mocy	2W

Przegląd produktu

Inercyjny moduł pomiarowy IMU6 MEMS to wysoce zintegrowany system czujników przeznaczony do zastosowań w lotnictwie i obronie z wyjściem RS-422.

Komponenty systemu

Trójosiowy żyroskop
Trójosiowy akcelerometr
Trójosiowy czujnik kąta nachylenia
Czujnik temperatury
Płyta przetwarzania sygnału
Obudowa mechaniczna
Oprogramowanie towarzyszące

Zaprojektowany do pomiaru trójosiowej prędkości kątowej, przyspieszenia liniowego i kąta nachylenia poruszających się platform, system charakteryzuje się kompleksową kompensacją błędów, w tym kompensacją temperatury, korekcją niewspółosiowości instalacji i kompensacją nieliniowości. Wyprowadza dane o wysokiej dokładności za pośrednictwem standardowego interfejsu szeregowego RS-422, zgodnie z predefiniowanym protokołem komunikacyjnym.

Specyfikacje żyroskopu

Parametr	Jednostka	IMU6-1	IMU6-1A	IMU6-1B	IMU6-1C
Zakres pomiarowy (konfigurowalny)	°/s	±400	±400	±400	±2000
Stabilność odchyłki w trakcie pracy (@ wariancja Allana)	°/h	0.3	0.1	0.05	1
Stabilność odchyłki @10s (10s wygładzanie, 1σ, temperatura pokojowa)	°/h	3	1	0.5	6
Stabilność odchyłki w pełnym zakresie temperatur	°/h	10	3	2	18
Błąd dryftu kątowego	°/√h	0.15	0.1	0.02	0.3
Powtarzalność odchyłki (1σ)	°/h	1	0.5	0.3	2
Czułość odchyłki na przyspieszenie	°/h/g	1	1	1	2
Nieliniowość współczynnika skali (1σ)	ppm	150	150	150	300
Powtarzalność współczynnika skali (1σ)	ppm	20	20	20	100
Niewspółosiowość	°	±0.05	±0.05	±0.05	±0.05
Szerokość pasma 3 dB	Hz	250	200	150	250

Wskaźniki techniczne akcelerometru

Parametr	Jednostka	IMU6-1y-1	IMU6-1y-2	IMU6-1y-3	IMU6-1y-4
Zakres pomiarowy (konfigurowalny)	g	±10	±30	±50	±80
Stabilność odchyłki w trakcie pracy (wariancja Allana @ 25 ℃)	mg	0.02	0.05	0.1	0.2
Stabilność odchyłki @10s	mg	0.05	0.2	0.5	1
Stabilność odchyłki w pełnym zakresie temperatur	mg	1	3	5	15
Błąd dryftu kątowego	m/s/√h	0.001	0.002	0.005	0.01
Powtarzalność odchyłki (1σ)	mg	0.1	0.5	1	2
Powtarzalność współczynnika skali (1σ)	ppm	200	200	200	200
Nieliniowość współczynnika skali (1σ)	ppm	50	100	200	300
Niewspółosiowość	°	±0.05	±0.05	±0.05	±0.05
Szerokość pasma 3 dB	Hz	100	100	100	100

Charakterystyka elektryczna

Parametr	Jednostka	Wartość
Napięcie	V	5
Pobór mocy	W	2
Tętnienia	mV	100

Dostosowanie do środowiska

Parametr	Jednostka	Wartość
Temperatura pracy	℃	-45~85
Temperatura przechowywania	℃	-55~105
Wibracje	--	10~2000Hz,6.06g
Uderzenia	--	1000g,0.1ms
Waga	g	55±5

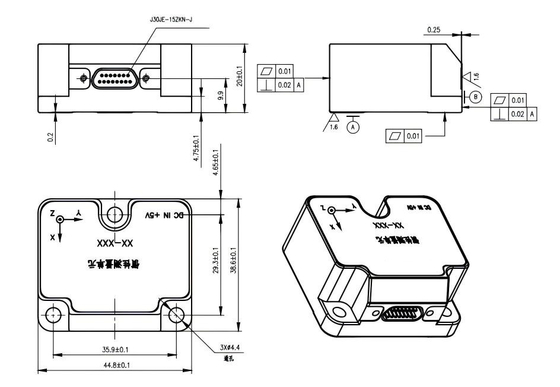

Struktura zewnętrzna
