Bezwładnościowa jednostka pomiarowa klasy taktycznej bez wspomagania GPS - zamiennik Stim300

Bezwładnościowa jednostka pomiarowa klasy taktycznej bez wspomagania GPS - zamiennik Stim300

Nazwa marki:	Firepower
Numer modelu:	IMU6-1
MOQ:	1
Cena £:	2000$
Warunki płatności:	L/C, D/A, D/P, T/T, Western Union
Zdolność do zaopatrzenia:	500/miesiąc

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

zakres pomiarowy żyroskopu:

±400°/s

Stabilność uprzedzeń:

0,3°/godz.

kątowy przypadkowy spacer:

0,15º/√h

Powtarzalność stronniczości (1σ):

1°/godz

Nieliniowość współczynnika skali (1σ):

150ppm

Szerokość pasma 3dB:

250 Hz

Stabilność odchylenia akcelerometru:

0,02 mg

Waga:

55g

Szczegóły pakowania:

Pudełko+gąbka

Możliwość Supply:

500/miesiąc

Podkreślić:

Bezwładnościowa jednostka pomiarowa Stim300

Jednostka pomiaru inercji stopnia taktycznego

Bezwładnościowa jednostka pomiarowa - zamiennik Stim300

Opis produktu

Jednostka pomiarowa inercjalna taktycznego stopnia bez wspomagania GPS Stim300

Główne specyfikacje

Atrybut	Wartość
Zakres pomiarowy gyro	± 400°/s
Stabilność stronniczości w trakcie przebiegu	00,3°/h
Przypadkowe chodzenie kątowe	00,15o/√h
Powtarzalność stronniczości (1σ)	1°/h
Nieliniowość współczynnika skali ((1σ)	150 ppm
3 dB szerokości pasma	250 Hz
Stabilność przesunięcia akcelerometru	00,02 mg
Waga	55 g

Przegląd produktu

Jednostka pomiarowa inercji IMU6 MEMS zawiera trójosiowy giroskop, trójosiowy akcelerometr, trójosiowy czujnik kąta nachylenia, czujnik temperatury, płytę przetwarzania sygnału,i oprogramowania wspierającegoTen kompleksowy system mierzy trójosiową prędkość kątową, przyspieszenie i kąt nachylenia nośnika, wytwarzając skompensowane dane (w tym temperaturę, niewłaściwe ustawienie instalacji,i nieliniowej kompensacji) za pośrednictwem portu seryjnego RS-422 przy użyciu standaryzowanych protokołów komunikacyjnych.

Wydajność gyroskopu

Parametry	Jednostka	IMU6-1	IMU6-1A	IMU6-1B	IMU6-1C
Zakres pomiarowy (przystosowany)	°/s	± 400	± 400	± 400	±2000
Stabilność stronniczości w trakcie przebiegu	°/h	0.3	0.1	0.05	1
Stabilność stronniczości @10s	°/h	3	1	0.5	6
Stabilność biasu w pełnej temperaturze	°/h	10	3	2	18
Przypadkowe chodzenie kątowe	°√h	0.15	0.1	0.02	0.3
Powtarzalność stronniczości (1σ)	°/h	1	0.5	0.3	2
Czułość przyspieszenia stronniczości	°/h/g	1	1	1	2
Nieliniowość współczynnika skali ((1σ)	ppm	150	150	150	300
Powtarzalność współczynnika skali (1σ)	ppm	20	20	20	100
Nieprawidłowe ustawienie	°	± 0.05	± 0.05	± 0.05	± 0.05
3 dB szerokości pasma	Hz	250	200	150	250

Wydajność akcelerometru

Parametry	Jednostka	IMU6-1y-1	IMU6-1y-2	IMU6-1y-3	IMU6-1y-4
Zakres pomiarowy (przystosowany)	g	± 10	± 30	±50	± 80
Stabilność stronniczości w trakcie przebiegu	mg	0.02	0.05	0.1	0.2
Stabilność stronniczości @10s	mg	0.05	0.2	0.5	1
Stabilność biasu w pełnej temperaturze	mg	1	3	5	15
Przypadkowe chodzenie kątowe	m/s/√h	0.001	0.002	0.005	0.01
Powtarzalność stronniczości ((1σ)	mg	0.1	0.5	1	2
Powtarzalność współczynnika skali (1σ)	ppm	200	200	200	200
Nieliniowość współczynnika skali ((1σ)	ppm	50	100	200	300
Nieprawidłowe ustawienie	°	± 0.05	± 0.05	± 0.05	± 0.05
3 dB szerokości pasma	Hz	100	100	100	100

Opcjonalne specyfikacje kąta nachylenia

Parametry	Jednostka	IMU6-1y-x
Zakres pomiarowy (przystosowany)	g	± 1.7
Stabilność stronniczości (1s wygładzania)	mg	0.5
Wyborne spacery	m/s/√h	0.08
Nieliniowość współczynnika skali	ppm	100

Charakterystyka elektryczna

Parametry	Jednostka	IMU6-1y-x
napięcie	V	5
Zużycie energii	W	2
Ripple	mV	100

Specyfikacje środowiskowe

Parametry	Jednostka	IMU6-1y-x
Temperatura pracy	°C	-45~85
Temperatura przechowywania	°C	-55~105
Wibracje	- Tak.	10~2000 Hz,60,06 g
Wpływ	- Tak.	1000 g,0.1 ms
Waga	g	55±5

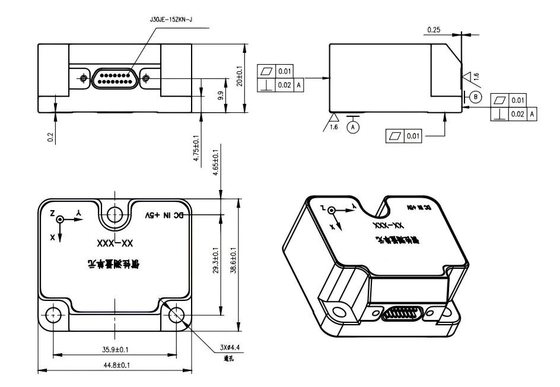

Struktura produktu
