ADIS16488 IMU10DOF Jednostka pomiarowa bezwładności MEMS z wbudowanym 3-osiowym czujnikiem giroskopicznym, przyspieszającym, magnetycznym i ciśnieniowym

Name: ADIS16488 IMU10DOF Jednostka pomiarowa bezwładności MEMS z wbudowanym 3-osiowym czujnikiem giroskopicznym, przyspieszającym, magnetycznym i ciśnieniowym
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: 16488HA
Price: 2000 USD
Availability: InStock

Nazwa marki:	Firepower
Numer modelu:	16488HA
MOQ:	1
Cena £:	2000$
Warunki płatności:	L/C,D/A,D/P,T/T,Western Union
Zdolność do zaopatrzenia:	500/month

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Place of Origin:

China

Measuring range:

±450°/s

Bias instability:

0.3°/h

Random walk:

0.15º/√h

Scale factor repeatability:

100ppm

Bandwidth (-3dB):

250Hz

Accelerometer Range:

±20g

Accelerometer bias stability:

0.07mg

Voltage:

3.3V

Packaging Details:

BOX+Sponge

Supply Ability:

500/month

Podkreślić:

ADIS16488 IMU

Czujnik magnetyczny i ciśnienie

Opis produktu

ADIS16488 IMU 10DOF MEMS Inercyjna Jednostka Pomiaru z wbudowanym 3-osiowym żyroskopem, akcelerometrem, magnetometrem i czujnikiem ciśnienia

Opis produktu

Inercyjna Jednostka Pomiaru (IMU) 16488HA reprezentuje najnowocześniejsze rozwiązanie w zakresie czujników inercyjnych, integrując trójosiowy żyroskop i trójosiowy akcelerometr w jednolity, wysokowydajny system. Zaprojektowana do precyzyjnego określania trójwymiarowych prędkości kątowych, przyspieszeń liniowych i pochodnych parametrów dynamicznych nośnika, ta IMU wykorzystuje zaawansowane algorytmy łagodzenia błędów, aby zapewnić krytyczną dla misji dokładność w wymagających scenariuszach operacyjnych.

Kluczowe cechy techniczne obejmują:

Holistyczna Architektura Czujników: Jednoczesne rejestrowanie 3D prędkości kątowej (za pomocą żyroskopów MEMS) i przyspieszenia (za pomocą akcelerometrów MEMS), stanowiące podstawę systemów śledzenia ruchu zarówno w środowiskach statycznych, jak i dynamicznych.
Wielopłaszczyznowa Kalibracja Błędów: Implementuje zestaw inteligentnych kompensacji - w tym korekcję dryftu temperaturowego, kalibrację niewspółosiowości montażu, korekcję nieliniowości i łagodzenie błędów między osiami - w celu eliminacji błędów systematycznych u źródła.
Znormalizowany Interfejs Cyfrowy: Przesyła w pełni skompensowane strumienie danych za pośrednictwem standardowego protokołu SPI, umożliwiając bezproblemową integrację z kontrolerami hosta, zapewniając jednocześnie reakcję w czasie rzeczywistym (<50ms) i niską latencję wymiany danych.

Zaprojektowany do zastosowań wymagających bezkompromisowej dokładności ruchu - od autonomicznych systemów nawigacyjnych po precyzyjną robotykę przemysłową - 16488HA równoważy miniaturyzację sprzętu z solidną wydajnością. Zakres temperatur pracy od -40°C do +85°C w połączeniu z ochroną środowiskową IP67 sprawia, że nadaje się do zastosowań w trudnych warunkach, a stabilność odchylenia 0,5°/h zapewnia, że błędy skumulowane pozostają pomijalne nawet w długotrwałych cyklach operacyjnych.

Parametry techniczne

Parametr		Warunki testowe	Wartość minimalna	Wartość typowa	Wartość maksymalna	Jednostka
Gyroskop	Zakres pomiarowy dynamiczny			±450		º/s
	Niestabilność zerowego odchylenia	Wariancja Allana, lepsza niż		0.3		º/h
	Stabilność zerowego odchylenia	10s gładko, RMS, lepsza niż		3		º/h
	Zerowe odchylenie w pełnym zakresie temperatur	-40 ℃ ~ 85 ℃, 10 s gładko, rms		20		º/h
	Błąd losowy	1σ		0.15		º/√h
	Powtarzalność zerowego odchylenia	1σ		5		º/h
	Powtarzalność współczynnika skali	1σ		100		ppm
	Nieliniowość współczynnika skali	1σ		100		ppm
	Szerokość pasma (-3dB)			250		Hz
	Sprzężenie krzyżowe			0.1		%
	Rozdzielczość			2		º/h
	Czułość przyspieszenia			2		°/h/g
Akcelerometr	Zakres pomiarowy dynamiczny			±20		g
	Stabilność zerowego odchylenia	Wariancja Allana		0.07		mg

	Zerowe odchylenie w pełnym zakresie temperatur	-40 ℃ ~ 85 ℃, 10 s gładko, rms		3		mg
	Stabilność zerowego odchylenia	10s gładko, RMS, lepsza niż		0.25		mg
	Błąd losowy	1σ		0.029		m/s/√h
	Powtarzalność zerowego odchylenia	1σ		0.5		mg
	Powtarzalność współczynnika skali	1σ		500		ppm
	Nieliniowość współczynnika skali	FS=20g		500		ppm
	Szerokość pasma (-3dB)			250		Hz
	Sprzężenie krzyżowe			0.1		%
Komunikacja Interfejs	1-kierunkowy SPI	Wprowadź częstotliwość zegara		8	15	MHz
Charakterystyka elektryczna	Napięcie	Prąd stały		3.3		V
	Pobór mocy			1.5	1.5	W
	Tętnienia	P-P		48±2	100	mV
Środowisko użytkowania	Temperatura pracy		-45		85	℃
Środowisko użytkowania	Temperatura przechowywania		-55		85	℃

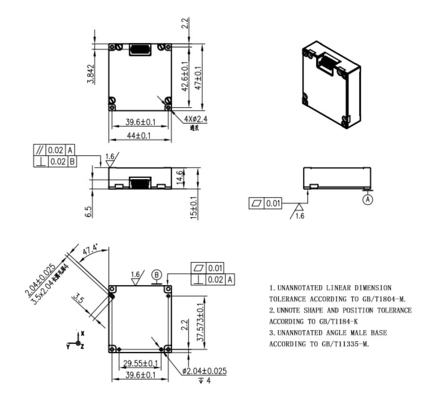

Struktura zewnętrzna

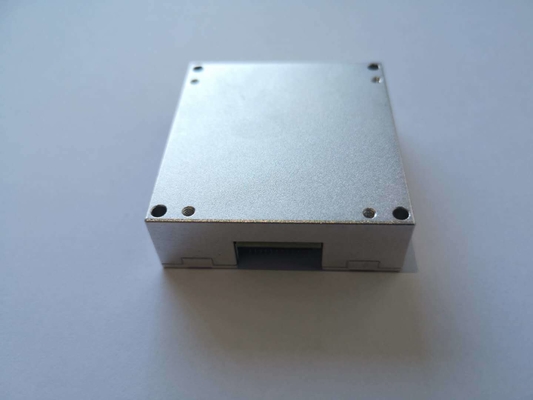

ADIS16488 IMU10DOF Jednostka pomiarowa bezwładności MEMS z wbudowanym 3-osiowym czujnikiem giroskopicznym, przyspieszającym, magnetycznym i ciśnieniowym 0

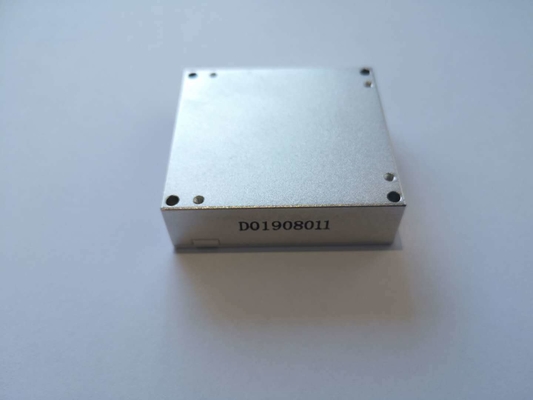

ADIS16488 IMU10DOF Jednostka pomiarowa bezwładności MEMS z wbudowanym 3-osiowym czujnikiem giroskopicznym, przyspieszającym, magnetycznym i ciśnieniowym 1

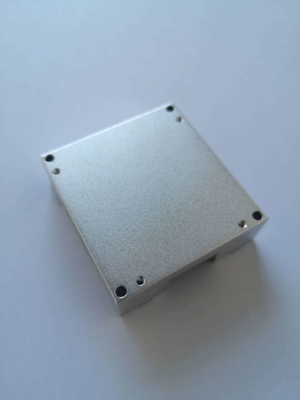

ADIS16488 IMU10DOF Jednostka pomiarowa bezwładności MEMS z wbudowanym 3-osiowym czujnikiem giroskopicznym, przyspieszającym, magnetycznym i ciśnieniowym 2
