ADIS16488 Inercyjny czujnik taktyczny klasy 10‐DOF MEMS Jednostka pomiarowa inercyjna dla INS

Name: ADIS16488 Inercyjny czujnik taktyczny klasy 10‐DOF MEMS Jednostka pomiarowa inercyjna dla INS
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: 16488HA
Price: 2000 USD
Availability: InStock

Nazwa marki:	Firepower
Numer modelu:	16488HA
MOQ:	1
Cena £:	2000$
Warunki płatności:	L/C,D/A,D/P,T/T,Western Union
Zdolność do zaopatrzenia:	500/month

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Place of Origin:

China

Measuring range:

±450°/s

Bias instability:

0.3°/h

Random walk:

0.15º/√h

Scale factor repeatability:

100ppm

Bandwidth (-3dB):

250Hz

Accelerometer Range:

±20g

Accelerometer bias stability:

0.07mg

Voltage:

3.3V

Packaging Details:

BOX+Sponge

Supply Ability:

500/month

Podkreślić:

Inercyjna jednostka pomiarowa ADIS16488

Jednostka pomiaru inercji stopnia taktycznego

Jednostka pomiarowa inercji 10‐DOF MEMS

Opis produktu

ADIS16488 Inercyjny czujnik taktyczny klasy 10‐DOF MEMS Jednostka pomiarowa inercyjna dla INS

Opis produktu

Jednostka pomiarowa inercjalna 16488HA (IMU) to kompleksowy system czuwania inercjalnego, który integruje trójosiowy żyroskop i trójosiowy akcelerometr w jednym kompaktowym opakowaniu.Wyposażone w urządzenia do pomiaru prędkości węglowej na trzech ośach, przyspieszenia liniowe i powiązane z nimi parametry dynamiczne, to IMU zawiera zaawansowane algorytmy kompensacji błędów w celu dostarczenia bardzo dokładnych danych.

Główne cechy obejmują:

Całkowite wyczucieJednocześnie rejestruje trójwymiarową prędkość kątową (za pośrednictwem żyroskopów) i przyspieszenie (za pośrednictwem akcelerometrów), tworząc rdzeń systemów śledzenia ruchu.
Kompensacja wielowarstwowa:Wykonuje zaawansowane korekty błędów, w tym kompensację odchyleń temperatury, kalibrację błędów ustawienia, korektę nieliniowości i wiele innych, w celu wyeliminowania błędów systematycznych.
Interfejs cyfrowy: Wydaje wyniki zrekompensowanych danych za pośrednictwem protokołu komunikacyjnego SPI, stosując standardowe w branży interfejsy umożliwiające bezproblemową integrację z systemami sterowania.

Idealny do zastosowań wymagających precyzyjnego śledzenia ruchu, takich jak pojazdy autonomiczne, robotyka,systemy lotnicze lub kosmiczne ̇ 16488HA zapewnia niezawodną wydajność poprzez połączenie integracji sprzętowej z inteligentną redukcją błędów, co czyni go solidnym rozwiązaniem do nawigacji inercyjnej i kontroli nastawienia

Parametry techniczne

Parametry		Warunki badania	Wartość minimalna	Wartość typowa	Wartość maksymalna	Jednostka
GYroskop	Zakres dynamicznego pomiaru			± 450		o/s
	Niestabilność zerowego uprzedzenia	Wariancja Allan, lepsza niż		0.3		o/h
	Stabilność zerowa	10s płynne, RMS, lepsze niż		3		o/h
	Zerowa stronniczość w całym zakresie temperatur	-40 °C ~ 85 °C, 10 s gładko, rms		20		o/h
	Wyborne spacery	1σ		0.15		o/√h
	Powtórzalność bez uprzedzeń	1σ		5		o/h
	Powtarzalność współczynnika skali	1σ		100		ppm
	Nieliniowość współczynnika skali	1σ		100		ppm
	Szerokość pasma (-3dB)			250		Hz
	Połączenie krzyżowe			0.1		%
	Rozstrzygnięcie			2		o/h
	Czułość przyspieszenia			2		°/h/g
Akcelerometr	Zakres dynamicznego pomiaru			± 20		g
	Stabilność zerowa	Waryans Allan		0.07		mg

	Zerowa stronniczość w całym zakresie temperatur	-40 °C ~ 85 °C, 10 s gładko, rms		3		mg
	Stabilność zerowa	10s płynne, RMS, lepsze niż		0.25		mg
	Wyborne spacery	1σ		0.029		m/s/√h
	Powtórzalność bez uprzedzeń	1σ		0.5		mg
	Powtarzalność współczynnika skali	1σ		500		ppm
	Nieliniowość współczynnika skali	FS=20 g		500		ppm
	Szerokość pasma (-3dB)			250		Hz
	Połączenie krzyżowe			0.1		%
Komunikacja Interfejs	SPI jednokierunkowe	Wprowadź częstotliwość zegara		8	15	MHz
Właściwości elektryczne	napięcie	Prąd stały		3.3		V
	Zużycie energii			1.5	1.5	W
	Ripple	P-P		48±2	100	mV
Środowisko użytkowania	Temperatura pracy		-45		85	°C
Środowisko użytkowania	Temperatura przechowywania		-55		85	°C

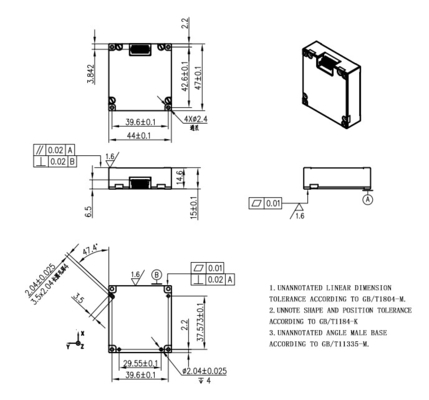

Struktura zarysu

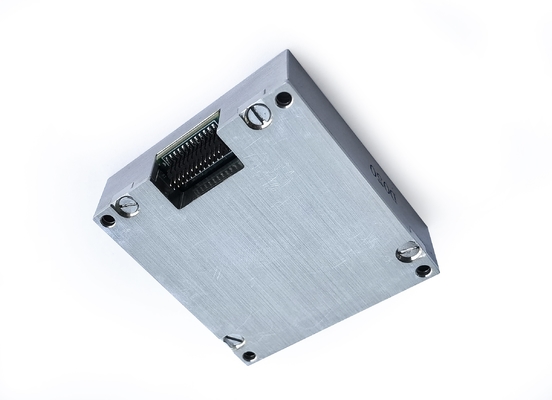

ADIS16488 Inercyjny czujnik taktyczny klasy 10‐DOF MEMS Jednostka pomiarowa inercyjna dla INS 0

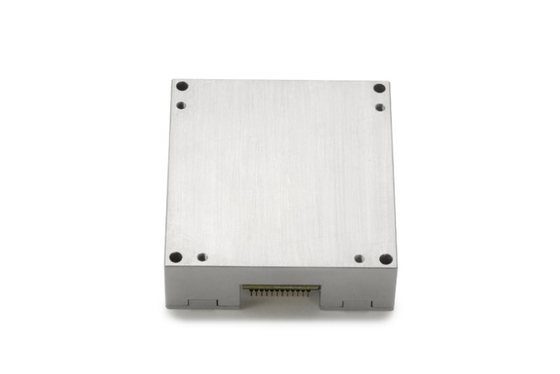

ADIS16488 Inercyjny czujnik taktyczny klasy 10‐DOF MEMS Jednostka pomiarowa inercyjna dla INS 1

ADIS16488 Inercyjny czujnik taktyczny klasy 10‐DOF MEMS Jednostka pomiarowa inercyjna dla INS 2
