Kompaktowy 10 DOF MEMS Jednostka pomiaru inercji Moduł IMU ADIS16488 Zastąpienie

Kompaktowy 10 DOF MEMS Jednostka pomiaru inercji Moduł IMU ADIS16488 Zastąpienie

Nazwa marki:	Firepower
Numer modelu:	16488HA
MOQ:	1
Cena £:	2000$
Warunki płatności:	L/C, D/A, D/P, T/T, Western Union
Zdolność do zaopatrzenia:	500/miesiąc

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Skala:

±450°/sek

Niestabilność stronniczości:

0,3°/godz.

Przypadkowy spacer:

0,15º/√h

Powtarzalność zerowa:

5°/godz

Szerokość pasma (-3dB):

250 Hz

zakres akcelerometru:

Stabilność odchylenia akcelerometru:

0,07 mg

Zużycie energii:

1,5 W

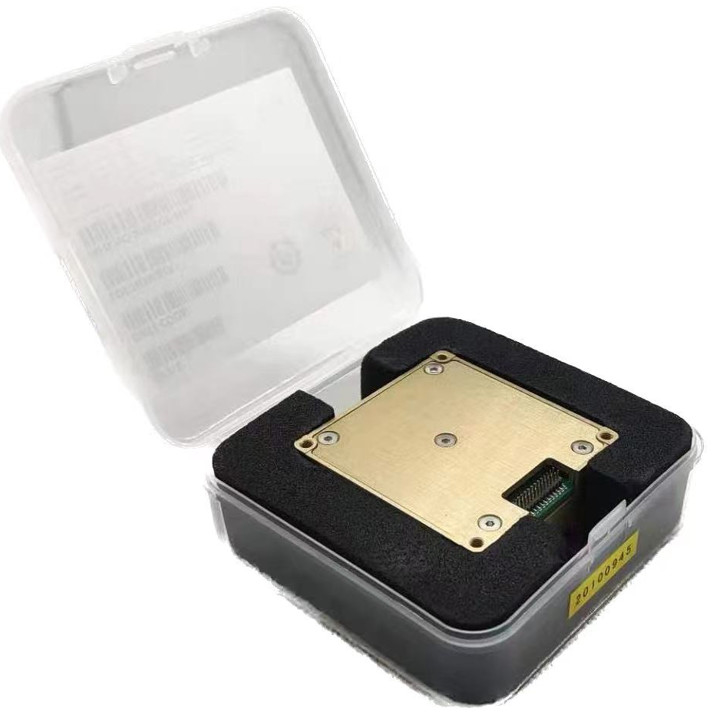

Szczegóły pakowania:

Pudełko+gąbka

Możliwość Supply:

500/miesiąc

Podkreślić:

10 Moduł DOF IMU

Kompaktowy moduł IMU

ADIS16488 Moduł IMU zastępczy

Opis produktu

Kompaktowy 10 DOF MEMS Jednostka pomiaru inercji Moduł IMU ADIS16488 Zastąpienie

Główne specyfikacje

Atrybut	Wartość
Zakres pomiarowy	± 450°/s
Niestabilność biasu	00,3°/h
Wyborne spacery	00,15o/√h
Powtórzalność bez uprzedzeń	5°/h
Szerokość pasma (-3dB)	250 Hz
Zakres akcelerometru	± 20 g
Stabilność przesunięcia akcelerometru	00,07 mg
Zużycie energii	1.5W

Jednostka pomiarowa bezwładności 16488HA (IMU) to w pełni zintegrowany system czuwania bezwładności, który łączy w sobie trójosiowy giroskop i trójosiowy akcelerometr w kompaktowym module.Dokładnie mierzy trójosiową prędkość kątową i przyspieszenie liniowe platformy gospodarza.

Zaawansowana rekompensata błędów

Kompensacja temperatury
Korekta nieprawidłowego ustawienia instalacji
Korekta nieliniowości

Po zrekompensowaniu urządzenie przesyła wysokiej precyzji dane inercyjne za pośrednictwem cyfrowego interfejsu SPI, zgodnie ze standaryzowanym protokołem komunikacyjnym.Dzięki temu 16488HA IMU jest bardzo odpowiedni do zastosowań wbudowanych wymagających niezawodnego i stabilnego wykrywania ruchu w dynamicznych środowiskach.

Specyfikacje techniczne

Parametry	Warunki badania	Wartość minimalna	Wartość typowa	Wartość maksymalna	Jednostka
Gyroskop
Zakres dynamicznego pomiaru				± 450	o/s
Niestabilność zerowego uprzedzenia	Wariancja Allan, lepsza niż		0.3		o/h
Stabilność zerowa	10s płynne, RMS, lepsze niż		3		o/h
Zerowa stronniczość w całym zakresie temperatur	-40 °C ~ 85 °C, 10 s gładko, rms		20		o/h
Wyborne spacery	1σ		0.15		o/√h
Powtórzalność bez uprzedzeń	1σ		5		o/h
Powtarzalność współczynnika skali	1σ		100		ppm
Nieliniowość współczynnika skali	1σ		100		ppm
Szerokość pasma (-3dB)			250		Hz
Połączenie krzyżowe			0.1		%
Rozstrzygnięcie			2		o/h
Czułość przyspieszenia			2		°/h/g
Akcelerometr
Zakres dynamicznego pomiaru				± 20	g
Stabilność zerowa	Waryans Allan		0.07		mg
Zerowa stronniczość w całym zakresie temperatur	-40 °C ~ 85 °C, 10 s gładko, rms		3		mg
Stabilność zerowa	10s płynne, RMS, lepsze niż		0.25		mg
Wyborne spacery	1σ		0.029		m/s/√h
Powtórzalność bez uprzedzeń	1σ		0.5		mg
Powtarzalność współczynnika skali	1σ		500		ppm
Nieliniowość współczynnika skali	FS=20 g		500		ppm
Szerokość pasma (-3dB)			250		Hz
Połączenie krzyżowe			0.1		%
Interfejs komunikacji
SPI jednokierunkowe	Wprowadź częstotliwość zegara		8	15	MHz
Właściwości elektryczne
napięcie	Prąd stały		3.3		V
Zużycie energii			1.5	1.5	W
Ripple	P-P		48±2	100	mV
Środowisko użytkowania
Temperatura pracy		-45		85	°C
Temperatura przechowywania		-55		85	°C

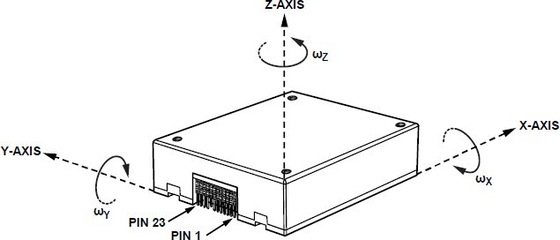

Struktura zarysu

Widok z przodu modułu IMU 16488HA

Widok boczny modułu IMU 16488HA

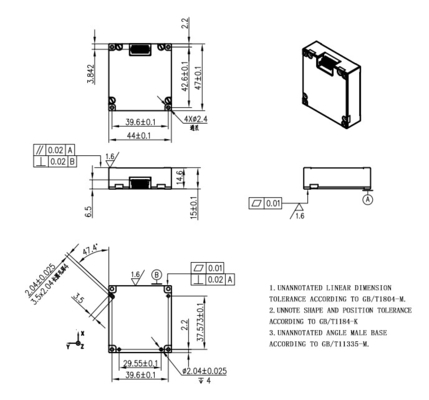

Rysunek wymiarowy modułu IMU 16488HA
