Wysokowydajny czujnik IMU MEMS do pomiaru bezwładności - zamiennik ADIS16488

Wysokowydajny czujnik IMU MEMS do pomiaru bezwładności - zamiennik ADIS16488

Nazwa marki:	Firepower
Numer modelu:	16488HA
MOQ:	1
Cena £:	2000$
Warunki płatności:	L/C, D/A, D/P, T/T, Western Union
Zdolność do zaopatrzenia:	500/miesiąc

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Skala:

±450°/sek

Niestabilność stronniczości:

0,3°/godz.

Przypadkowy spacer:

0,15º/√h

Powtarzalność współczynnika skali:

100 str./min

Szerokość pasma (-3dB):

250 Hz

zakres akcelerometru:

Stabilność odchylenia akcelerometru:

0,07 mg

napięcie:

3,3 V

Szczegóły pakowania:

Pudełko+gąbka

Możliwość Supply:

500/miesiąc

Podkreślić:

Czujnik IMU - zamiennik ADIS16488

Inercyjna jednostka pomiarowa ADIS16488

Jednostka pomiaru bezwładności MEMS

Opis produktu

Wysokowydajny czujnik IMU MEMS - zamiennik ADIS16488

Kluczowe specyfikacje

Atrybut	Wartość
Zakres pomiarowy	±450°/s
Niestabilność odchyłki	0.3°/h
Błąd losowy	0.15º/√h
Powtarzalność współczynnika skali	100ppm
Szerokość pasma (-3dB)	250Hz
Zakres akcelerometru	±20g
Stabilność odchyłki akcelerometru	0.07mg
Napięcie	3.3V

Przegląd produktu

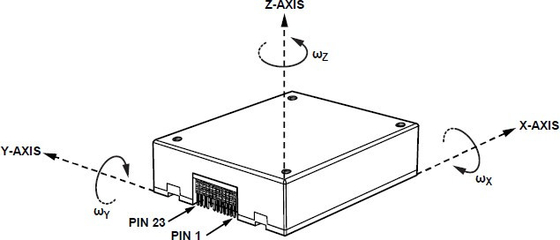

Jednostka pomiaru inercyjnego (IMU) 16488HA to w pełni zintegrowany system czujników inercyjnych, który łączy trójosiowy żyroskop i trójosiowy akcelerometr w kompaktowym module. Dokładnie mierzy trójosiową prędkość kątową i przyspieszenie liniowe platformy hosta.

Zaawansowane funkcje kompensacji błędów

Kompensacja temperatury
Korekcja niewspółosiowości instalacji
Korekcja nieliniowości

Urządzenie wyprowadza precyzyjne dane inercyjne przez cyfrowy interfejs SPI, zgodnie ze standaryzowanym protokołem komunikacyjnym, co czyni je idealnym do zastosowań wbudowanych wymagających niezawodnego wykrywania ruchu w dynamicznych środowiskach.

Specyfikacje techniczne

Parametr	Warunki testowe	Wartość minimalna	Wartość typowa	Wartość maksymalna	Jednostka
Żyroskop
Dynamiczny zakres pomiarowy				±450	º/s
Niestabilność odchyłki zerowej	Wariancja Allana, lepsza niż		0.3		º/h
Stabilność odchyłki zerowej	10s wygładzanie, RMS, lepsza niż		3		º/h
Odchyłka zerowa w pełnym zakresie temperatur	-40 ℃ ~ 85 ℃, 10 s wygładzanie, rms		20		º/h
Błąd losowy	1σ		0.15		º/√h
Powtarzalność odchyłki zerowej	1σ		5		º/h
Powtarzalność współczynnika skali	1σ		100		ppm
Nieliniowość współczynnika skali	1σ		100		ppm
Szerokość pasma (-3dB)			250		Hz
Sprzężenie krzyżowe			0.1		%
Rozdzielczość			2		º/h
Czułość przyspieszenia			2		°/h/g
Akcelerometr
Dynamiczny zakres pomiarowy				±20	g
Stabilność odchyłki zerowej	Wariancja Allana		0.07		mg
Odchyłka zerowa w pełnym zakresie temperatur	-40 ℃ ~ 85 ℃, 10 s wygładzanie, rms		3		mg
Stabilność odchyłki zerowej	10s wygładzanie, RMS, lepsza niż		0.25		mg
Błąd losowy	1σ		0.029		m/s/√h
Powtarzalność odchyłki zerowej	1σ		0.5		mg
Powtarzalność współczynnika skali	1σ		500		ppm
Nieliniowość współczynnika skali	FS=20g		500		ppm
Szerokość pasma (-3dB)			250		Hz
Sprzężenie krzyżowe			0.1		%
Interfejs komunikacyjny
1-kierunkowy SPI	Wprowadź częstotliwość zegara		8	15	MHz
Charakterystyka elektryczna
Napięcie	Prąd stały		3.3		V
Pobór mocy			1.5	1.5	W
Tętnienia	P-P		48±2	100	mV
Środowisko użytkowania
Temperatura pracy		-45		85	℃
Temperatura przechowywania		-55		85	℃

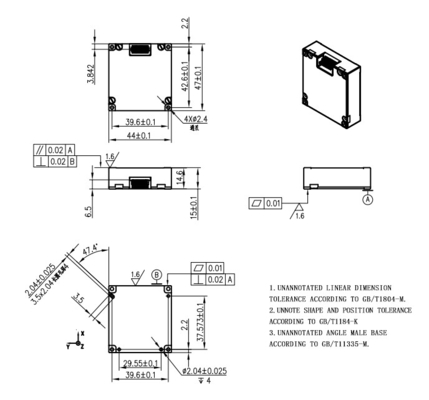

Struktura zewnętrzna
