Zastępczy czujnik MEMS inercyjnej jednostki pomiarowej ADIS16488 z wyjściem SPI dla pojazdów lądowych

Zastępczy czujnik MEMS inercyjnej jednostki pomiarowej ADIS16488 z wyjściem SPI dla pojazdów lądowych

Nazwa marki:	Firepower
Numer modelu:	16488HA
MOQ:	1
Cena £:	2000$
Warunki płatności:	L/C, D/A, D/P, T/T, Western Union
Zdolność do zaopatrzenia:	500/miesiąc

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Dynamiczny zakres pomiaru:

±450°/sek

Niestabilność zerowego uprzedzenia:

0,3°/godz.

Przypadkowy spacer:

0,15º/√h

Powtarzalność współczynnika skali:

100 str./min

Szerokość pasma (-3dB):

250 Hz

Zakres Acc:

Stabilność zerowego odchylenia Acc:

0,07 mg

Interfejs komunikacyjny:

Jednokierunkowy SPI

Szczegóły pakowania:

Pudełko+gąbka

Możliwość Supply:

500/miesiąc

Podkreślić:

Inercyjna jednostka pomiarowa z wyjściem SPI

MEMS inercyjna jednostka pomiarowa SPI

Jednostka pomiaru bezwładności MEMS

Opis produktu

ADIS16488 MEMS MEMS NEWYLNEJ POMIARY SZUNKCJI SPI Wyjście SPI dla pojazdu lądowego

Kluczowe specyfikacje

Atrybut	Wartość
Dynamiczny zakres pomiaru	± 450 °/s
Niestabilność zerowego odchylenia	0,3 °/h
Losowy spacer	0,15º/√h
Powtarzalność współczynnika skali	100ppm
Przepustowość (-3dB)	250 Hz
Zakres ACC	± 20 g
ACC zero stabilność	0,07 mg
Interfejs komunikacyjny	1-drogi SPI

Przegląd produktu

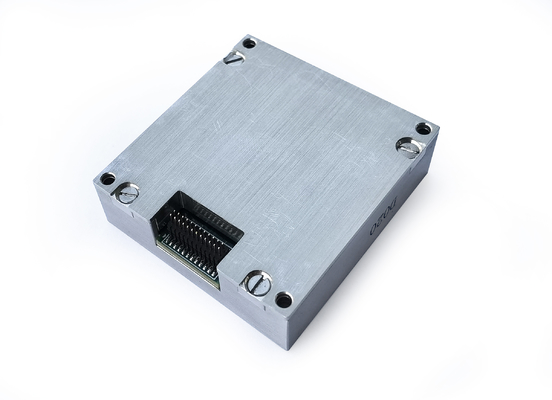

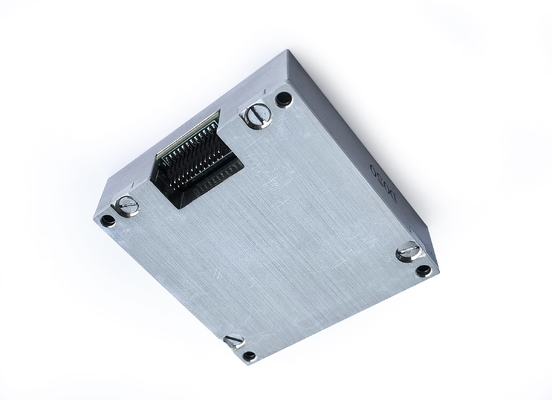

Emmurator bezwładnościowy ADIS16488HA jest kompletnym systemem bezwładnościowym zawierającym wbudowany trójosiowy żyroskop i trzyosiowy akcelerometr, zaprojektowany do pomiaru trójosiowej szybkości kątowej, przyspieszenia i innych krytycznych parametrów nośnika. Wyjście jednostki jest w pełni kompensowane dane (w tym kompensacja temperatury, kompensacja kąta niewspółosiowości instalacji i kompensację nieliniową) za pośrednictwem SPI zgodnie z protokołem komunikacyjnym.

Szczegółowe parametry techniczne

Żyroskop

Parametr	Warunki testowe	Typowa wartość	Maksymalna wartość	Jednostka
Dynamiczny zakres pomiaru			± 450	º/s
Niestabilność zerowego odchylenia	Wariancja Allana, lepsza niż	0,3		º/h
Zero stabilność stronniczości	10s gładkie, RMS, lepsze niż	3		º/h
Zero odchylenia w pełnym zakresie temperatur	-40 ℃ ~ 85 ℃, 10 s gładki, RMS	20		º/h
Losowy spacer	1σ	0,15		º/√h
Powtarzalność zerowego odchylenia	1σ	5		º/h
Powtarzalność współczynnika skali	1σ	100		ppm

Akcelerometr

Parametr	Warunki testowe	Typowa wartość	Maksymalna wartość	Jednostka
Dynamiczny zakres pomiaru			± 20	G
Zero stabilność stronniczości	Wariancja Allana	0,07		Mg
Zero odchylenia w pełnym zakresie temperatur	-40 ℃ ~ 85 ℃, 10 s gładki, RMS	3		Mg
Losowy spacer	1σ	0,029		m/s/√h

Struktura zarysowań

Schemat widoku z przodu

Schemat widoku z boku

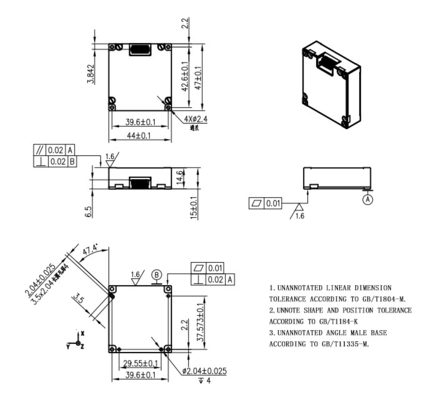

Rysunek wymiarowy
