Niskie zużycie energii 6 osi Mems Inercjalna jednostka pomiarowa czujnik dla UAV / robota

Name: Niskie zużycie energii 6 osi Mems Inercjalna jednostka pomiarowa czujnik dla UAV / robota
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: IMU115
Price: 600 USD
Availability: InStock

Nazwa marki:	FIREPOWER
Numer modelu:	IMU115
MOQ:	1
Cena £:	600$
Warunki płatności:	L/C,D/P,T/T,Western Union
Zdolność do zaopatrzenia:	1 tydzień na próbkę

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

Dynamiczny zakres pomiaru żyroskopowego:

± 250/500 °/s

Stabilność zerowego odchylenia (wariancja@ allan):

≤3 °/h

Zero stabilności stronniczości (10s gładkie):

≤6 °/h

Pasmo:

80 Hz

Zakres Acc:

±16g

Stabilność zero uprzedzeń ACC (wariancja Allana):

0,065 mg

Interfejs komunikacyjny:

1-drogi UART

napięcie:

5,5 V

Wielkość:

22,4 mm x 22,4 mm x 9,5 mm

Waga:

16G

Szczegóły pakowania:

Sponge + karton

Możliwość Supply:

1 tydzień na próbkę

Podkreślić:

Czujnik jednostki pomiarowej inercji MEMS

6 osi Mems Jednostka pomiarowa inercjalna

Jednostka pomiarowa inercji MEM UAV

Opis produktu

Niskie zużycie energii 6 oś Mems Inercial Measurement Unit Sensor for UAV Robot

Opis produktu

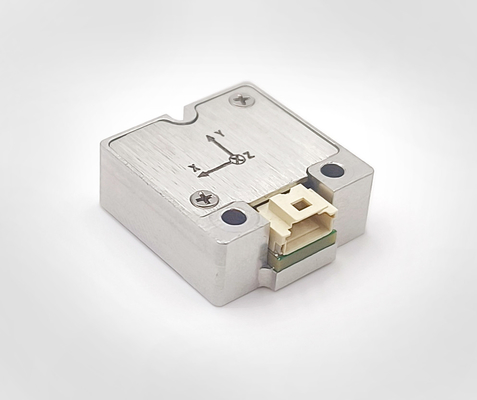

IMU115 to jednostka pomiarowa inercjalna (IMU) oparta na technologii mikro-mechanicznej (MEMS), z wbudowanym wydajnym żyroskopem MEMS i akcelerometrem MEMS,wydajność 3 prędkości kątowych i 3 przyspieszenia.Dzięki dopasowaniu różnych oprogramowań produkt może być szeroko stosowany w inteligentnej jazdze, komunikacji,wmoWymagania, mapowanie, stabilna platforma i inne pola.

. Cechy produktu

1) Gyroskop cyfrowy o trzech ośach:

a)dynamiczny zakres pomiarów ± 250o/s (opcjonalnie 500 °/s);

b)Stabilność zerowego zniekształcenia: 10 °/h (GJB, 10 s, wartość typowa), 6,0 °/h ((ALLAN, wartość typowa);

2)Trójosiowy cyfrowy akcelerometr:

a)± 4 g dynamicznego zakresu pomiarowego (konfiguracyjny 16 g);

b)Stabilność zerowego stronniczości: 0,12 mg (GJB, 10 s), 0,065 mg (ALLAN);

3)Wysoka niezawodność: MTBF > 20000h;

4)Gwarantowana dokładność w całym zakresie temperatur (-40 °C ~ 80 °C):

wbudowany algorytm kalibracji i kompensacji temperatury o wysokiej wydajności;

5)Przystosowane do pracy w warunkach silnych drgań;

6)Interfejs jednokierunkowy.

Parametry produktu

Parametry		Warunki badania	Wartość minimalna	Wartość typowa	Wartość maksymalna	Jednostka
Gyroskop	Zakres dynamicznego pomiaru			250	500	o/s
	Zerowa stronniczość stabilność	Waryans Allan		3.0		o/h
	Zerowa stronniczość stabilność	Średnia 10 s (-40 °C ~ + 80 °C, stała temperatura)		6.0		o/h
	Zerowa stronniczość	Zerowa stronniczość zakres		± 0.2		o/s
	Zerowa stronniczość	Zerowa zmiana stronniczości pełna temperatura zakres1		± 0.3		o/s
	Współczynnik skali	Dokładność współczynnika skali		0.2		%
	Współczynnik skali	Nieliniowość współczynnika skali		0.02		% FS
	Przepustowość			80		Hz
Akcelerometr	Zakres dynamicznego pomiaru			4	16	g
	Zerowa stronniczość stabilność	Waryans Allan		0.065		mg
	Zerowa stronniczość stabilność	średnia 10 s (-40 °C ~ + 80 °C, stała temperatura)		0.12		mg
	Zerowa stronniczość	Zerowa stronniczość zakres		±3		mg
	Zerowa stronniczość	Zerowa zmiana stronniczości w całości zakres temperatury, wartość od szczytu do szczytu1		± 6		mg
	Współczynnik skali	Dokładność współczynnika skali		0.3		%
	Współczynnik skali	Nieliniowość współczynnika skali		0.03		% FS
	Przepustowość			80		Hz
Interfejs komunikacji
	UART jednokierunkowa	Stawka Baud		115.2	460.8	Kbps
	Częstotliwość pobierania próbek
	Częstotliwość pobierania próbek	UART		200	1000	Hz
Właściwości elektryczne	napięcie		4.5	5	5.5	V
	Zużycie energii				0.35	W
	Ripple	P-P			20	mV
Cechy strukturalne	Wielkość			22.4 x 22.4 x 9.5		mm
Cechy strukturalne	Waga			16		g
Środowisko użytkowania	Temperatura pracy		-40		80	°C
	Temperatura przechowywania		-45		85	°C
	Wibracje			20~2000Hz,3g
	Wpływ			1000 g,00,5 ms
Niezawodność	MTBF			20000		h
Niezawodność	Nieprzerwany czas pracy			120		h
1: Obliczenie zerowego stronniczości w całym procesie zmiany temperatury szybkość zmiany temperatury wynosi ≤ 1 °C/min, a zakres temperatur wynosi -40 °C ~ + 80 °C;

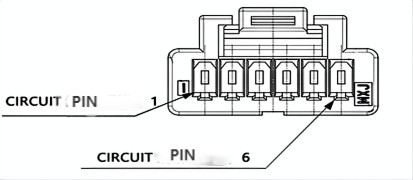

Rysunek
