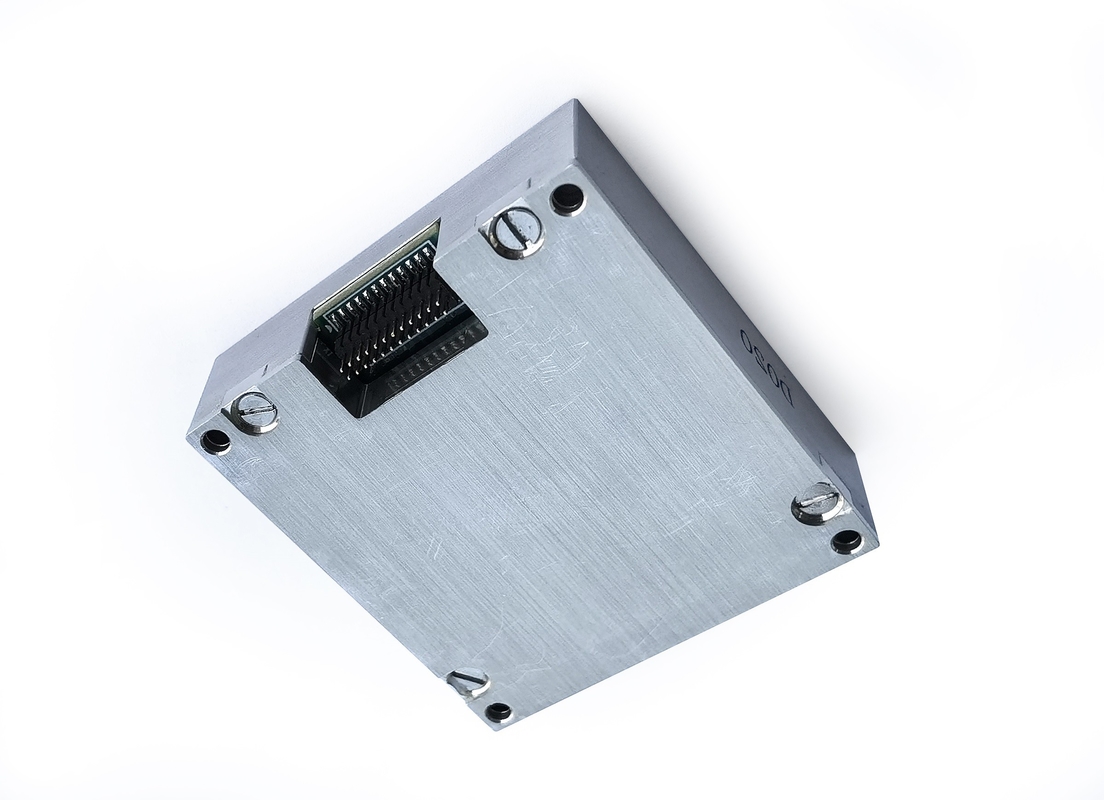

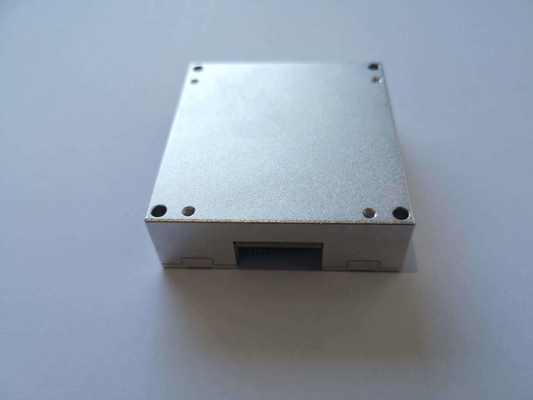

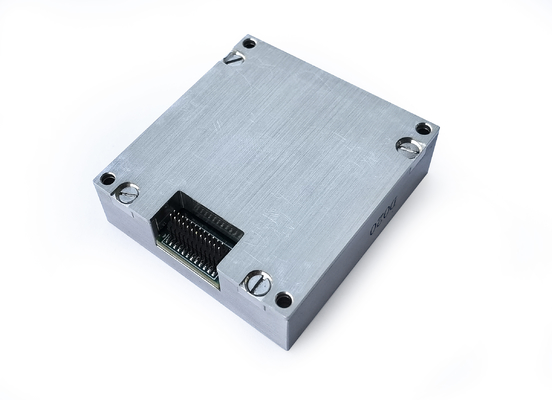

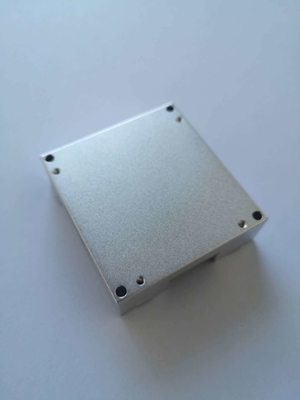

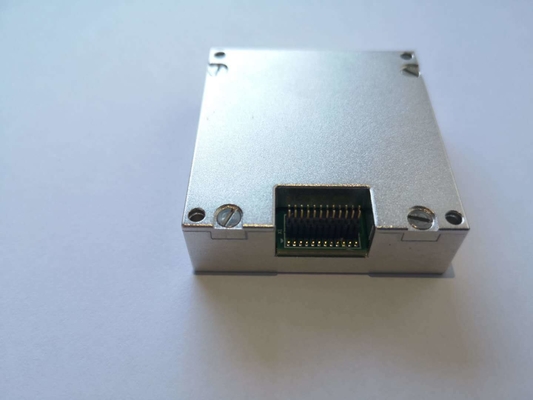

Adis16488 Czujniki wymienne Mems Jednostka pomiarowa inercjalna Czujnik Imu Akcelerometr Gyro

Adis16488 Czujniki wymienne Mems Jednostka pomiarowa inercjalna Czujnik Imu Akcelerometr Gyro

Nazwa marki:	FIREPOWER
Numer modelu:	16488HA

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

Dynamiczny zakres pomiaru żyroskopowego:

±450°/sek

Stabilność zerowego odchylenia (wariancja@ allan):

≤0,3 °/h

Zero stabilności stronniczości (10s gładkie):

≤3 °/h

kątowy przypadkowy spacer:

≤0,15 °/h

Nieliniowość współczynnika skali:

100 str./min

Zakres Acc:

Stabilność ACC Zero Bas (wariancja Allan @ 25 ℃):

0,07 mg

Błąd zerowego odchylenia w pełnym zakresie temperatur:

1,5 mg

Interfejs komunikacyjny:

Jednokierunkowy SPI

napięcie:

3,3 V

Podkreślić:

Czujnik jednostki pomiarowej inercji MEMS

Żyroskop akcelerometru IMU

Czujniki zamienne

Opis produktu

ADIS16488 Czujniki wymienne MEMS Jednostka pomiaru inercji (IMU) Akcelerator Gyro

Główne specyfikacje

Atrybut	Wartość
Zakres pomiarów gyrodynamicznych	± 450°/s
Stabilność zero-bias (@ Allan variance)	≤ 0,3 °/h
Stabilność zerowa (10s gładka)	≤ 3°/h
Przypadkowe chodzenie kątowe	≤ 0,15 °/h
Nieliniowość współczynnika skali	100 ppm
Zakres Acc	± 20 g
Acc Stabilność w zakresie zerowego stronniczości (rozbieżność Allan @ 25 °C)	00,07 mg
Błąd zerowego stronniczości w całym zakresie temperatur	10, 5 mg
Interfejs komunikacji	SPI jednokierunkowe
napięcie	3.3V

Jednostka pomiarowa inercjalna ADIS16488HA jest kompletnym systemem inercjalnym wyposażonym w wbudowany trójosiowy żyroskop i trójosiowy akcelerometr.Ten wysokiej wydajności IMU mierzy trójosiowy bieg kątowy, przyspieszenie i inne krytyczne parametry nośnika.i nieliniowej rekompensaty) poprzez SPI zgodnie z protokołem komunikacji.

Szczegółowe parametry techniczne

Specyfikacje gyroskopu

Parametry	Warunki badania	Wartość typowa	Wartość maksymalna	Jednostka
Zakres dynamicznego pomiaru			± 450	o/s
Niestabilność zerowego uprzedzenia	Wariancja Allan, lepsza niż	0.3		o/h
Stabilność zerowa	10s płynne, RMS, lepsze niż	3		o/h
Zerowa stronniczość w całym zakresie temperatur	-40 °C ~ 85 °C, 10 s gładko, rms	20		o/h
Wyborne spacery	1σ	0.15		o/√h
Powtórzalność bez uprzedzeń	1σ	5		o/h
Powtarzalność współczynnika skali	1σ	100		ppm
Nieliniowość współczynnika skali	1σ	100		ppm
Szerokość pasma (-3dB)		250		Hz
Połączenie krzyżowe		0.1		%
Rozstrzygnięcie		2		o/h
Czułość przyspieszenia		2		°/h/g

Specyfikacje akcelerometru

Parametry	Warunki badania	Wartość typowa	Wartość maksymalna	Jednostka
Zakres dynamicznego pomiaru			± 20	g
Stabilność zerowa	Waryans Allan	0.07		mg
Zerowa stronniczość w całym zakresie temperatur	-40 °C ~ 85 °C, 10 s gładko, rms	3		mg
Stabilność zerowa	10s płynne, RMS, lepsze niż	0.25		mg
Wyborne spacery	1σ	0.029		m/s/√h
Powtórzalność bez uprzedzeń	1σ	0.5		mg
Powtarzalność współczynnika skali	1σ	500		ppm
Nieliniowość współczynnika skali	FS=20 g	500		ppm
Szerokość pasma (-3dB)		250		Hz
Połączenie krzyżowe		0.1		%

Interfejs komunikacji

SPI jednokierunkowe	Wprowadź częstotliwość zegara		8	15	MHz

Charakterystyka elektryczna

Parametry	Warunki badania	Wartość typowa	Wartość maksymalna	Jednostka
napięcie	Prąd stały	3.3		V
Zużycie energii		1.5	1.5	W
Ripple	P-P	48±2	100	mV

Wykorzystanie środowiska

Parametry	Warunki badania	Wartość minimalna	Wartość typowa	Wartość maksymalna	Jednostka
Temperatura pracy		-45		85	°C
Temperatura przechowywania		-55		85	°C

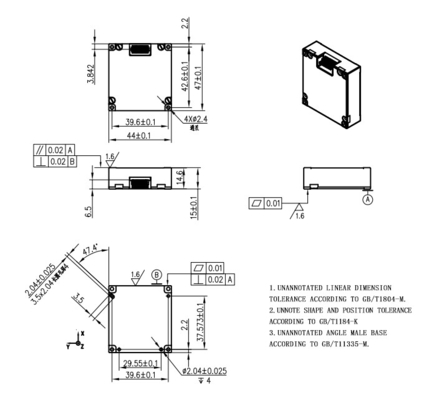

ADIS16488 Rysunek konturów i wymiary czujnika IMU
