Wysokiej precyzji akcelerometr gięcia kwarcowy z kompensacją temperatury dla nawigacji

Nazwa marki:	Firepower
Numer modelu:	ACC1-01
MOQ:	1
Cena £:	Negocjowalne
Warunki płatności:	T/T
Zdolność do zaopatrzenia:	200/MIESIĄC

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Zakres pomiaru:

± 50 g/± 60 g/± 70 g

próg:

5 μg

Odchylenie K0/K1:

≤±3 mg

Współczynnik skali k1:

1,0 ~ 1,30 mA/g

Nieliniowy współczynnik klasy II K2:

≤±10μg/g2

Pasmo:

800~2500 Hz

Uderzenie:

100 g, 8 ms, 1/2 sin

Hałas (rezystor próbkowania 840 Ω):

≤5mv

Wymiar:

Ф25,4X30mm

Waga:

≤80g

Szczegóły pakowania:

gąbka/pudełko

Możliwość Supply:

200/MIESIĄC

Podkreślić:

Kompensacja temperatury Akcelerometr gięcia kwarcu

Akcelerometr gięcia kwarcowego o wysokiej precyzji

Nawigacyjny akcelerometr gięcia kwarcu

Opis produktu

Wysokiej precyzji akcelerometr gięcia kwarcowy z kompensacją temperatury dla nawigacji

Wprowadzenie produktu

ACC1-kwartzowy elastyczny akcelerometr - arkusz danych-v3.2- Nie.

ACC1 serii elastyczny akcelerometr kwarcowy jest wysokiej precyzji czujnik zaprojektowany dla wyjątkowej długoterminowej stabilności, powtarzalności, szybkiego uruchamiania wydajności, adaptacyjności środowiskowej,i wysoka niezawodnośćJest odpowiedni zarówno do badań statycznych, jak i dynamicznych, a także funkcjonuje jako standardowy czujnik drgań i nachylenia.

Akcelerometr wyposażony jest w prąd wyjściowy, który utrzymuje liniowy stosunek do siły lub przyspieszenia,umożliwiające użytkownikom osiągnięcie wysokiej precyzji wyjścia poprzez wybór odpowiedniego rezystora próbkowania poprzez obliczeniaPonadto wbudowany czujnik temperatury umożliwia kompensację stronniczości i współczynnika skali, skutecznie minimalizując wpływ wahań temperatury otoczenia w zależności od wymagań użytkownika.

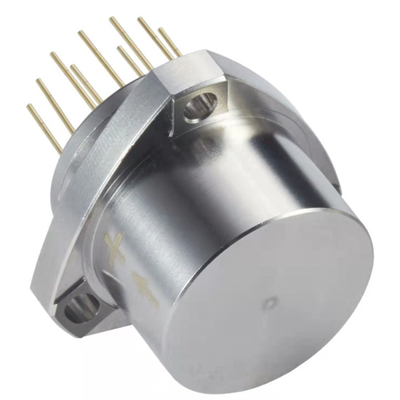

Rysunek

Wysokiej precyzji akcelerometr gięcia kwarcowy z kompensacją temperatury dla nawigacji 0

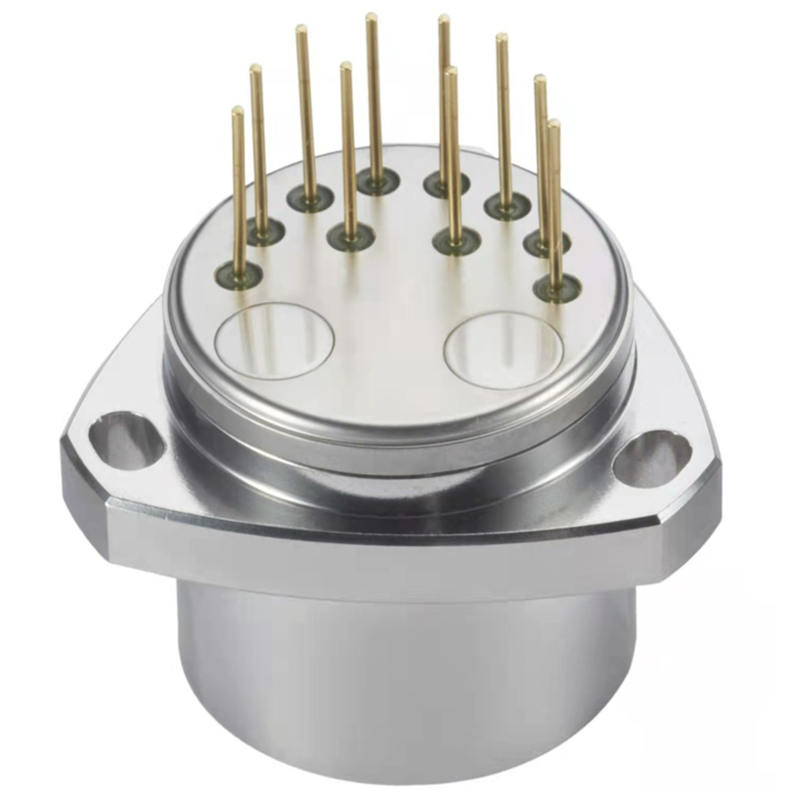

Standardowa wersja akcelerometru

Parametry techniczne

Liczba	Parametry	ACC1-01	Wymagania dotyczące:	Część 3
1	Zakres	±50 g/±60 g/±70 g	±50 g/±60 g/±70 g	±50 g/±60 g/±70 g
2	Próg	5 μg	5 μg	5 μg
3	Bias K0/K1	≤ ± 3 mg	≤ ± 3 mg	≤ ± 5 mg
4	Współczynnik skali K1	10,0 - 1,30 mA/g	10,0 - 1,30 mA/g	10,0 - 1,30 mA/g
5	Współczynnik nieliniowy klasy II K2	≤ ± 10 μg/g2	≤ ± 15 μg/g2	≤ ± 20 μg/g2
6	0 g krótkoterminowa stabilność 4 godziny	≤ 10 μg	≤ 10 μg	≤ 10 μg
7	1 g 4-godzinna krótkoterminowa stabilność	≤ 10 ppm	≤ 10 ppm	≤ 10 ppm
8	Powszechna powtarzalność stronniczości oK0(1σ, 1 miesiąc)	≤ 10 μg	≤ 15 μg	≤ 25 μg
9	Powtórzalność skalowa współczynnika σ K1/K1 (1σ, 1 miesiąc)	≤ 10 ppm	≤ 20 ppm	≤ 30 ppm
10	Współczynnik nieliniowykompleksowa powtarzalnośćK2/K1 (1σ, 1 miesiąc)	≤ ± 10 μg/g2	≤ ± 15 μg/g2	≤ ± 20 μg/g2
11	Współczynnik temperatury przesunięcia (średnia pełna temperatura)	≤ ± 10 μg /°C	≤ ± 20 μg /°C	≤ ± 30 μg /°C
12	Temperatura czynnika skali Współczynnik (średnia w odniesieniu do Temperatura)	≤ ± 10 ppm /°C	≤ ± 30 ppm /°C	≤ ± 50 ppm /°C
13	Hałas (840 Ω rezystora próbkowania)	≤ 5mv	≤ 8,4 mv	≤ 8,4 mv
14	Naturalna częstotliwość	400-800 Hz	400-800 Hz	400-800 Hz
15	Przepustowość	800-2500 Hz	800-2500 Hz	800-2500 Hz
16	Przypadkowe wibracje	6g ((20-2000 Hz)	6g ((20-2000 Hz)	6g ((20-2000 Hz)
17	Wpływ	100 g, 8 ms, 1/2 sin	100 g, 8 ms, 1/2 sin	100 g, 8 ms, 1/2 sin
18	Zakres temperatury pracy	-55~+85°C	-55~+85°C	-55~+85°C
19	Zakres temperatury przechowywania	-60~+120°C	-60~+120°C	-60~+120°C
20	Zasilanie	±12~±15V	±12~±15V	±12~±15V
21	Konsumpcja bieżąca	≤ ± 20mA	≤ ± 20mA	≤ ± 20mA
22	Czujnik temperatury	Opcja	Opcja	Opcja
23	Wielkość	F25.4X30mm	F25.4X30mm	F25.4X30mm
24	Waga	≤ 80 g	≤ 80 g	≤ 80 g

Główne zastosowania

Wysokiej precyzji akcelerometr gięcia kwarcowy z kompensacją temperatury dla nawigacji 4
