Niskokosztowy żyroskop, akcelerometr, inercyjna jednostka pomiarowa (IMU)

Name: Niskokosztowy żyroskop, akcelerometr, inercyjna jednostka pomiarowa (IMU)
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: 16488C
Price: 3,003.00 USD
Availability: InStock

Nazwa marki:	Firepower
Numer modelu:	16488C
MOQ:	1
Cena £:	Negocjowalne
Warunki płatności:	L/C, T/T
Zdolność do zaopatrzenia:	500/miesiąc

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

Zakres żyroskopowy:

±450°/sek

Stabilność zerowego odchylenia żyroskopowego:

5,1°/godz

Zakres Acc:

±18g

Stabilność zerowego odchylenia Acc:

0,07 mg (Allan)

interfejs:

1 kanał SPI/UART/CAN

Szerokość pasma (-3dB):

330 Hz

Przypadkowy spacer:

0,26º/√godz.

Zużycie energii:

0,6 W

Szczegóły pakowania:

gąbka/pudełko

Możliwość Supply:

500/miesiąc

Podkreślić:

Wysokiej wydajności IMU

Jednostka pomiarowa inercji IMU

Gyroskop Accelerometer IMU

Opis produktu

Bezwładnościowa jednostka pomiarowa IMU z żyroskopem, akcelerometrem i magnetometrem o niskim dryfcie

Opis produktu

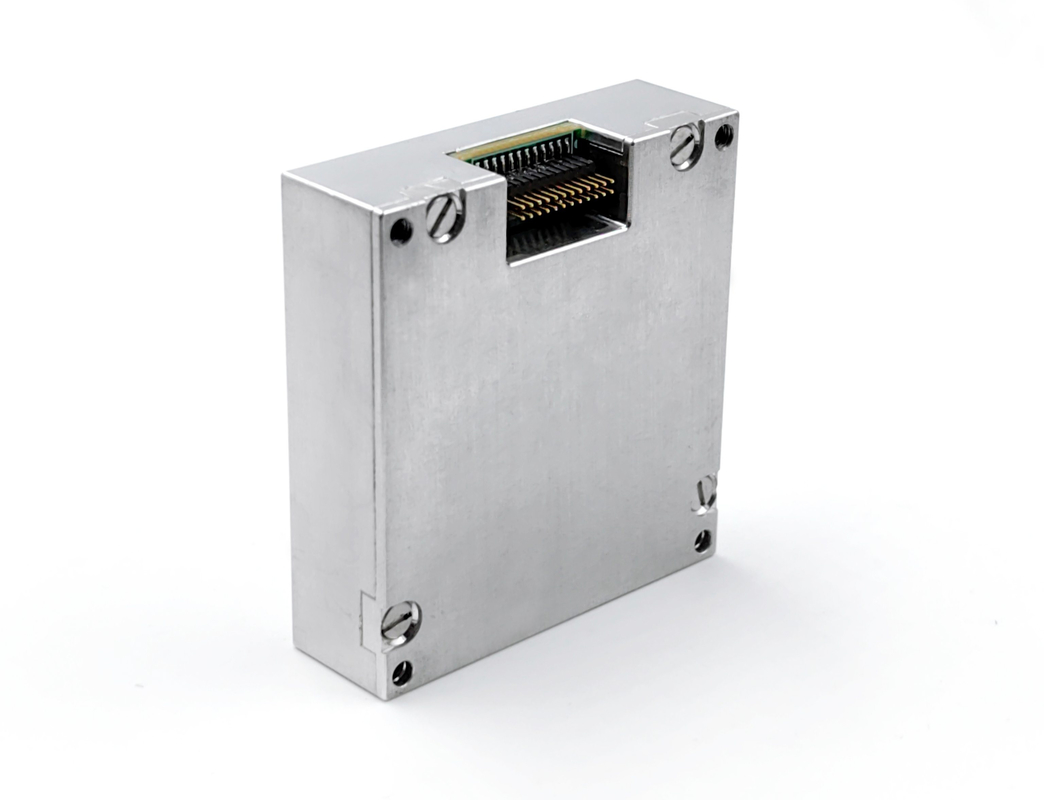

Urządzenie 16488C to wielostopniowa bezwładnościowa jednostka pomiarowa, która jest kompletnym systemem inercyjnym z wbudowanym trzyosiowym żyroskopem, trzyosiowym akcelerometrem, trzyosiowym magnetometrem i czujnikiem ciśnienia do pomiaru parametrów nośnika, takich jak kąt, przyspieszenie, trójosiowe pole magnetyczne, ciśnienie powietrza itp., dane wyjściowe po kompensacji błędów (w tym kompensacja temperatury, kompensacja kąta niewspółosiowości instalacji, kompensacja nieliniowości itp.) zgodnie z protokołem komunikacyjnym przez SPI.

Trójosiowy cyfrowy żyroskop:
1. Zakres pomiarowy: ± 450º/s;
2. Stabilność dryftu zerowego: 5,1 °/h
Trójosiowy cyfrowy akcelerometr:
1. Zakres pomiarowy: ± 18 g;
2. Stabilność dryftu zerowego: 0,07 mg (ALLAN);
Wysoka niezawodność: MTBF > 20000h;
Gwarantowana dokładność w pełnym zakresie temperatur (-40 ºC ~ 70 ºC): wbudowany wysokowydajny algorytm kalibracji i kompensacji temperatury;
Nadaje się do pracy w warunkach silnych wibracji;
Interfejs 1 kanał UART, 1 kanał SPI, 1 kanał CAN

Parametry techniczne

parametr		Warunki testowe	Minimum	Typowe	Maksimum	jednostka
Żyroskop	Zakres pomiarowy	Konfigurowalny (maksymalnie ± 1000)		±450		º/s
	Niestabilność dryftu zerowego	Wariancja Allana, lepsza niż		5.1		º/h
	Stabilność dryftu zerowego	1s wygładzanie, rms, lepsze niż		30		º/h
	Dryft zerowy w pełnym zakresie temperatur	-40 ºC ~ 85 ºC, 10s wygładzanie, rms		0.03		º/s
	Błąd losowy	1б		0.26		º/√h
	Powtarzalność dryftu zerowego	1б		100		º/h
	Szum wyjściowy	Bez filtrowania, rms		0.135		º/s
	Powtarzalność współczynnika skali	1б		0.1		%
	Nieliniowość współczynnika skali	FS=450 º/s		0.01		%FS
	Szerokość pasma (-3dB)			330		Hz
	Sprzężenie krzyżowe			0.1		%
Akcelerometr	Zakres pomiarowy	Konfigurowalny (maksymalnie ± 40)		±18		g
	Stabilność dryftu zerowego	Wariancja Allana		0.07		mg
	Dryft zerowy w pełnym zakresie temperatur	-40 ºC ~ 85 ºC, 10s wygładzanie, rms		5		mg
	Błąd losowy	1б		0.029		m/s/√h
	Powtarzalność dryftu zerowego	1б		5		mg
	Szum wyjściowy	Bez filtrowania, rms		1		mg
	Powtarzalność współczynnika skali	1б		0.1		%
	Nieliniowość współczynnika skali	FS=10g		0.1		%FS
	Szerokość pasma (-3dB)			330		Hz
	Sprzężenie krzyżowe			0.1		%
Magnetometr	Zakres pomiarowy			±2.5		gauss
	Czułość			0.1		mgauss/LSB
	Nieliniowość			0.5		%FS
Barometr	Zakres ciśnienia		300		1100	mbar
	Czułość			6.1 × 10^-7		mbar/LSB
	Błąd całkowity			4.5		mbar
	Błąd względny			2.5		mbar
	Nieliniowość			0.1		%FS
Interfejs komunikacyjny	1 spi	Częstotliwość zegara wejściowego			15	MHz
Interfejs komunikacyjny
Charakterystyka elektryczna	Napięcie	DC	2.5	3.3 ± 10%	5	V
	Pobór mocy			0.6	1	W
	Tętnienia	P-P			100	mV
	Waga			48±2		g
Środowisko pracy	Temperatura pracy	Skalowalna	-40		85	ºC
	Temperatura przechowywania		-55		85	ºC
	Wibracje			10~2000Hz,6.06g
	Wstrząsy			5000g,0.1ms

Wymiar
