Mems Imu dla jednostki pomiarowej inercji z wbudowanym 3-osiowym żyroskopem

Name: Mems Imu dla jednostki pomiarowej inercji z wbudowanym 3-osiowym żyroskopem
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: 16488HA
Price: 3,003.00 USD
Availability: InStock

Nazwa marki:	Firepower
Numer modelu:	16488HA
MOQ:	1
Cena £:	Negocjowalne
Warunki płatności:	L/C, T/T
Zdolność do zaopatrzenia:	500/miesiąc

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

Zakres żyroskopowy:

±500°/s

Stabilność zerowego odchylenia żyroskopowego:

0,3°/godz.

Zakres Acc:

±20g

Stabilność zerowego odchylenia Acc:

2 ug

Przypadkowy spacer:

0,15°/√h

Interfejs komunikacyjny:

1 kanał SPI

Waga:

50g

Pasmo:

250 Hz

Szczegóły pakowania:

gąbka/pudełko

Możliwość Supply:

500/miesiąc

Podkreślić:

Nawigacja inercyjna Mems Imu

Nawigacja wysokiej precyzji Mems Imu

3 osi Gyro Mems Imu

Opis produktu

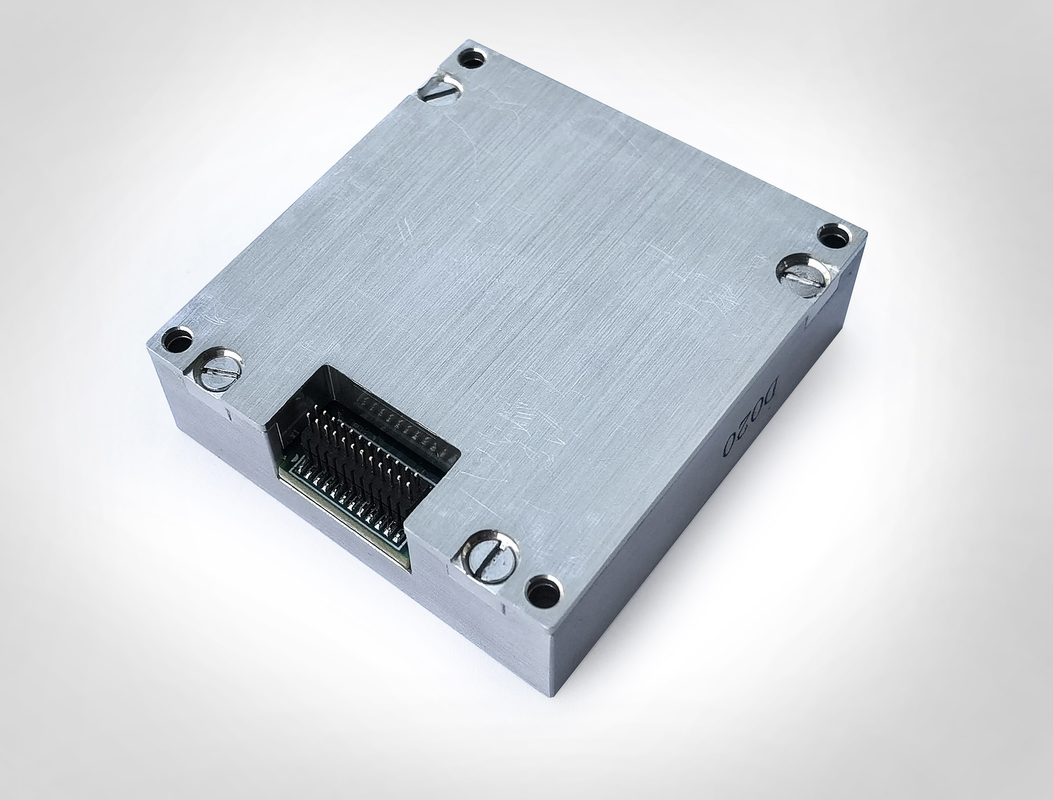

Mems Imu dla Inercyjnej Jednostki Pomiarowej z Wbudowanym 3-osiowym Żyroskopem

Opis produktu

16488HA inercyjna jednostka pomiarowa to kompletny system inercyjny z wbudowanym trójosiowym żyroskopem i trójosiowym akcelerometrem, który służy do pomiaru trójosiowej prędkości kątowej, przyspieszenia i innych parametrów nośnika oraz wyprowadza dane po kompensacji błędów (w tym kompensacji temperatury, kompensacji kąta niewspółosiowości instalacji, kompensacji nieliniowości itp.) przez SPI zgodnie z protokołem komunikacyjnym.

Główne parametry

Parametr		Warunki testowe	Wartość minimalna	Wartość typowa	Wartość maksymalna	Jednostka
Żyroskop	Dynamiczny zakres pomiarowy			±500		º/s
	Niestabilność odchyłki	Wariancja Allana, lepsza niż		0.3		º/h
	Stabilność odchyłki	1s wygładzanie, RMS, lepsza niż		10		º/h
	Odchyłka w pełnym zakresie temperatur	-40 ºC ~ 85 ºC, 10 s wygładzanie, RMS		0.005		º/s
	Chód losowy	1б		0.15		º/√h
	Powtarzalność odchyłki	1б		10		º/h
	Szum wyjściowy	Bez filtrowania, RMS		0.05		º/s
	Powtarzalność współczynnika skali	1б		0.01		%
	Nieliniowość współczynnika skali	1б		0.01		%
	Współczynnik skali	FS=450 º/s, 32 bity		2621440		LSB/°/sek
	Szerokość pasma (-3dB)			250		Hz
	Sprzężenie krzyżowe			0.1		%
	Czułość przyspieszenia			1		°/h/g
	Efekt prostowania wibracji			0.5		°/h/g2
	Częstotliwość rezonansowa			12k		Hz
Akcelerometr	Dynamiczny zakres pomiarowy			±20		g
	Stabilność odchyłki	Wariancja Allana		2		ug
	Odchyłka w pełnym zakresie temperatur	-40 ºC ~ 85 ºC, 10 s wygładzanie, RMS		1		mg
	Chód losowy	1б		0.029		m/s/√h
	Powtarzalność odchyłki	1б		5		mg
	Szum wyjściowy	Bez filtrowania, RMS		0.5		mg
	Powtarzalność współczynnika skali	1б		0.1		%
	Nieliniowość współczynnika skali	FS=20g		0.1		%FS
	Współczynnik skali	±20, 32 bity		65536000		g/LSB
	Szerokość pasma (-3dB)			250		Hz
	Sprzężenie krzyżowe			0.1		%
Temperatura	Współczynnik skali			0.0125		°C/LSB
Interfejs komunikacyjny	1-kierunkowy SPI	Wprowadź częstotliwość zegara		8	15	MHz
Charakterystyka elektryczna	Napięcie	Prąd stały		3.3 ± 10%		V
	Zużycie energii			1	1.5	W
	Tętnienia	P-P		48±2	100	mV
Środowisko użytkowania	Temperatura pracy	Skalowalna	-40		85	ºC
	Temperatura przechowywania		-55		85	ºC
	Wibracje			10~2000Hz,6.06g
	Uderzenie			1000g,0.1ms

Rysunek poglądowy

Mems Imu dla jednostki pomiarowej inercji z wbudowanym 3-osiowym żyroskopem 0

Środowisko produkcyjne

Mems Imu dla jednostki pomiarowej inercji z wbudowanym 3-osiowym żyroskopem 1

Pakowanie i wysyłka

Mems Imu dla jednostki pomiarowej inercji z wbudowanym 3-osiowym żyroskopem 2

Mems Imu dla jednostki pomiarowej inercji z wbudowanym 3-osiowym żyroskopem 3

Mems Imu dla jednostki pomiarowej inercji z wbudowanym 3-osiowym żyroskopem 4
