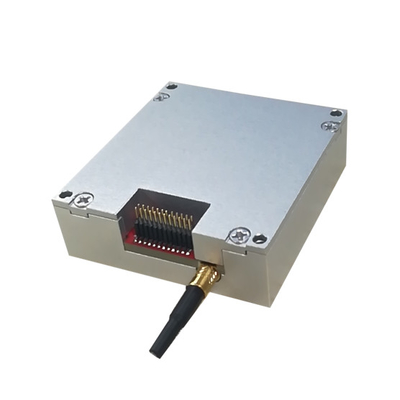

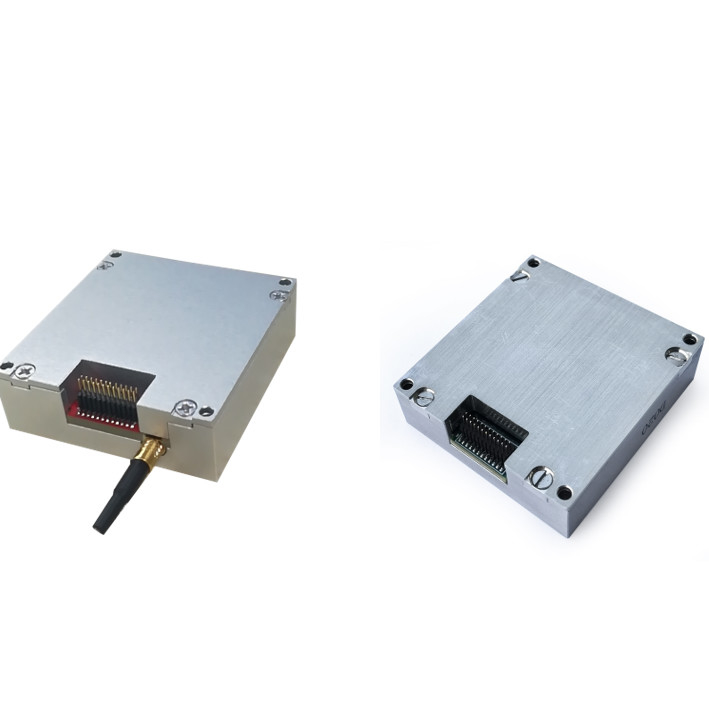

Kompaktowy i lekki inercyjny czujnik IMU dla robotów przemysłowych

Name: Kompaktowy i lekki inercyjny czujnik IMU dla robotów przemysłowych
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: 16488HA
Price: 3,003.00 USD
Availability: InStock

Nazwa marki:	Firepower
Numer modelu:	16488HA
MOQ:	1
Cena £:	Negocjowalne
Warunki płatności:	L/C, T/T
Zdolność do zaopatrzenia:	500/miesiąc

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

Zakres żyroskopowy:

±500°/s

Stabilność zerowego odchylenia żyroskopowego:

0,3°/godz.

Zakres Acc:

±20g

Stabilność zerowego odchylenia Acc:

2 ug

Interfejs komunikacyjny:

1 kanał SPI

Waga:

50g

Pasmo:

250 Hz

Przypadkowy spacer:

0,15°/√h

Szczegóły pakowania:

gąbka/pudełko

Możliwość Supply:

500/miesiąc

Podkreślić:

Kompaktowy czujnik inercyjny Imu

Badania i mapowanie czujników inercyjnych Imu

Lekkie czujniki inercyjne Imu

Opis produktu

Kompaktny i lekki, inercyjny ImuCzujnik

Opis produktu

W sprawie16488HAjednostka pomiarowa inercjalna to kompletny system inercjalny z wbudowanym trójosiowym giroskopem i trójosiowym akcelerometrem, który służy do pomiaru prędkości kątowej w trzech ośach,przyspieszenie i inne parametry nośnika, a następnie podać dane po rekompensatach błędów (w tym rekompensatach temperatury, rekompensatach kąta niezgodności instalacji, rekompensatach nieliniowych itp.).) poprzez SPI zgodnie z protokołem komunikacji.

Główne parametry

Parametry		Warunki badania	Wartość minimalna	Wartość typowa	Wartość maksymalna	Jednostka
Gyro	Zakres dynamicznego pomiaru			± 500		o/s
	Niestabilność biasu	Wariancja Allan, lepsza niż		0.3		o/h
	Stabilność biasu	1s gładki, RMS, lepszy niż		10		o/h
	Zbieżności w całym zakresie temperatur	-40 oC ~ 85 oC, 10 s wygładzania, RMS		0.005		o/s
	Wyborne spacery	1b		0.15		o/√h
	Powtarzalność stronniczości	1b		10		o/h
	Hałas wyjściowy	Brak filtracji, RMS		0.05		o/s
	Powtarzalność współczynnika skali	1b		0.01		%
	Nieliniowość współczynnika skali	1b		0.01		%
	Współczynnik skali	FS=450 o/s, 32bits		2621440		LSB/°/sek
	Szerokość pasma (-3dB)			250		Hz
	Połączenie krzyżowe			0.1		%
	Czułość przyspieszenia			1		°/h/g
	Wpływ naprawy drgań			0.5		°/h/g2
	Częstotliwość rezonansu			12k		Hz
Akcelerometr	Zakres dynamicznego pomiaru			± 20		g
	Stabilność biasu	Waryans Allan		2		ug
	Zbieżności w całym zakresie temperatur	-40 oC ~ 85 oC, 10 s wygładzania, RMS		1		mg
	Wyborne spacery	1b		0.029		m/s/√h
	Powtarzalność stronniczości	1b		5		mg
	Hałas wyjściowy	Brak filtracji, RMS		0.5		mg
	Powtarzalność współczynnika skali	1b		0.1		%
	Nieliniowość współczynnika skali	FS=20 g		0.1		% FS
	Współczynnik skali	± 20, 32 bity		65536000		g/LSB
	Szerokość pasma (-3dB)			250		Hz
	Połączenie krzyżowe			0.1		%
Temperatura	Współczynnik skali			0.0125		°C/LSB
Interfejs komunikacji	SPI jednokierunkowe	Wprowadź częstotliwość zegara		8	15	MHz
Właściwości elektryczne	napięcie	Prąd stały		3.3 ± 10%		V
	Zużycie energii			1	1.5	W
	Ripple	P-P		48±2	100	mV
Środowisko użytkowania	Temperatura pracy	Skalowalne	-40		85	oC
	Temperatura przechowywania		-55		85	oC
	Wibracje			10~2000 Hz,60,06 g
	Wpływ			1000 g,0.1 ms

Rysunek

Kompaktowy i lekki inercyjny czujnik IMU dla robotów przemysłowych 0

Środowisko produkcyjne

Kompaktowy i lekki inercyjny czujnik IMU dla robotów przemysłowych 1

Opakowanie i wysyłka

Kompaktowy i lekki inercyjny czujnik IMU dla robotów przemysłowych 2

Kompaktowy i lekki inercyjny czujnik IMU dla robotów przemysłowych 3

Kompaktowy i lekki inercyjny czujnik IMU dla robotów przemysłowych 4
