Niskie zużycie energii czujnik Imu dla szerokości pasma 3dB 330Hz Random Walk 0.26o/√h

Name: Niskie zużycie energii czujnik Imu dla szerokości pasma 3dB 330Hz Random Walk 0.26o/√h
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: 16488C
Price: 3,003.00 USD
Availability: InStock

Nazwa marki:	Firepower
Numer modelu:	16488C

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

Zakres żyroskopowy:

±450°/sek

Stabilność zerowego odchylenia żyroskopowego:

5,1 °/godz.

Zakres Acc:

±18g

Stabilność zerowego odchylenia Acc:

0,07 mg

Szerokość pasma (-3dB):

330 Hz

Przypadkowy spacer:

0,26º/√godz.

interfejs:

1 kanał SPI/UART/CAN

Zużycie energii:

0,6 W

Podkreślić:

KT-EX 9-2 Imu Sensor

Wysokiej dokładności czujnik Imu

Czujnik Imu 330 Hz

Opis produktu

Opis produktu

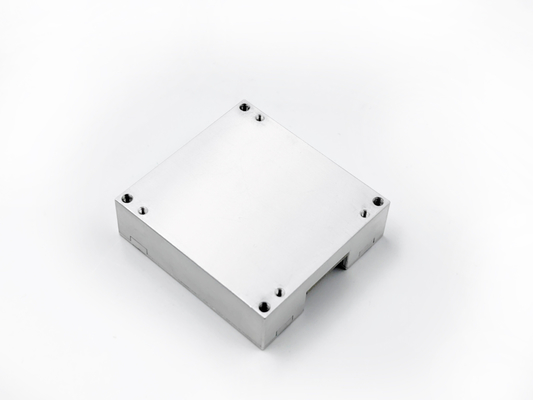

The 16488C inercyjna jednostka pomiaru o wielu stopniach swobody to kompletny system inercyjny z wbudowanym trójosiowym żyroskopem, trójosiowym akcelerometrem, trójosiowym magnetometrem i czujnikiem ciśnienia do pomiaru parametrów trójosiowego kąta nośnika, takich jak prędkość, przyspieszenie, trójosiowe pole magnetyczne, ciśnienie powietrza itp., dane wyjściowe po kompensacji błędów (w tym kompensacja temperatury, kompensacja kąta niewspółosiowości instalacji, kompensacja nieliniowości itp.) zgodnie z protokołem komunikacyjnym przez SPI.

Trójosiowy cyfrowy żyroskop:
1. ± 450º/s zakres pomiarowy dynamiczny;
2. Stabilność przesunięcia zerowego: 5,1 °/h
Trójosiowy cyfrowy akcelerometr:
1. ± 18 g zakres pomiarowy dynamiczny;
2. Stabilność przesunięcia zerowego: 0,07 mg (ALLAN);
Wysoka niezawodność: MTBF > 20000h;
Gwarantowana dokładność w pełnym zakresie temperatur (-40 ºC ~ 70 ºC): wbudowany wysokowydajny algorytm kalibracji i kompensacji temperatury;
Nadaje się do pracy w warunkach silnych wibracji;
Interfejs 1 kanał UART, 1 kanał SPI, 1 kanał CAN

Parametry techniczne

parametr		Warunki testowe	Minimum	Typowe	Maksimum	jednostka
Żyroskop	Zakres pomiarowy dynamiczny	Konfigurowalny (maksymalnie ± 1000)		±450		º/s
	Niestabilność przesunięcia zerowego	Wariancja Allana, lepsza niż		5,1		º/h
	Stabilność przesunięcia zerowego	1s gładka, rms, lepsza niż		30		º/h
	Przesunięcie zerowe w pełnym zakresie temperatur	-40 ºC ~ 85 ºC, 10s gładka, rms		0,03		º/s
	Chód losowy	1б		0,26		º/√h
	Powtarzalność przesunięcia zerowego	1б		100		º/h
	Szum wyjściowy	Bez filtrowania, rms		0,135		º/s
	Powtarzalność współczynnika skali	1б		0,1		%
	Nieliniowość współczynnika skali	FS=450 º/s		0,01		%FS
	Szerokość pasma (-3dB)			330		Hz
	Sprzężenie krzyżowe			0,1		%
Akcelerometr	Zakres pomiarowy dynamiczny	Konfigurowalny (maksymalnie ± 40)		±18		g
	Stabilność przesunięcia zerowego	Wariancja Allana		0,07		mg
	Przesunięcie zerowe w pełnym zakresie temperatur	-40 ºC ~ 85 ºC, 10s gładka, rms		5		mg
	Chód losowy	1б		0,029		m/s/√h
	Powtarzalność przesunięcia zerowego	1б		5		mg
	Szum wyjściowy	Bez filtrowania, rms		1		mg
	Powtarzalność współczynnika skali	1б		0,1		%
	Nieliniowość współczynnika skali	FS=10g		0,1		%FS
	Szerokość pasma (-3dB)			330		Hz
	Sprzężenie krzyżowe			0,1		%
Magnetometr	Zakres pomiarowy dynamiczny			±2,5		gauss
	Czułość			0,1		mgauss/LSB
	Nieliniowość			0,5		%FS
Barometr	Zakres ciśnienia		300		1100	mbar
	Czułość			6,1 × 10^-7		mbar/LSB
	Błąd całkowity			4,5		mbar
	Błąd względny			2,5		mbar
	Nieliniowość			0,1		%FS
Interfejs komunikacyjny	1 spi	Częstotliwość zegara wejściowego			15	MHz
Interfejs komunikacyjny
Charakterystyka elektryczna	Napięcie	DC	2,5	3,3 ± 10%	5	V
	Pobór mocy			0,6	1	W
	Tętnienia	P-P			100	mV
	waga			48±2		g
Środowisko użytkowania	Temperatura pracy	Skalowalna	-40		85	ºC
	Temperatura przechowywania		-55		85	ºC
	wibracje			10~2000Hz,6.06g
	Wstrząsy			5000g,0.1ms

Wymiar
