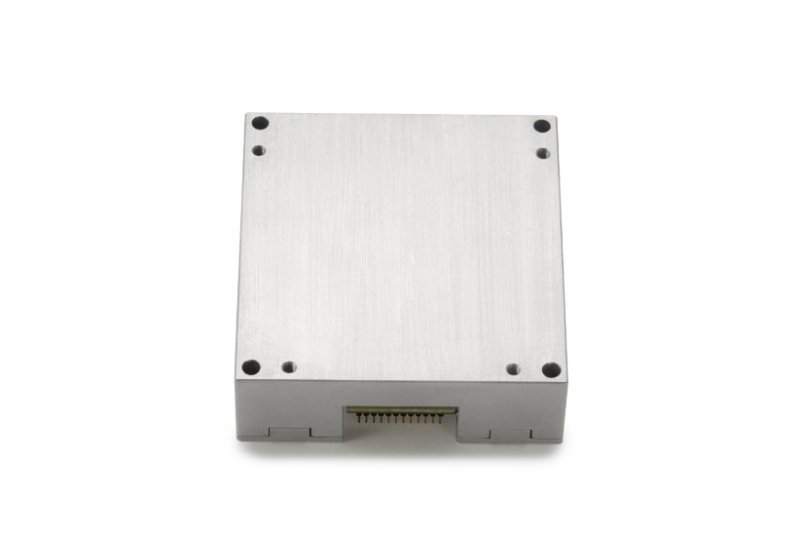

Jednostka pomiaru bezwładności wagi lekkiej 6 Oś czujnik bezwładności z szerokim zasięgiem

Name: Jednostka pomiaru bezwładności wagi lekkiej 6 Oś czujnik bezwładności z szerokim zasięgiem
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: 16488HB
Price: 3,003.00 USD
Availability: InStock

Nazwa marki:	Firepower
Numer modelu:	16488HB
MOQ:	1
Cena £:	Negocjowalne
Warunki płatności:	L/C, T/T
Zdolność do zaopatrzenia:	500/miesiąc

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

Zakres żyroskopowy:

±500/s

Stabilność zerowego odchylenia żyroskopowego:

0,8°/godz

Zakres Acc:

±16g

Stabilność zerowego odchylenia Acc:

0,06 mg (Allana)

Przypadkowy spacer:

0,15º/√h

Szerokość pasma (-3dB):

200 Hz

Interfejs:

1 kanał SPI/UART/CAN

Powtarzalność współczynnika skali:

0,1%

Szczegóły pakowania:

gąbka/pudełko

Możliwość Supply:

500/miesiąc

Podkreślić:

Jednostka pomiaru inercji osi 6

Jednostka miary inercji wagi lekkiej

Jednostka pomiarowa inercji szerokiego zasięgu

Opis produktu

Jednostka pomiaru bezwładności wagi lekkiej 6 Oś czujnik bezwładności z szerokim zasięgiem

Jednostka pomiarowa inercjalna wielostopniowa 16488HB to kompletny system inercjalny wyposażony w wbudowany trójosiowy giroskop, trójosiowy akcelerometr, trójosiowy magnetometr,i czujnik ciśnieniaTa zaawansowana jednostka mierzy kluczowe parametry nośnika, w tym 3-osiowy kąt, przyspieszenie, 3-osiowe pole magnetyczne i ciśnienie powietrza.Wszystkie dane wyjściowe są dostarczane za pośrednictwem protokołu komunikacyjnego SPI po kompleksowej kompensacji błędów, w tym kompensacji temperatury, kompensacji kąta niezgodności instalacji i kompensacji nieliniowej.

Specyfikacje techniczne

Specyfikacje gyroskopu

Parametry	Warunki badania	Typowe	Maksymalny	Jednostka
Dynamiczny zakres pomiarowy		500	2000	°/s
Stabilność zerowa	Wariancja Allana, oś Z	0.8		°/h
Stabilność zerowa	Wariancja Allan, osi X i Y	1.6		°/h
Stabilność zerowa	średnia 10 s (-40°C ~ +70°C, temperatura stała), oś Z	3		°/h
Stabilność zerowa	średnia 10 s (-40°C ~ +70°C, temperatura stała), oś X i oś Y	6		°/h
Zero stronniczości	Zakres zerowego uprzedzenia, oś Z	± 0.07		°/s
Zero stronniczości	Zakres zerowego stronniczości, oś X i oś Y	± 0.2		°/s
Zero stronniczości	Zmiana zerowej stronniczości w całym zakresie temperatury, oś Z 1	± 0.02		°/s
Zero stronniczości	Zmiana stronniczości zerowej w zakresie temperatury, osi X i Y 1	± 0.06		°/s
Powtarzalność kolejnych startów	Oś Z	0.002
Powtarzalność kolejnych startów	Oś X i oś Y	0.006
Powtarzalność codziennego rozpoczęcia	Oś Z	0.003		/s
Zacznij powtórki dzień po dniu	osi X i osi Y	0.009		°/s
Wpływ przyspieszenia liniowego na stronniczość		0.002		°/s/g
Wpływ wibracji na zerowy stronniczość	Zmiana przed i po wibracji 2	0.002		°/s/g
Wpływ wibracji na zerowy stronniczość	Zmiana przed i podczas wibracji 2	0.002		°/s/g
Wskaźnik skali	Dokładność współczynnika skali, oś Z	0.3		%
Wskaźnik skali	Dokładność współczynnika skali, osi X i Y	0.6		%
Nieliniowość czynnika skali	Oś Z	0.01		% FS
Nieliniowość czynnika skali	Oś X i oś Y	0.02		% FS
Przypadkowe chodzenie kątowe		0.15		°/√h
Gęstość hałasu		0.001		°/s/√Hz
Rozstrzygnięcie		3.052×10−7		/s/LSB
Przepustowość		200		Hz

Specyfikacje akcelerometru

Parametry	Warunki badania	Minimalne	Typowe	Maksymalny	Jednostka
Dynamiczny zakres pomiarowy			16	200	g
Stabilność zerowa	Waryans Allan		0.06		mg
Stabilność zerowa	Średnia 10 s (-40°C ~ +70°C, stała temperatura)		0.4		mg
Zero stronniczości	Zakres zerowego zróżnicowania		2		mg
Zero stronniczości	Zmiana stronniczości zerowej w całym zakresie temperatur, wartość szczytowa do szczytowej 1		4		mg
Powtarzalność kolejnych startów			0.5		mg
Powtarzalność rozpoczęta na co dzień			0.8		mg
Współczynnik temperatury bez stronniczości		0.05	0.1		mg/°C

Wymiary

Uwaga:
1 Zerowa zmiana stronniczości w całym zakresie temperatur
2 Pomiar wpływu wibracji
