6 osi Jednostki pomiarowe inercjalne niskiej stronniczości IMU 500deg/S

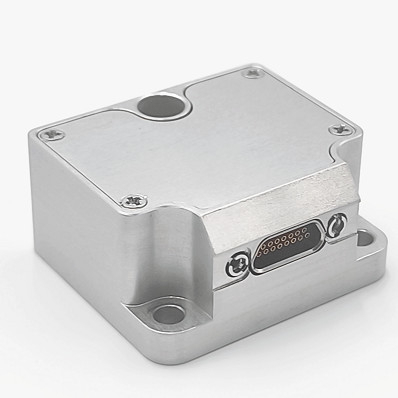

Name: 6 osi Jednostki pomiarowe inercjalne niskiej stronniczości IMU 500deg/S
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: GI200H-A0
Price: 3,003.00 USD
Availability: InStock

Nazwa marki:	Firepower
Numer modelu:	GI200H-A0
MOQ:	1
Cena £:	Negocjowalne
Warunki płatności:	T/T
Zdolność do zaopatrzenia:	1000/miesiąc

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

CE ROHS

Nazwa produktu:

Jednostka pomiarowa inercjalna

Zakres Gryo:

±500 stopni/sek.

Zakres pomiarowy akcelerometru:

16G

Akcelerometr wariancji allana:

0,02 mg

Wariancja Gryo Allana:

0,6 stopnia/godz.

MTBF:

20000 godz

Nieliniowość współczynnika skali żyroskopu:

0,02% FS

Wibracja:

20~2000Hz

Szczegóły pakowania:

Pudełko z gąbką

Możliwość Supply:

1000/miesiąc

Podkreślić:

Jednostki pomiarowe inercji 500°/S

Wysokiej precyzji jednostki pomiarowe inercjalne

Jednostki pomiarowe inercjalne o niskim stronniczości

Opis produktu

Jednostki pomiarowe inercjalne o niskim stronniczości IMU 500deg/S

Opis produktu

GI200H-A0-IMU to jednostka pomiarowa inercyjna (IMU) oparta na technologii mikro-mechanicznej (MEMS), z wbudowanym wysokiej wydajności żyroskopem MEMS i akcelerometrem MEMS,wydajność 3 prędkości kątowych i 3 przyspieszenia.

Główne cechy

1) Trójosiowy cyfrowy żyroskop:

dynamiczny zakres pomiaru ± 500o/s;
Stabilność zerowej stronniczości: 3 °/h (GJB, 10 s), 0,6 °/h (ALLAN);

2) Cyfrowy akcelerometr trójosiowy:

zakres dynamicznego pomiaru ± 16 g;
Stabilność zerowa: 0,1 mg (GJB, 10S), 0,02 mg (ALLAN);

3) Wysoka niezawodność: MTBF > 20000h;
4)Garantowana dokładność w całym zakresie temperatur (-40 °C~70 °C): wbudowany algorytm kalibracji i kompensacji temperatury o wysokiej wydajności;
5)Przystosowane do pracy w warunkach silnych drgań;
6)Interfejs 1-kanałowy RS42

Główna AWykorzystanie

UAV taktyczne i przemysłowe
Inteligentne amunicje
Poszukiwacz

Wskaźniki produktu

Parametry		Warunki badania	Dokładność projektowania	Jednostka
Gyro	Zakres dynamicznego pomiaru	-	± 500	o/s
	Stabilność zerowa	Wariancja Allana (zakres 500 °/s, temperatura normalna)	0.6	o/h
	Stabilność zerowa	średnia 10 s (-40 °C ~ + 70 °C, stała temperatura),	3	o/h
	Zerowa stronniczość	Zakres zerowego zróżnicowania	0.1	o/s
		Zmiany zerowej stronniczości w całym zakresie temperatury	0.03	o/s
		Powtórność rozpoczęcia	0.005	o/s
		Wpływ przyspieszenia liniowego na przesunięcie	0.002	o/s/g
		Wpływ wibracji na zerowy stronniczość, zmiana przed i po wibracji	0.003	o/s/g
		Wpływ wibracji na zerowy stronniczość, zmiany przed i podczas wibracji	0.003	o/s/g
	Współczynnik skali	Dokładność współczynnika skali	0.2	%
	Współczynnik skali	Nieliniowość współczynnika skali	0.02	% FS
	Przepustowość	-	200	Hz
Akcelerometr	Zakres dynamicznego pomiaru	-	16	g
	Stabilność zerowa	Wariancja Allana (zakres 16 g, temperatura normalna)	0.02	mg
	Stabilność zerowa	Średnia 10 s (temperatura normalna, 1σ)	0.1	mg
	Zerowa stronniczość	Zakres zerowego zróżnicowania	1	mg
		Zerowa zmiana stronniczości w całym zakresie temperatury	1	mg
		Powtarzalność uruchomienia (1σ)	0.2	mg
	Współczynnik skali	Dokładność współczynnika skali	0.3	%
	Współczynnik skali	Nieliniowość współczynnika skali	0.02	% FS
	Przepustowość	-	200	Hz
Interfejs komunikacji	1-kanałowy SR422	Stawka Baud	460.8	MHz
Interfejs komunikacji	Częstotliwość pobierania próbek	UART	1000	Hz
Właściwości elektryczne	napięcie	-	5±0.1	V
	Zużycie energii	-	≤ 1.5	W
	Ripple	P-P	150	mV
Cechy strukturalne	Wielkość	Tolerancja ± 0.1	38.5x44.5x21.5	mm
Cechy strukturalne	Waga	Wkładanie/brak wkładania	70±2/45±2	g
Środowisko użytkowania	Temperatura pracy	-	-40~70	°C
	Temperatura przechowywania	-	-45~85	°C
	Wibracje	-	20~2000 Hz,60,06 g
	Wpływ	-	6000 g,00,5 ms
Niezawodność	MTBF	-	20000	h
Niezawodność	Nieprzerwany czas pracy	-	120	h

Struktura produktu

6 osi Jednostki pomiarowe inercjalne niskiej stronniczości IMU 500deg/S 0
L38,5 mm x W44,5 mm x H21,5 mm ((L x W x H)
