Jednostka pomiarowa inercji Imu Accelerometer Gyro oparta na technologii mikromanizacji Mems

Name: Jednostka pomiarowa inercji Imu Accelerometer Gyro oparta na technologii mikromanizacji Mems
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: IMU300C
Price: 3,003.00 USD
Availability: InStock

Nazwa marki:	Firepower
Numer modelu:	IMU300C
MOQ:	1
Cena £:	Negocjowalne
Warunki płatności:	T/T, L/C
Zdolność do zaopatrzenia:	500/miesiąc

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

CHINY

Orzecznictwo:

CE ROHS

Nazwa produktu:

Jednostka pomiarowa inercjalna

zakres pomiarowy żyroskopu:

±500º/s

Stabilność zerowego odchylenia żyroskopowego:

00,3 stopnia/h

kątowy przypadkowy spacer:

00,06 stopnia /√h

zakres akcelerometru:

16G

stabilność obciążenia:

0,02 mg

Współczynnik skali:

0,02% FS

Pasmo:

200 Hz

Produkcja:

RS422

Szczegóły pakowania:

gąbka/pudełko

Możliwość Supply:

500/miesiąc

Podkreślić:

rs422 imu akcelerometr gyro

Mems imu przyspieszacz gyro

Mems imu akcelerometr gyroscope

Opis produktu

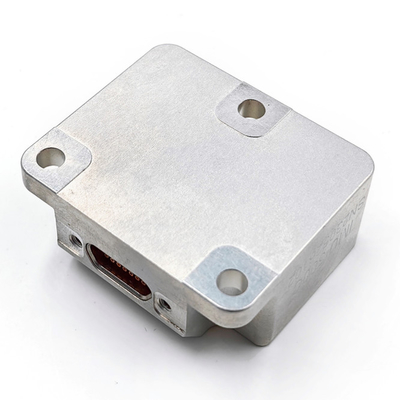

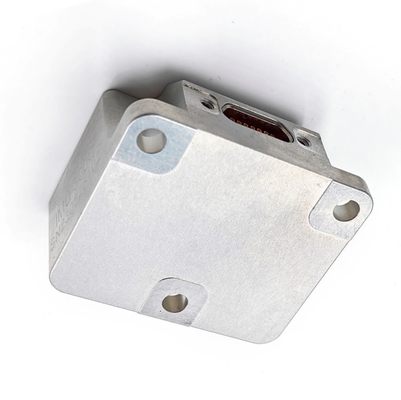

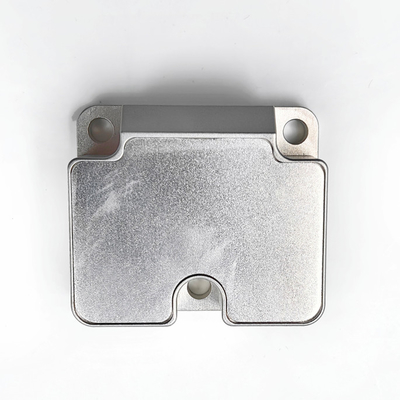

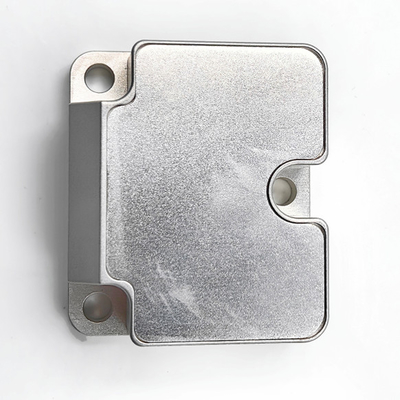

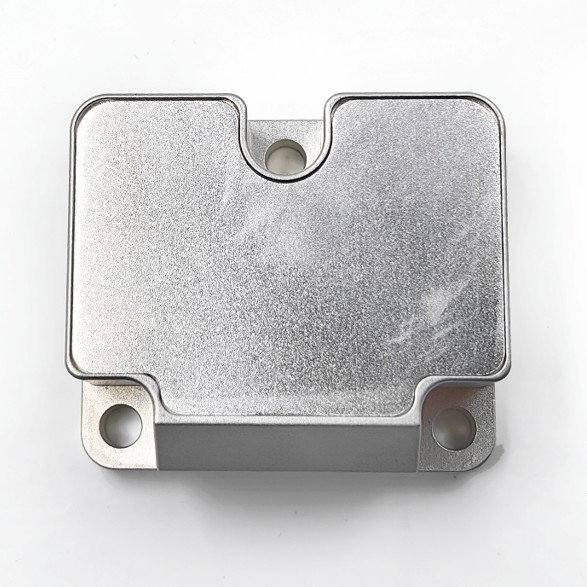

Jednostka pomiarowa inercjalna (IMU) oparta na technologii mikroobróbki (MEMS)

1. Przegląd produktu

IMU300C-A0-IMU jest jednostką pomiarową inercyjną (IMU) opartą na technologii mikroteknologii (MEMS), z wbudowanym wysokiej wydajności żyroskopem MEMS i akcelerometrem MEMS,wydajność 3 prędkości kątowych i 3 przyspieszenia.
IMU300C-A0-IMU charakteryzuje się wysoką niezawodnością i silną zdolnością adaptacyjną do środowiska.wyszukiwarka i inne pola.

2. Cechy produktu

Gyroskop cyfrowy o trzech ośach:
1. dynamiczny zakres pomiaru ± 500o/s;
2. Stabilność zerowej stronniczości: 3 °/H (GJB, 10 s), 0,3 °/H (ALLAN);
Trójosiowy cyfrowy akcelerometr:
1. zakres pomiaru dynamicznego ± 16 G;
2. Stabilność zerowa: 0,1 mg (GJB, 10S), 0,02 mg (ALLAN);
Wysoka niezawodność: MTBF > 20000h;
Gwarantowana dokładność w całym zakresie temperatur (-40 °C ~ 80 °C): wbudowany algorytm kalibracji i kompensacji temperatury o wysokiej wydajności;
Przystosowane do pracy w warunkach silnych drgań;
Interfejs jednokierunkowy RS422
Kompatybilny z STIM300

3Zakres zastosowania

UAV taktyczne i przemysłowe
Inteligentne amunicje
Poszukiwacz

4Wskaźniki produktu

Tabela 1 Wskaźnik wydajności produktu

Parametry		Warunki badania	Dokładność projektowania	Jednostka
Gyro	Zakres dynamicznego pomiaru	-	± 500	o/s
	Stabilność biasu	Wariancja Allana (zakres 500 °/s, temperatura normalna)	0.3	o/h
	Stabilność biasu	średnia 10 s (-40 °C ~ + 80 °C, stała temperatura),	3.0	o/h
	Zaniedbania	Zakres zerowego uprzedzenia	0.1	o/s
		Zmiany zerowej stronniczości w całym zakresie temperatury	0.01	o/s
		Powtórność rozpoczęcia	0.005	o/s
		Wpływ przyspieszenia liniowego na przesunięcie	0.002	o/s/g
		Wpływ wibracji na Bias, zmiany przed i po wibracji	0.002	o/s/g
		Wpływ wibracji na Bias, zmiany przed i podczas wibracji	0.001	o/s/g
	Współczynnik skali	Dokładność współczynnika skali	0.1	%
	Współczynnik skali	Nieliniowość współczynnika skali	0.01	% FS
	Przypadkowe chodzenie kątowe	-	0.06	°/√h
	Przepustowość	-	200	Hz
Akcelerometr	Zakres dynamicznego pomiaru	-	16	g
	Stabilność biasu	Wariancja Allana (zakres 16 g, temperatura normalna)	0.02	mg
	Stabilność biasu	Średnia 10 s (-40 °C ~ + 80 °C, stała temperatura)	0.03	mg
	Zaniedbania	Zakres zerowego uprzedzenia	1	mg
		Zmiany zerowej stronniczości w całym zakresie temperatury	1	mg
		Powtórność rozpoczęcia	0.2	mg
	Współczynnik skali	Dokładność współczynnika skali	0.3	%
	Współczynnik skali	Nieliniowość współczynnika skali	0.02	% FS
	Szybkość i przypadkowy spacer	-	0.08	m/s/√hr
	Przepustowość	-	200	Hz
Interfejs komunikacji	Jednostronne SR422	Stawka Baud	460.8	MHz
Interfejs komunikacji	Częstotliwość pobierania próbek	UART	1000	Hz
Właściwości elektryczne	napięcie	-	5	V
	Zużycie energii	-	1.5	W
	Ripple	P-P	150	mV
Cechy strukturalne	Wielkość	-	38.6x44.6x21.5	mm
Cechy strukturalne	Waga	-	65±2	g
Środowisko użytkowania	Temperatura pracy	-	-40~80	°C
	Temperatura przechowywania	-	-45~85	°C
	Wibracje	-	20~2000 Hz,60,06 g
	Wpływ	-	6000 g,00,5 ms
Niezawodność	MTBF	-	20000	h
Niezawodność	Nieprzerwany czas pracy	-	120	h

1Interfejs elektryczny

Złącze elektryczne produktu IMU300C-A0-IMU to J30J-15 TJL, a definicja i przydział konkretnego kontaktu przedstawiono w poniższej tabeli:

Numer szwu	Nazwa	Rodzaj	Uwaga
1	TxD-	Produkcja	RS422
2	RxD-	Wpływ	RS422
3	TST_1	Produkcja
4	TOV_1	Produkcja
5	RST	Wpływ
6	GND	Wpływ
7	Zasiłek
8	VCC_5V	Źródło mocy	+5v
9	TxD+	Produkcja	RS422
10	RxD+	Wpływ	RS422
11	ExtTrig	Wpływ	Wprowadzanie synchroniczne 5V
12	GND	Wpływ
13	GND	Wpływ
14	Zasiłek
15	GND	Ziemia silnikowa

Wielkość
