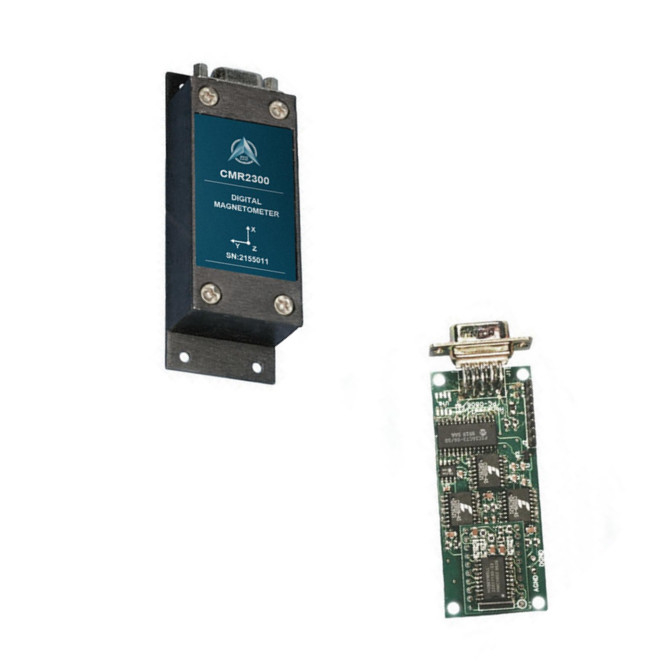

Precyzyjny cyfrowy czujnik magnetometru, analogowy 3-osiowy czujnik magnetyczny HMR2300

Name: Precyzyjny cyfrowy czujnik magnetometru, analogowy 3-osiowy czujnik magnetyczny HMR2300
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: CMR2300
Price: 1,400.00 USD
Availability: InStock

Nazwa marki:	Firepower
Numer modelu:	CMR2300
MOQ:	1
Cena £:	1300~1500
Warunki płatności:	L/C, T/T
Zdolność do zaopatrzenia:	100 miesięcznie

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Zakres:

+/-2 gausy

Rozstrzygnięcie:

67 m gausów

Błąd histerezy:

0,01% FS

Błąd zysku:

0,05% FS

błąd przesunięcia:

0,01% FS

Waga:

98g

Szczegóły pakowania:

Skrzynka

Możliwość Supply:

100 miesięcznie

Podkreślić:

Czujnik magnetometru RS-232

3-osiowy czujnik magnetyczny HMR2300

magnetyczny wykrywacz północy

Opis produktu

Magnometr cyfrowy Czujnik 3-osiowy czujnik magnetyczny Analogowy precyzyjny magnetyczny wykrywacz północy HMR2300

▶ GŁÓWNA CECHA

• Wysoka dokładność powyżej ±1 gausa, <0,5% pełnej skali

• Zakres ±2 gausów, rozdzielczość <70 µgausów

• Trzy osie (X, Y, Z) wyjść cyfrowych

• Od 10 do 154 próbek na sekundę, do wyboru

• Szeregowe interfejsy danych RS-232 lub RS-485

• Opcje obudów PCB lub aluminiowych

• Interfejs nieregulowanego zasilacza prądu stałego 6-15 V

▶ ZASTOSOWANIE • Odniesienie do postawy

• Kompasowanie i nawigacja

• Wykrywanie ruchu i pojazdów

• Wykrywanie anomalii

• Instrumenty laboratoryjne

• System bezpieczeństwa

Specyfikacja

Charakterystyka	Warunki	min	Typ	Maks	Jednostki
Zasilacz
Napięcie zasilania	Pin 9 odniesiony do Pin 5 (masa)	6.5		15	Wolty
Prąd zasilania	Vzasilanie = 15V.Z S/R= Wł		27	35	mama
Temperatura
Operacyjny	Otoczenia	-40		+85	℃
Składowanie	Ambitny, bezstronny	-55		125	℃
Magnetc Fleld
Zakres	Pełna skala (FS), zastosowano całkowite pole	-2		+2	gaus
Rezolucja	Zastosowane pole do zmiany danych wyjściowych	67			mikro-gauss
Dokładność	RSS wszystkich błędów @ +25 ℃ ±1 gaus ±2 gausy		0,01 1	0,52 2	%FS %FS
Błąd Lneariby	Najlepiej dopasowana linia prosta @ + 25 ℃ ±1 gaus ±2 gausy		0,1 1	0,5 2	%FS %FS
Błąd histerezy	3 przeciągnięcia w poprzek ±2 gausów przy +25°℃		0,01	0,02	%FS
Błąd powtarzalności	3 przeciągnięcia w poprzek +2 gausów w temperaturze +25°C		0,05	0,10	%FS
Zdobądź Enror	Zastosowane pole dla odczytu zerowego		0,05	0,10	%FS
Błąd offsetu	Zastosowane pole dla odczytu zerowego		0,01	0,03	%FS
Temperatura Efekt	Współczynnik zysku		-600 ±114		ppm/"C
Efekt zasilania	Od +6 do +15 V z polem przyłożonym o wartości 1 gausa		150		ppm/V
Mechaniczny
Waga	Tylko PCB PCB i obudowa bez kołnierza PCB i obudowa z kołnierzem		28 94 98		gramy
Wibracja	Operacyjny 5 do 10 Hz przez 2 godziny 10 Hz do 2 kHz przez 30 minut		10 2.0		mm G

AVIC CMR2300 to trójosiowy inteligentny magnetometr cyfrowy do wykrywania siły i kierunku padającego pola magnetycznego.Trzy czujniki magneto-rezystancyjne firmy AVIC są ustawione w prostopadłych kierunkach, aby mierzyć składowe wektora X, Y i Z pola magnetycznego.Te wyjścia czujników są konwertowane na 16-bitowe wartości cyfrowe za pomocą wewnętrznego przetwornika A/D delta-sigma.Wbudowana pamięć EEPROM przechowuje konfigurację magnetometru w celu zapewnienia spójnej pracy.Wyjście danych to szeregowy pełny dupleks RS-232 lub półdupleks RS-485 z szybkością transmisji danych 9600 lub 19 200.Dostępna jest wersja zestawu rozwojowego RS-232, która zawiera program demonstracyjny zgodny z systemem Windows, kabel interfejsu, zasilacz sieciowy i futerał.

Wymiary PCB i PINOUT

Precyzyjny cyfrowy czujnik magnetometru, analogowy 3-osiowy czujnik magnetyczny HMR2300 0

CMR2300 CYFROWY MAGNETOMETR(1).pdf
