HMR2300 Magnetyczny czujnik nawigacji kompasu ±1 Gauss

Name: HMR2300 Magnetyczny czujnik nawigacji kompasu ±1 Gauss
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: CMR2300
Price: 1,400.00 USD
Availability: InStock

Nazwa marki:	Firepower
Numer modelu:	CMR2300
MOQ:	1
Cena £:	1300~1500
Warunki płatności:	L/C, T/T
Zdolność do zaopatrzenia:	100 per month

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Zakres:

+/-2 gausy

Rozstrzygnięcie:

67 m gausów

Błąd histerezy:

0,01% FS

Błąd zysku:

0,05% FS

błąd przesunięcia:

0,01% FS

Waga:

98g

Szczegóły pakowania:

Skrzynka

Supply Ability:

100 per month

Podkreślić:

Czujnik nawigacji HMR2300

czujnik nawigacji RS-232

czujnik magnetometru RS-485

Opis produktu

HMR2300 kompas magnetyczny ±1 gauss kompas

Specyfikacja

Charakterystyka	Warunki	Min.	Rodzaj	Maksymalnie	Jednostki
Zasilanie
Napięcie zasilania	Pin 9 odsyłany do Pin 5 ((Ground)	6.5		15	Woltów
Prąd zasilający	Vsupply = 15V. Z S/R= włączony		27	35	mA
Temperatura
Działanie	Środowisko	-40		+85	°C
Przechowywanie	Środowisko, bezstronność	-55		125	°C
Magnetyczny płaszcz
Zakres	Pełna skala (FS), całkowite pole zastosowane	-2		+2	Gauss
Rozstrzygnięcie	Wykorzystanie pola do zmiany wyjścia	67			mikro-gauss
Dokładność	RSS wszystkich błędów@+25°C ± 1 gauss ± 2 gaussów		0.01 1	0.52 2	% FS % FS
Bliski błąd	Najlepsze dopasowanie w linii prostej@+25°C ± 1 gauss ± 2 gaussów		0.1 1	0.5 2	% FS % FS
Błąd histeryzmy	3 Przesunięcia przez ±2 gauss@+25°C		0.01	0.02	% FS
Błąd powtarzalności	3 Przekracza +2 gauss@+25°C		0.05	0.10	% FS
Gain Enror	Pole stosowane do odczytu zerowego		0.05	0.10	% FS
Ofset Ermor	Pole stosowane do odczytu zerowego		0.01	0.03	% FS
Temperatura Wpływ	Współczynnik zysku		- 600. ±114		ppm/"C
Efekt zasilania	Od +6 do +15V przy 1 gaussie		150		ppm/V
Wyroby mechaniczne
Waga	Tylko PCB PCB i obudowa bez flans PCB i obudowa z flankami		28 94 98		gramy
Wibracje	Działanie 5 do 10 Hz przez 2 godziny 10 Hz do 2 kHz przez 30 minut		10 2.0		mm g

▶ Główna cecha

• Wysoka dokładność Powyżej ± 1 gausa, < 0,5% pełnej skali

• Zakres ±2 gaussa, rozdzielczość <70 μgaussa

• Wyjścia cyfrowe w trzech ośach (X, Y, Z)

• 10 do 154 próbek na sekundę, wybieranie

• Interfejsy seryjnych danych RS-232 lub RS-485

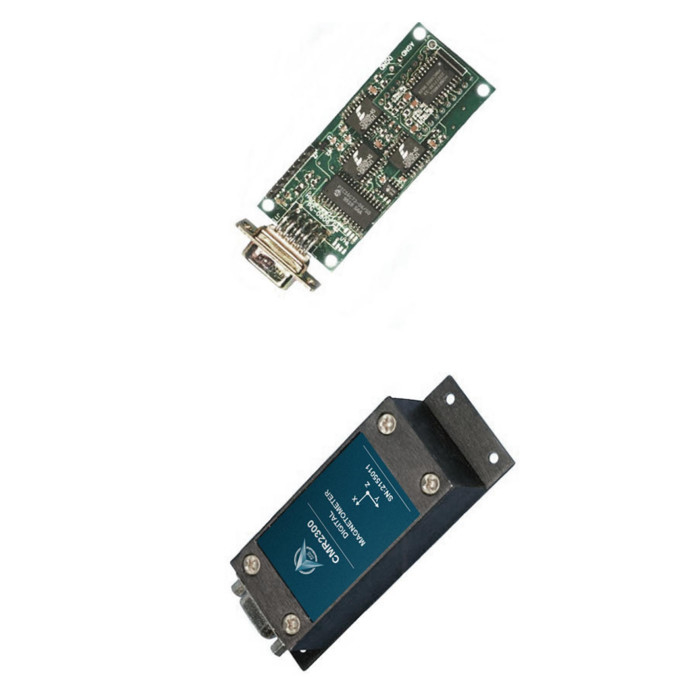

• Opcje PCB lub aluminiowej obudowy

• 6-15-woltowy nieuregulowany interfejs zasilania prądu stałego

CMR2300 to trójosiowy inteligentny magnetometr cyfrowy do wykrywania siły i kierunku wpadającego pola magnetycznego.Trzy czujniki magnetorezystywne są zorientowane w kierunku ortogonalnym, aby zmierzyć XTe wyjścia czujnika są konwertowane do 16-bitowych wartości cyfrowych za pomocą wewnętrznego konwertera delta-sigma A/D.Wbudowana EEPROM przechowuje konfigurację magnetometru w celu zapewnienia stałej pracyWyjście danych jest seryjnym full-duplex RS-232 lub half-duplex RS-485 z 9600 lub 19,200 szybkości danych. Dostępna jest wersja zestawu rozwojowego RS-232, który zawiera kompatybilny z systemem Windows program demo,kabel interfejsowy, adapter AC i walizka.

Wymiar PCB i PINOUT

HMR2300 Magnetyczny czujnik nawigacji kompasu ±1 Gauss 0

ośrodek bazowy, RS-232 I/O

CMR2300-D21-485:Pokrycie z rozszerzoną podstawą, RS-485 I/O

CMR2300-D20-232-DEMO:Demo Kit, obudowa z płynnym podłożem, RS-232 I/O

CMR2300-D21-232-DEMO:Demo Kit, Obudowa rozszerzonej bazy, RS-232 I/
