Wyjście IMU MEMS Inercyjna jednostka pomiarowa Przyspieszenie prędkości kątowej w 3 osiach

Nazwa marki:	Firepower
Numer modelu:	KT-EX6
MOQ:	1
Cena £:	Negocjowalne
Warunki płatności:	T/T, L/C
Zdolność do zaopatrzenia:	500/miesiąc

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

CE ROHS

Nazwa produktu:

Jednostka pomiaru bezwładności MEMS

Zakres żyroskopowy:

±400º/s

zerowa stabilność biasu:

10 st./godz

Błąd stronniczości:

1 mg

Przypadkowy spacer:

0,2°/√ godz

zakres akcelerometru:

±10~100g

Szczegóły pakowania:

gąbka/pudełko

Możliwość Supply:

500/miesiąc

Podkreślić:

IMU MEMS Inercyjna jednostka pomiarowa

3-osiowy żyroskop IMU

żyroskop IMU w czasie rzeczywistym

Opis produktu

Duży zakres pomiarowy Wyjście IMU 3-osiowa prędkość kątowa i przyspieszenie w czasie rzeczywistym

1. Przegląd produktów

Składa się z układu żyroskopowego MEMS.ip, układu akcelerometru MEMS z dużym zakresem pomiarowym, obwodu odbioru napędu, czujnika temperatury, obwodu cyfrowego przetwarzania sygnału, struktury i oprogramowania. Służy do pomiaru prędkości kątowej i przyspieszenia trzech osi przewoźnika w czasie rzeczywistym.

2. Cechy produktu

▶ Wysoka precyzja, niski poziom hałasu, dobra powtarzalność

▶ Niski błąd korekcji drgań

▶ Niskie opóźnienie, mała moc

▶ odporność na wstrząsy: 5000g,0.1ms

▶ Algorytm pełnej kompensacji czujnika

▶ Mały rozmiar, niewielka waga, łatwa instalacja

▶ Zakres pomiaru akcelerometru: 100g

▶ Zaakceptuj personalizację produktu

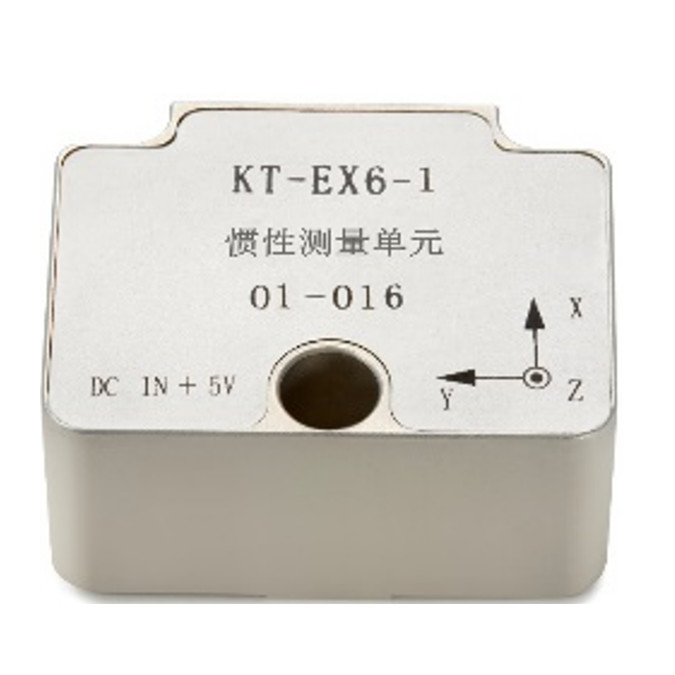

Wyjście IMU MEMS Inercyjna jednostka pomiarowa Przyspieszenie prędkości kątowej w 3 osiach 0

3.Wskaźniki produktu

parametr		jednostka	KT-EX6-1A	KT-EX6-1B	KT-EX6-1C	KT-EX6-1D
żyroskop	Zakres	º/s	±400
	Bia.Stabilność (1s wygładzanie,1σ,temperatura pokojowa)	°/godz	10	10	5	5
	Błąd polaryzacji w pełnym zakresie temperatur	°/godz	20	20	10	10
	Przypadkowy spacer	°/√ godz	0,2	0,2	0,15	0,15
	Bia.Powtarzalność	°/godz	10	10	10	10
	Czułość przyspieszenia odchylenia	°/h/g	1
	Rezolucja	°/godz	2
	Nieliniowość współczynnika skali	ppm	100	100	50	50
	Powtarzalność współczynnika skali	ppm	100	100	100	100
	sprzężony krzyżowo	%	0,1
	Pasmo	Hz	250
Akcelerometr	Zakres	g	±10~100g
	Błąd polaryzacji w pełnym zakresie temperatur	mg	1；6；15		3; 6; 10
	Przypadkowy spacer	m/s/√ godz	0,04; 0,2; 0,5		0,1; 0,2; 0,5
	Bia.Powtarzalność	mg	1; 3; 6		0,5; 2; 5
	Nieliniowość współczynnika skali	ppm	300
	Powtarzalność współczynnika skali	ppm	100
	Pasmo	Hz	100
Inklinometr	Zakres	g	±1,7
	Bia.Stabilność (wygładzanie 1 s)	mg	0,5
	Przypadkowy spacer	m/s/√ godz	0,08
	Nieliniowość współczynnika skali	ppm	250
Inni	Napięcie robocze	V	5
	Pobór energii	W	2
	Marszczyć	mV	100
	Zakres temperatury pracy	℃	-45~85	-55~85	-45~85	-55~85
	Zakres temperatur przechowywania	℃	-55~105	-60~125	-55~105	-60~125
	Wibracja	——	10 ~ 2000 Hz, 6,06 g
	Odporność na uderzenia	——	5000 g, 0,1 ms
	MTBF	h	20000
	Waga	g	55
	Pomiar	mm	44,8×38,6×20
	Interfejs	——	RS-422

Definicja polaryzacji IMU

3 żyroskopy i 3 akcelerometry są zdefiniowane tak, jak pokazano na poniższym rysunku, a kierunek strzałki jest dodatni.
