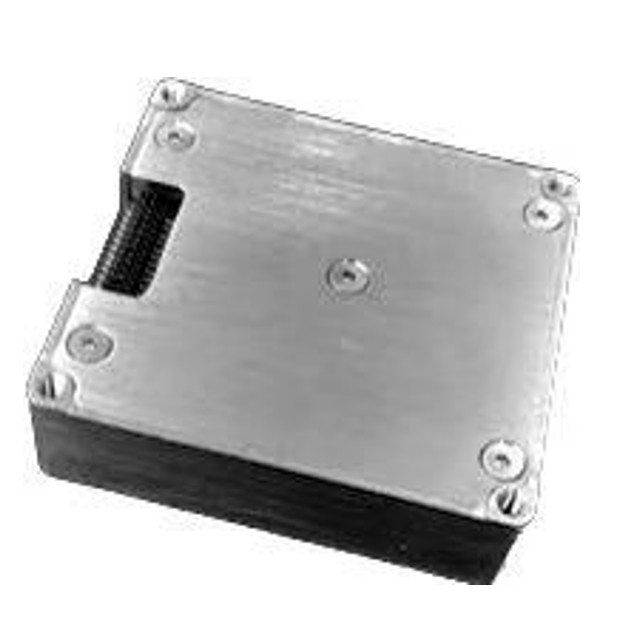

Inercyjna jednostka pomiarowa oparta na MEMS o wysokiej wydajności

Name: Inercyjna jednostka pomiarowa oparta na MEMS o wysokiej wydajności
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: 16497
Price: 3,003.00 USD
Availability: InStock

Nazwa marki:	Firepower
Numer modelu:	16497
MOQ:	1
Cena £:	Negocjowalne
Warunki płatności:	T/T, L/C
Zdolność do zaopatrzenia:	500/miesiąc

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

CE ROHS

Nazwa produktu:

Jednostka pomiaru bezwładności MEMS

Skala:

±500º/s

zerowa stabilność biasu:

1 stopień/godz

Powtarzalność zerowa:

0,1 st./s

nieliniowość współczynnika kal:

0,02% F

zakres akcelerometru:

16G

zerowa stabilność biasu:

0,5 mg

Szczegóły pakowania:

gąbka/pudełko

Możliwość Supply:

500/miesiąc

Podkreślić:

ROHS inercyjna jednostka pomiarowa

inercyjna jednostka pomiarowa oparta na MEMS

żyroskop i akcelerometr MEMS

Opis produktu

Bezwładnościowa jednostka pomiarowa oparta na MEMS z wysokowydajnym żyroskopem MEMS i akcelerometrem

1. Przegląd produktów

16497C-C0-IMU to bezwładnościowa jednostka pomiarowa (IMU) oparta na technologii mikroobróbki (MEMS) z wysokowydajnym żyroskopem MEMS i MEMS

Akcelerometr wyświetla 3 prędkości kątowe i 3 przyspieszenia.

16497C-C0-IMU charakteryzuje się wysoką niezawodnością i dużą zdolnością adaptacji do warunków środowiskowych.Dopasowując różne oprogramowanie, produkt może być szeroko stosowany w inteligentnej jeździe, taktycznym i przemysłowym UAV, inteligentnej amunicji, poszukiwaczu, komunikacji mobilnej, mapowaniu, stabilnej platformie i innych dziedzinach.

2. Cechy produktu

Cyfrowy żyroskop trójosiowy:
1. dynamiczny zakres pomiarowy ± 500º/s;
2. Stabilność zerowego odchylenia: 5°/H (GJB, 10s), 1.0°/H (ALLAN);
Trójosiowy cyfrowy akcelerometr:
1. ± 16 G dynamiczny zakres pomiarowy;
2. Stabilność przy zerowym odchyleniu: 0,5 mg (GJB, 10 s), 0,1 mg (ALLAN);
Wysoka niezawodność: MTBF > 20000h;
Gwarantowana dokładność w pełnym zakresie temperatur (-40 ℃ ~ 80 ℃): wbudowany wysokowydajny algorytm kalibracji i kompensacji temperatury;
Nadaje się do pracy w warunkach silnych wibracji;
Interfejs 1 kanał UART, 1 kanał SPI, 1 kanał CAN

3. Zakres zastosowania

Inteligentna jazda
Taktyczny i przemysłowy UAV
Inteligentna amunicja
Osoba ubiegająca się o
Komunikacja w ruchu
Mapowanie
Ustabilizuj platformę

4.Wskaźniki produktu

Parametr		Test kondycji	Wartość minimalna Wartość typowa	Maksymalna wartość	Jednostka
	Dynamiczny zakres pomiarowy			500	º/s
	Zerowa stabilność stronniczości	Wariancja Allana średnia 10 s (-40 ℃ ~ + 80 ℃, stała temperatura)	1.0 5		º/godz º/godz
Peg-top	Zero uprzedzeń	Zakres zerowego odchylenia Zerowa zmiana polaryzacji w całym zakresie temperatur ○ 1	±0,2 ±0,06		º/s º/s
	Współczynnik skali	Dokładność współczynnika skali Nieliniowość współczynnika skali	0,3 0,02		% %FS
	Rezolucja		3,052×10⁻7		º/s/LSB
	Pasmo		200		Hz
	Dynamiczny zakres pomiarowy		16		g mg mg mg mg % %FS g/LSB Hz
	Zerowa stabilność stronniczości	Wariancja Allana średnia 10 s (-40 ℃ ~ + 80 ℃, stała temperatura)	0,1 0,5
Akcelerometr	Zero uprzedzeń	Zakres zerowego odchylenia Zmiana polaryzacji zera w pełnym zakresie temperatur, wartość międzyszczytowa ○ 1	2 2
	Współczynnik skali	Dokładność współczynnika skali Nieliniowość współczynnika skali	0,3 0,02
	Rezolucja		1,221×10⁻8
	Pasmo		200
Interfejs komunikacyjny	1-kierunkowy SPI	Szybkość transmisji	15		MHz

Parametr		Test kondycji	Minimalna wartość	Typowa wartość	Maksymalna wartość	Jednostka
Jednokierunkowy UART		Szybkość transmisji		230,4		Kb/s
1-kierunkowa CAN		Szybkość transmisji			1	MHz
		SPI		200	1000	Hz
Częstotliwość próbkowania		UART		200		Hz
		MOGĄ		200		Hz
	Napięcie		3.0	3.3	3.6	V
Parametry elektryczne	Pobór energii				1.5	W
	Marszczyć	PP			100	mV
Charakterystyka strukturalna	Rozmiar		47×44×14			mm
	Waga		50			g
Użyj środowiska	Temperatura pracy Temperatura przechowywania Wibracja Uderzenie		-40		80	℃
			-45		85	℃
				20~2000 Hz,
				6,06 g
				1000 g, 0,5 ms
Niezawodność	MTBF		20000			h
	Ciągły czas pracy		120			h

Definicja polaryzacji IMU

3 żyroskopy i 3 akcelerometry są zdefiniowane tak, jak pokazano na poniższym rysunku, a kierunek strzałki jest dodatni.
