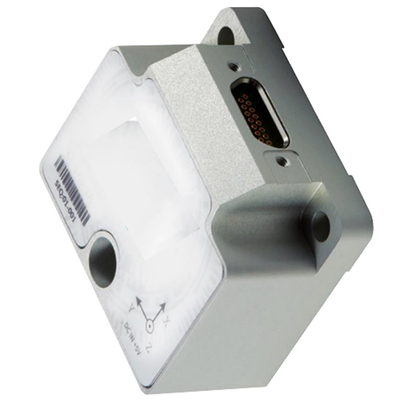

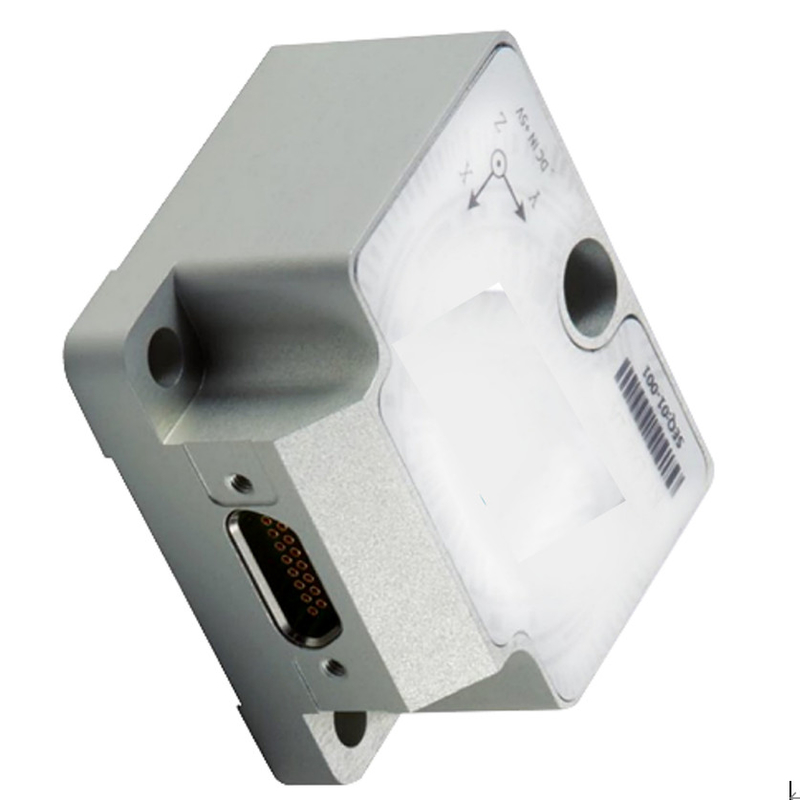

STIM210 Analogowy czujnik IMU, mikrożyroskop RS422 o niskim odchyleniu i wysokiej dokładności

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

CE ROHS

Nazwa produktu:

Czysty IMU

zakres pomiarowy żyroskopu:

±400°/s

Stabilność zerowego obciążenia:

≤ 10°/H

Przypadkowy spacer:

≤ 0,2 °/√ H

Zerowa czułość przyspieszenia odchylenia:

≤ 1 °/H/G

Pasmo:

≤250 Hz

Podkreślić:

Opis produktu

STIM210 Analogowy czujnik IMU Kombinacja mikrożyroskopu RS422 Czujnik IMU Niskie odchylenie Wysoka dokładność

1.1.1 Specyfikacje żyroskopu

Zakres pomiarowy: ± 400°/s
Stabilność przy zerowym odchyleniu (@ wariancja Allana): ≤ 1 °/H
Stabilność przy zerowym odchyleniu (1s gładka, 1σ, temperatura pokojowa): ≤ 10 °/H
Zerowy błąd polaryzacji w pełnym zakresie temperatur: ≤ 20°/H
Błądzenie losowe: ≤ 0,2 °/√ H
Powtarzalność przy zerowym odchyleniu: ≤10°/h
Czułość przyspieszenia zerowego odchylenia: ≤ 1 °/H/G
Rozdzielczość: ≤ 0,001°/s
Nieliniowość współczynnika skali: ≤ 100 ppm
Powtarzalność współczynnika skali: ≤ 100ppm
Sprzęg krzyżowy: ≤ 0,1%
Szerokość pasma: ≤250 Hz
Waga: (52 ± 5) gr

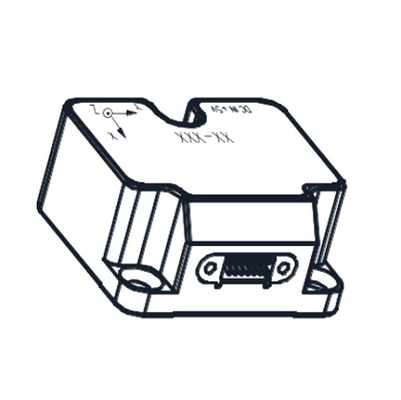

Zarys rysunku mikro żyroskopu

STIM210 Analogowy czujnik IMU, mikrożyroskop RS422 o niskim odchyleniu i wysokiej dokładności 0

Numer węzła	Definicja węzła	Rodzaj	Wyjaśnić
1	GND	DOSTARCZAĆ	Uziemienie zasilania(4)
2	ExtTrig	WEJŚCIE	Zewnętrzne źródło wyzwalania(3)
3	VSUP	DOSTARCZAĆ	Dodatnia końcówka zasilania produktu, zasilacz regulowany DC + 5V
4	TxD+	WYJŚCIE	Produkt interfejs wyjściowy RS422 zacisk dodatni
5	TxD-	WYJŚCIE	Produkt interfejs wyjściowy RS422 zacisk ujemny
6	PODWOZIE	PODWOZIE	Produkt mechanicznie odizolowany od uziemienia
7	GND	WEJŚCIE	Masa sygnałowa(4)
8	NRST	WEJŚCIE	Sygnał resetowania(2)
9	RxD-	WEJŚCIE	Produkt interfejs odbiorczy RS422 zacisk ujemny
10	RxD+	WEJŚCIE	Produkt interfejs odbiorczy RS422 zacisk dodatni
