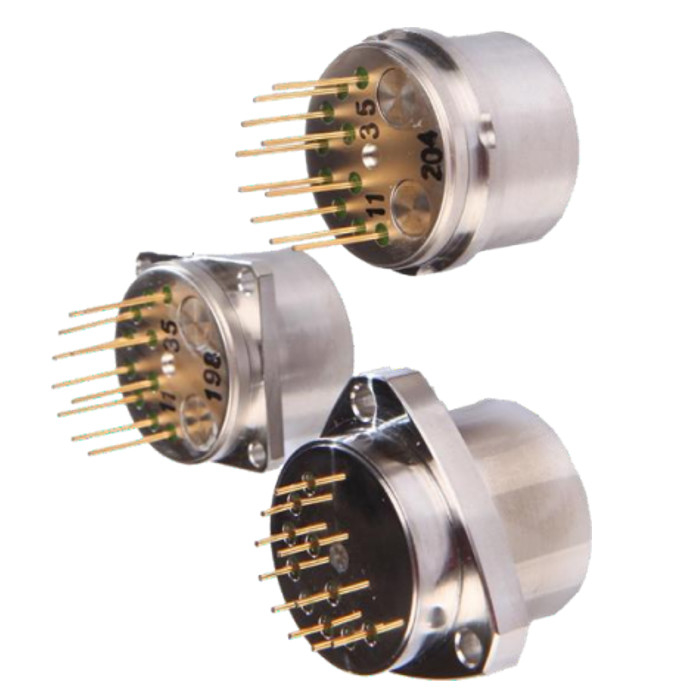

Akcelerometr nawigacji bezwładnościowego czujnika drgań, elastyczny akcelerometr dla INS

Nazwa marki:	Firepower
Numer modelu:	zt
MOQ:	1
Cena £:	Negocjowalne
Warunki płatności:	T/T
Zdolność do zaopatrzenia:	500/miesiąc

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

Waga:

≤80g

Stronniczość:

≤±3 mg

Współczynnik skali:

1,25±0,15 mA/g

Naturalna frekwencja:

≤800 Hz

Pasmo:

800 ~ 2500

Współczynnik nieliniowy drugiego rzędu:

≤20 μg/g2

Szczegóły pakowania:

gąbka/pudełko

Możliwość Supply:

500/miesiąc

Podkreślić:

Bezwładnościowy czujnik drgań Akcelerometr nawigacyjny

elastyczny akcelerometr nawigacyjny

elastyczny akcelerometr INS

Opis produktu

Poziom nawigacji Akcelerometr Bezwładnościowy czujnik drgań Elastyczny akcelerometr dla INS

Charakterystyka wydajności

Właściwości elektryczne
Napięcie robocze	±(12～18)V DC
Rezystancja izolacji	50MΩ, przy 50VDC
Pobór energii	≤480 mW przy ± 15 V prądu stałego
Obecne zużycie	≤16mA przy ±15V prądu stałego

Wydajność			Jednostka
	ZT-01	ZT-02
Zasięg	≥±30	≥±30	g
Próg (rozdzielczość)	≤5×10-6g	≤5×10-6g	g
Stronniczość	≤±3	≤±3	mg
Współczynnik temperaturowy (-40 ~ 70 ℃)	≤30	≤35	μg/℃
Miesięczny błąd złożony (55 ℃, 1σ)	≤30	≤30	μg
Współczynnik skali	1,25±0,15	1,25±0,15	mA/g
Współczynnik temperaturowy (-40 ~ 70 ℃)	≤40	≤50	ppm/℃
Miesięczny błąd złożony (55 ℃, 1σ)	≤50	≤60	ppm
Współczynnik nieliniowy drugiego rzędu	≤20	≤20	μg /g2
Kąt niewspółosiowości	≤ 0,48 (100 sekund kątowych)	≤ 0,48 (100 sekund kątowych)	mrad
Naturalna frekwencja	≤800	≤800	Hz
Pasmo	800 ~ 2500	800 ~ 2500	Hz
Temperatura robocza	-45～+80	-45～+80	℃
Jakość	≤80	≤80	Gram

Warunki środowiska
Losowe wibracje (bez zasilania)	8 gramów, (20 ~ 2000) Hz
Wstrząs (bez zasilania)	150 g, 4,5 ms, pół sinusoidy

Akcelerometr nawigacji bezwładnościowego czujnika drgań, elastyczny akcelerometr dla INS 0

Wprowadzenie produktów

Kwarcowy elastyczny czujnik przyspieszenia serii ZT to jednoosiowy akcelerometr ze sprzężeniem zwrotnym momentu obrotowego.Wykrywa zewnętrzny sygnał przyspieszenia przez masę wykrywającą, a następnie demoduluje i wzmacnia go przez obwód serwomechanizmu.Wreszcie sygnał prądu wyjściowego jest proporcjonalny do sygnału przyspieszenia.Produkty są szeroko stosowane w precyzyjnych systemach nawigacji lotniczej.

Wymiar

Akcelerometr nawigacji bezwładnościowego czujnika drgań, elastyczny akcelerometr dla INS 1

Wymagania dotyczące instalacji

Powierzchnia kołnierza czujnika jest powierzchnią odniesienia instalacji.

Środki ostrożności

Czujnik jest częścią zużywającą się.Należy obchodzić się z nim ostrożnie i nie upuszczać go ani dotykać.Uderzenia i wibracje nie mogą przekraczać wymagań technicznych produktu.
Czujnik powinien być solidnie zapakowany na czas transportu, wokół niego musi znajdować się co najmniej 20 mm pianki buforowej, a czujnik powinien być zamocowany pianką.W przypadku pakowania wielu czujników należy upewnić się, że nie kolidują one ze sobą.
Przed włączeniem sprawdź okablowanie każdego styku, które nie powinny być nieprawidłowo podłączone.
Produkt jest przechowywany w oryginalnym opakowaniu w suchym i wentylowanym pomieszczeniu.Obchodzić się ostrożnie podczas przenoszenia.
Zwróć uwagę na ochronę elektrostatyczną.
